工业离心式通风送风设备结构设计

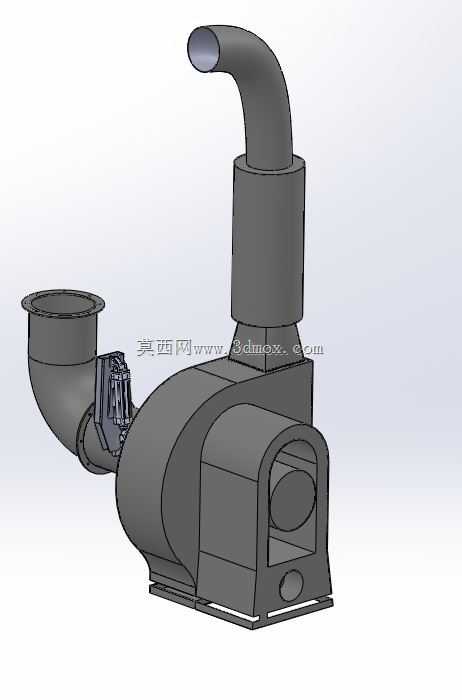

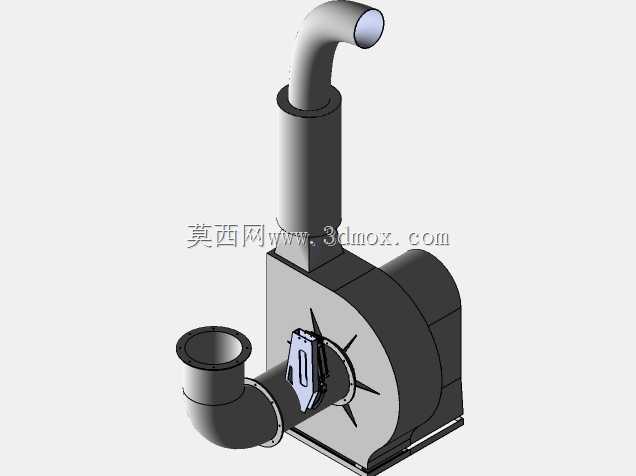

该结构为工业场景配套的离心式送风动力单元，主要应用于生产车间通风换气、工业设备散热排风、物料气力输送供风、除尘系统负压引风等场景，可适配中小型工业生产环境的空气循环、工艺供风需求，也可作为大型暖通系统的末端动力模块嵌入整套通风管网中。设备实际运行时可通过叶轮高速旋转产生的离心效应，将进风口吸入的空气加压后从指定方向的风道送出，能够根据管网阻力调整输出风压，满足不同管路长度、不同弯头数量下的送风距离要求，可稳定输送常温洁净空气，也可适配轻度含尘气流的输送场景，进风口与出风口均采用法兰式连接结构，可直接对接标准规格的通风管道，无需额外制作转接配件。从功能特性来看，该结构采用蜗壳式流道设计，内部流道经过顺滑过渡处理，能够有效降低气流在壳体内部的涡流损耗，减少运行过程中的气动噪音，提升送风效率；上部设置的弯道出风结构可根据安装空间需求调整朝向，适配不同走向的管路布局，侧面水平进风口可对接侧方来风管道，也可加装防护滤网避免大尺寸杂物进入叶轮腔造成设备损坏；底部设置的一体式安装底座带有固定安装孔位，可直接通过螺栓固定在设备机架、混凝土基础或者安装平台上，底座与蜗壳主体采用加强筋连接，能够降低设备运行时的振动传递，提升整体运行稳定性。设计过程中优先考虑了安装维护的便捷性，蜗壳侧面预留了检修开口位置，日常维护时无需拆除整体连接管道即可打开腔体检查叶轮磨损情况、清理内部积尘；叶轮与动力输出端采用直连式结构，减少了传统皮带传动的能量损耗与维护成本，整体结构紧凑，在保证送风性能的前提下尽可能压缩了设备占用空间。外形尺寸方面，该结构整体高度适配常规工业设备的顶部安装空间，水平方向的进深与宽度可适配多数中小型设备的安装舱位，进风口法兰与出风口法兰的尺寸匹配常用通风管道规格，安装边界预留了足够的螺栓操作空间，现场安装时无需对周边结构做大幅改造即可完成装配，进出风口的位置设计避开了常见的安装干涉区域，可适配卧式、侧装等多种安装姿态，满足不同场景的布局需求。
