高压气体发电用透平涡轮装置结构设计

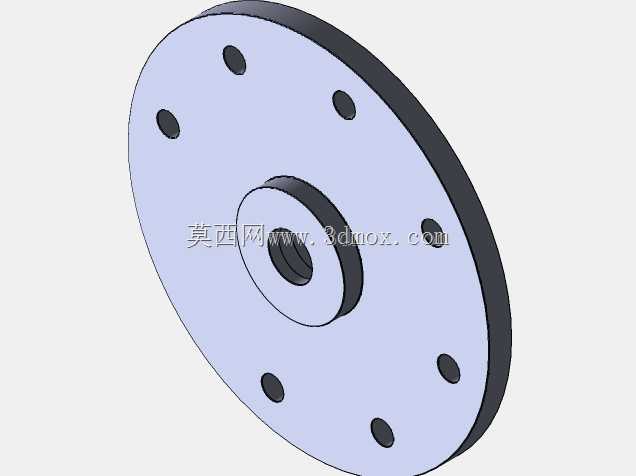

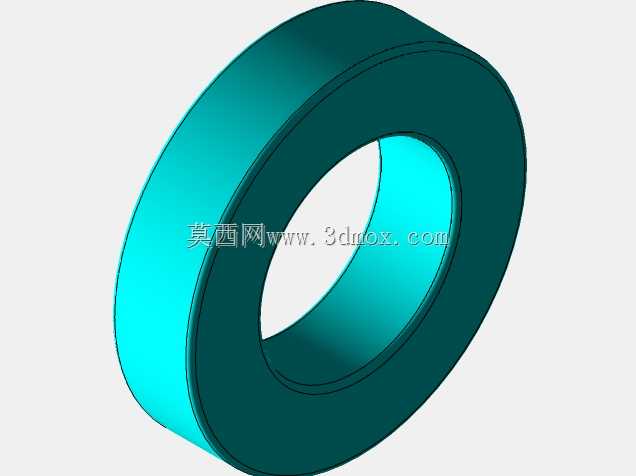

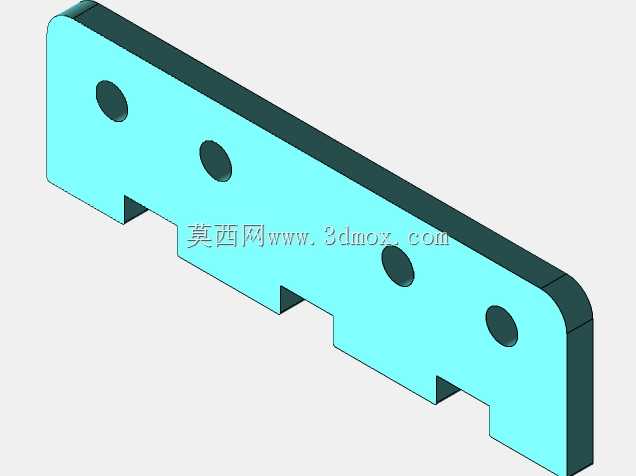

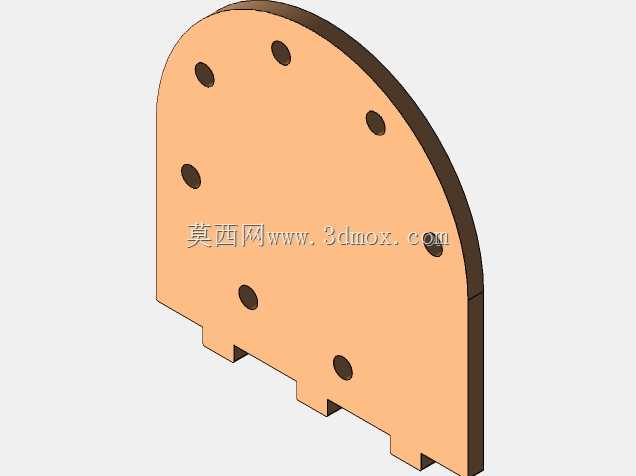

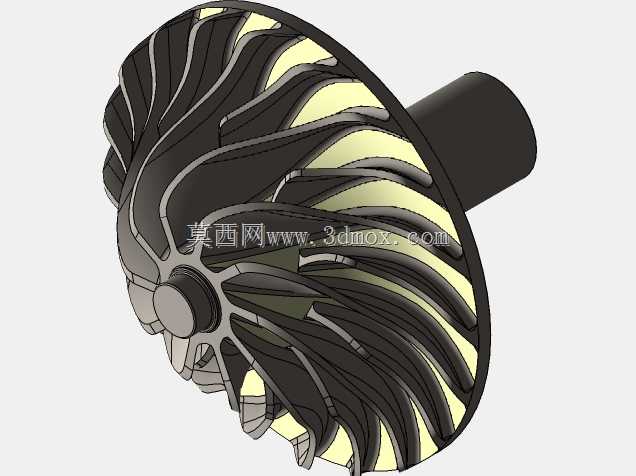

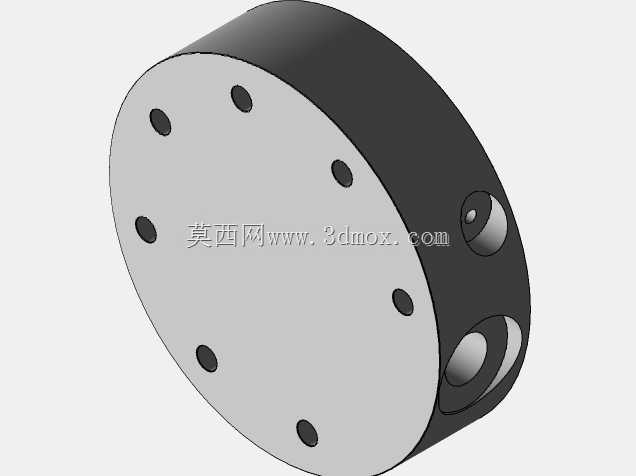

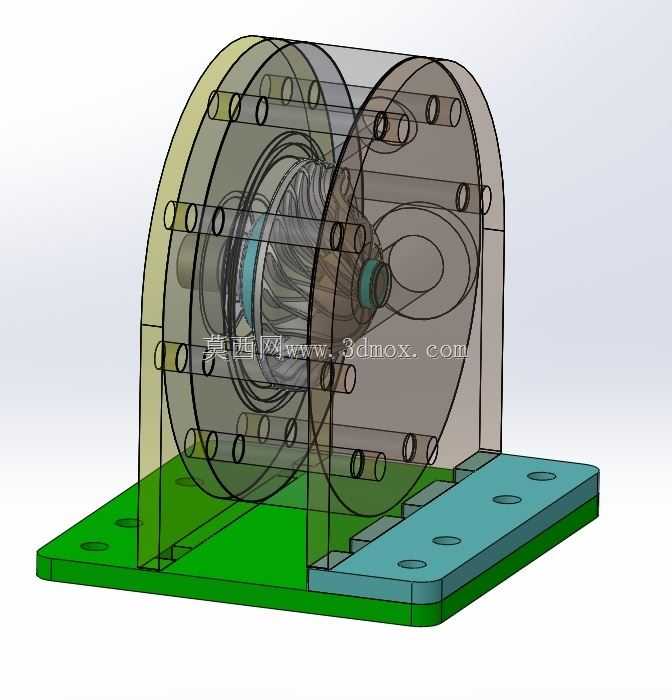

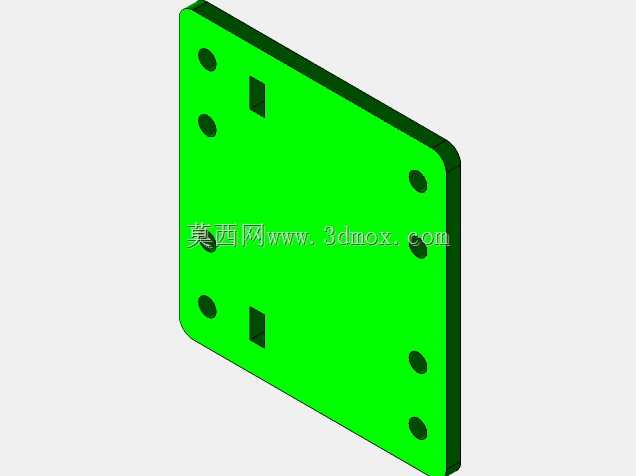

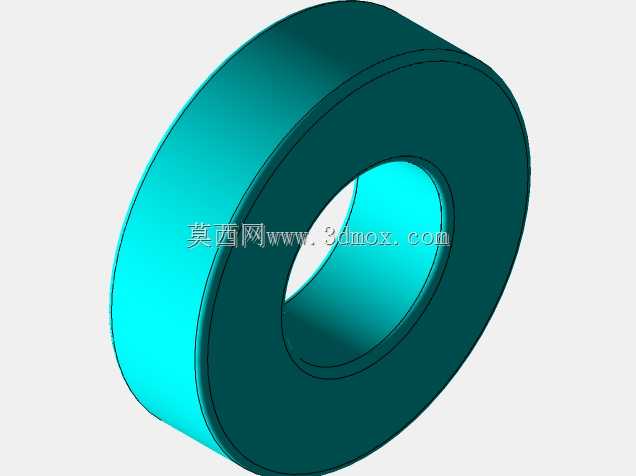

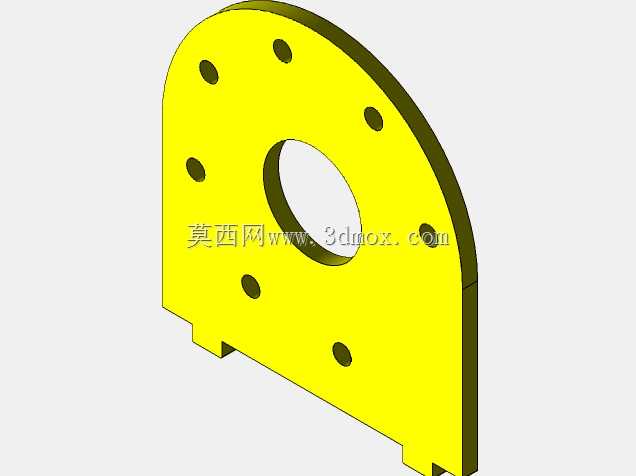

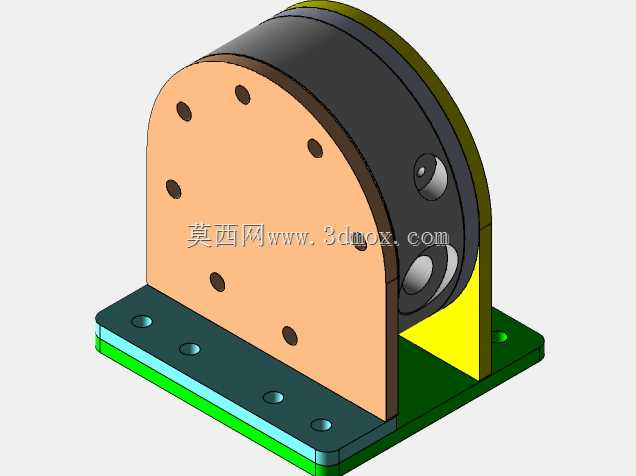

该装置核心定位为小型分布式高压气体能量回收发电单元，主要适配工业场景中存在高压余气排放的工况，比如化工流程的泄压管路、小型天然气调压站的压差能回收、压缩空气系统的旁通泄放支路，也可作为小型移动式应急电源的动力核心，搭配高压储气罐即可实现离网供电，填补了小功率余压发电设备的结构空白，能够将原本直接泄放浪费的高压气体内能转化为可利用的电能，提升能源综合利用效率。从功能特性来看，装置采用径流式涡轮作为核心做功部件，高压气体从壳体侧部的进气通道进入涡轮腔，推动带曲面叶片的涡轮转子高速旋转，将气体的压力能与动能转化为转子的旋转机械能，转子输出端可直接连接小型发电机实现电能输出，壳体采用双侧支撑的透明式结构设计，既能够直观观察内部涡轮的运转状态，也可通过两侧端盖的螺栓阵列实现快速拆装，方便后期对涡轮叶片进行维护清理，适配含少量杂质的高压气体工况。设计思路上优先考虑了安装便捷性与运行稳定性，底部采用一体化成型的安装底座，底座上预留了成排的标准安装孔位，可直接通过螺栓固定在预制安装平台或设备支架上，无需额外设计转接安装板；壳体与底座之间采用垂直支撑结构，将涡轮转子的旋转中心高度控制在合理范围，避免输出轴连接时出现过大的同轴度偏差，双侧端盖的螺栓采用圆周均布设计，保证端盖压紧力均匀，防止高压气体从结合面出现泄漏，同时端盖中心预留了轴承安装位，为涡轮转轴提供双侧径向支撑，降低高速运转时的轴系振动，提升设备连续运行的可靠性。外形与安装边界方面，整体结构采用紧凑化设计，主体为圆柱形涡轮腔搭配矩形安装底座，横向最大尺寸不超过常规小型电机的安装跨度，纵向高度适配标准工业机架的层间间距，安装底座的孔位间距符合通用工业安装规范，可直接替换同安装尺寸的小型气动马达或泵类设备，无需对原有安装基础进行大规模改造；涡轮腔的进气接口采用标准化法兰连接尺寸，可直接对接现有工业管路，出气侧预留了大口径排气通道，降低排气背压对涡轮做功效率的影响，整体结构无外凸的易磕碰部件，外部轮廓规整，既适合独立安装在管路旁，也可集成到小型能源回收机柜内部，适配不同的安装场景需求。
