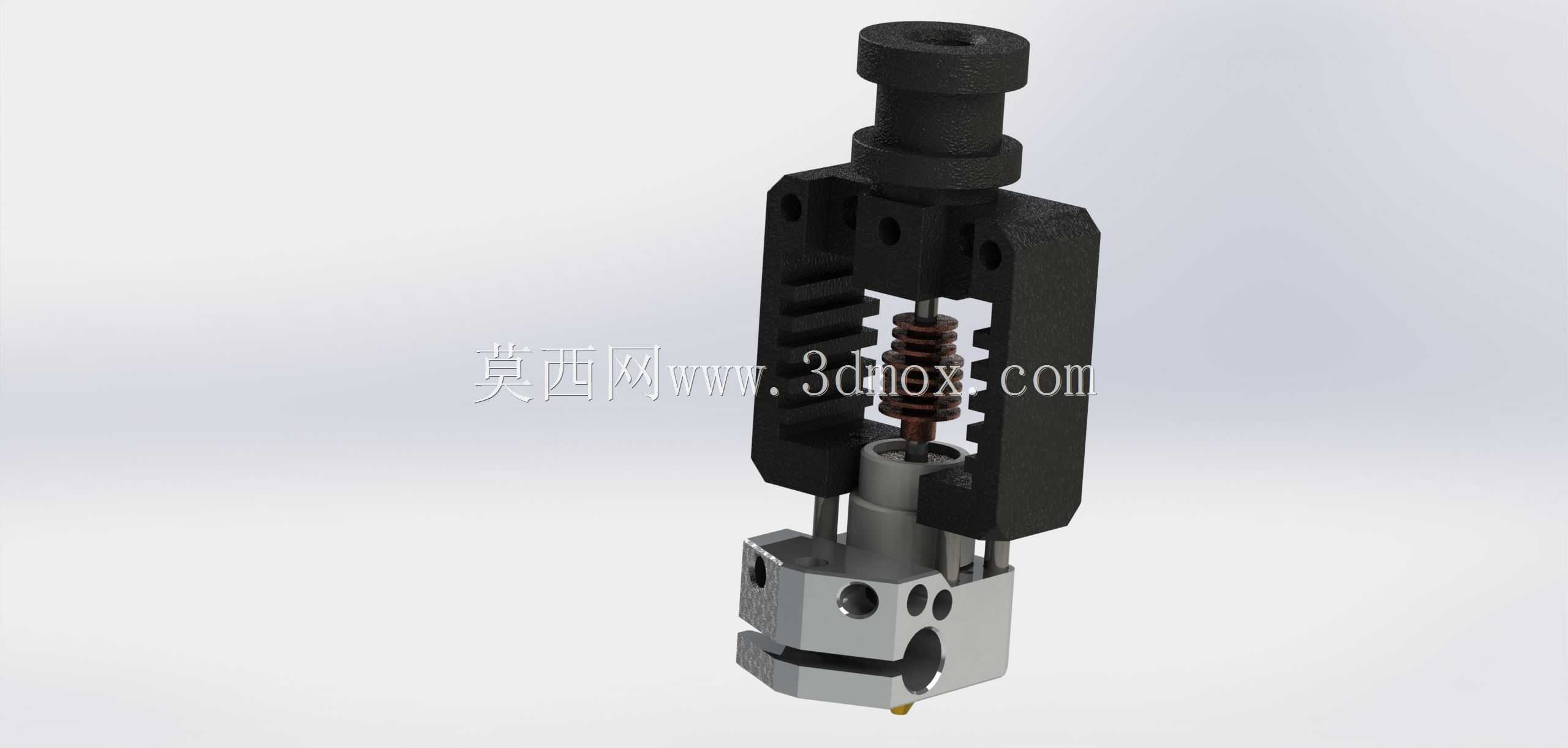

FDM3D打印机双安装距蚊子挤出热端结构

该结构为熔融沉积成型3D打印机的核心挤出热端组件，是桌面级FDM设备完成耗材熔融、精准出丝的核心执行部件，主要适配DIY改装、小型桌面级FDM打印设备的升级与组装场景，可兼容PLA、ABS、PETG等多种常规热塑性打印耗材，承担耗材输送过程中的加热熔融、恒温维持、精准出料的核心功能，直接决定打印过程的出丝稳定性、成型精度与耗材适配范围。

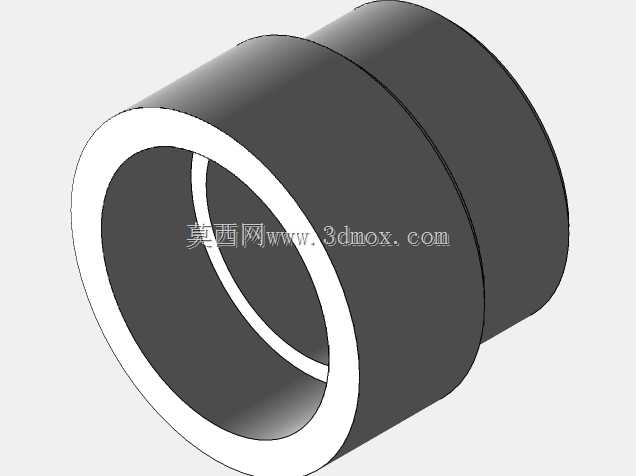

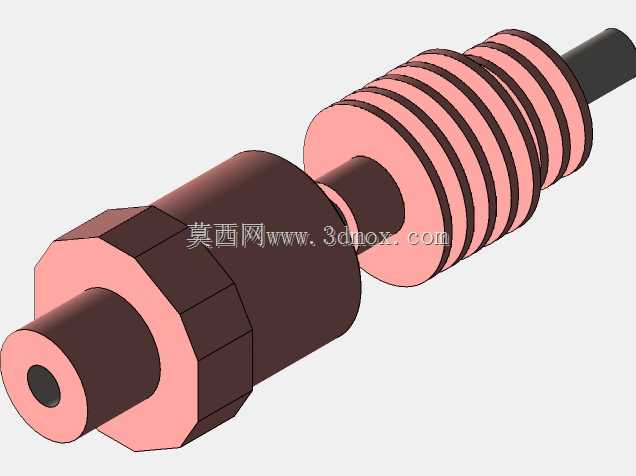

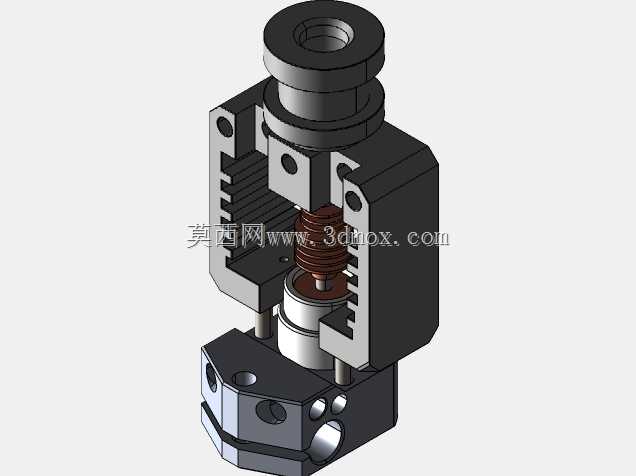

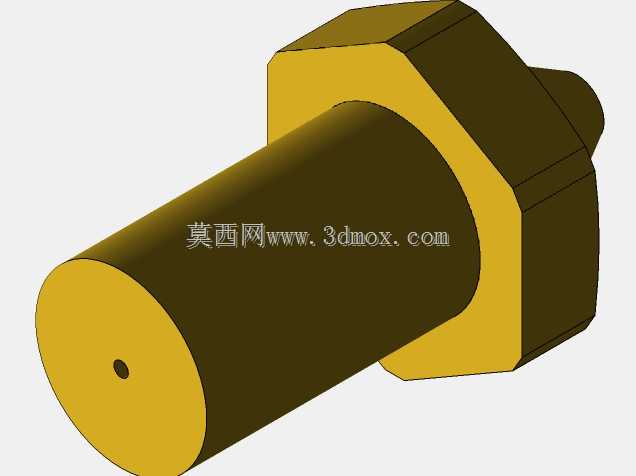

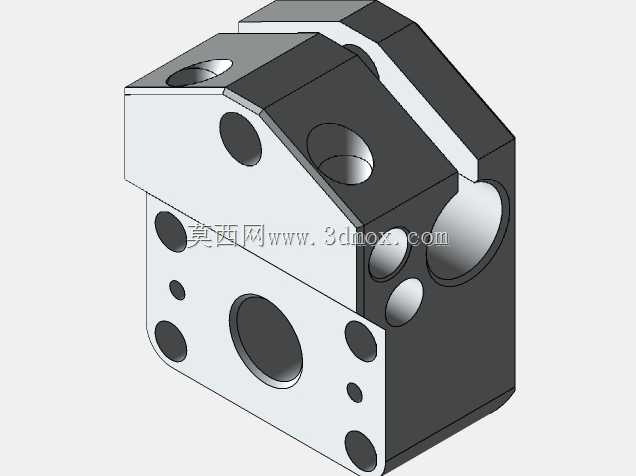

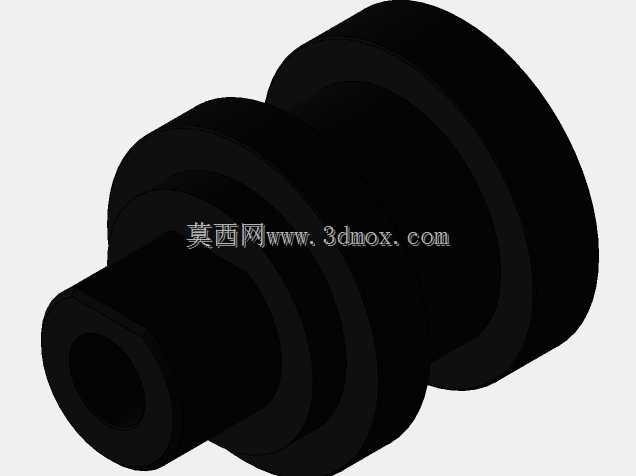

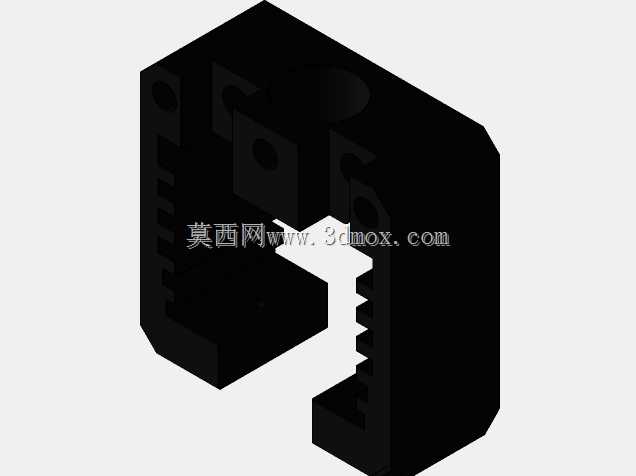

整体结构采用模块化分层设计思路，自上而下分为进料导向段、弹性压紧段、加热熔融段、喷嘴出料段四个功能分区：顶部的进料接头采用快插式结构设计，可直接匹配标准PTFE进料管，保证耗材输送路径顺滑无卡顿，避免耗材进料过程中出现弯折、堵料的问题；中部的弹性压紧结构内置耐高温压缩弹簧，可在耗材进料过程中提供持续稳定的压紧力，配合进料齿轮实现耗材的稳定推送，同时弹簧的自适应伸缩余量可抵消耗材直径公差带来的进料压力波动，避免出现进料打滑、出料不均的问题；两侧的散热支架采用带密集散热鳍片的镂空结构，可通过自然散热或者搭配小型散热风扇实现近端散热，快速将热量从进料段导出，避免耗材在进入熔融腔之前提前软化膨胀，造成近端堵料的故障；下部的加热块集成了加热棒与测温元件安装位，可实现熔融腔温度的精准闭环控制，保证腔体内温度均匀稳定，让耗材充分均匀熔融；最下端的喷嘴采用标准化螺纹连接，可根据打印需求更换不同口径的喷嘴，适配不同层厚、不同打印速度的成型需求。

在安装适配性设计上，该热端预留了两组不同间距的安装孔位，分别对应24mm与14mm两种主流的挤出机安装跨距，可适配近程挤出、远程挤出两种不同的进料结构，无需额外加工转接件即可直接安装在多数主流桌面级3D打印机的X轴滑台上，大幅降低了用户改装、更换热端的适配成本。整体结构的安装边界紧凑，横向最大宽度不超过35mm，纵向总长度控制在90mm以内，在X轴滑台上安装后不会占用过多成型空间，可保证设备原有打印幅面不受影响。结构中所有与高温耗材接触的部件均采用耐高温、低摩擦的材质设计，加热段与散热段之间设置了隔热阻隔结构，可有效减少热量向上传导，既保证了熔融段的温度稳定性，又避免上部散热结构温度过高影响周边电子元件的使用寿命。该热端结构在设计时充分考虑了日常维护的便捷性，喷嘴、加热棒、测温元件均采用快拆式连接结构，出现堵头、零件损坏时可快速更换，无需整体拆解整个热端组件，大幅降低了设备的日常维护难度与维护成本，能够满足个人DIY玩家、小型工作室日常打印作业的长期稳定使用需求。
