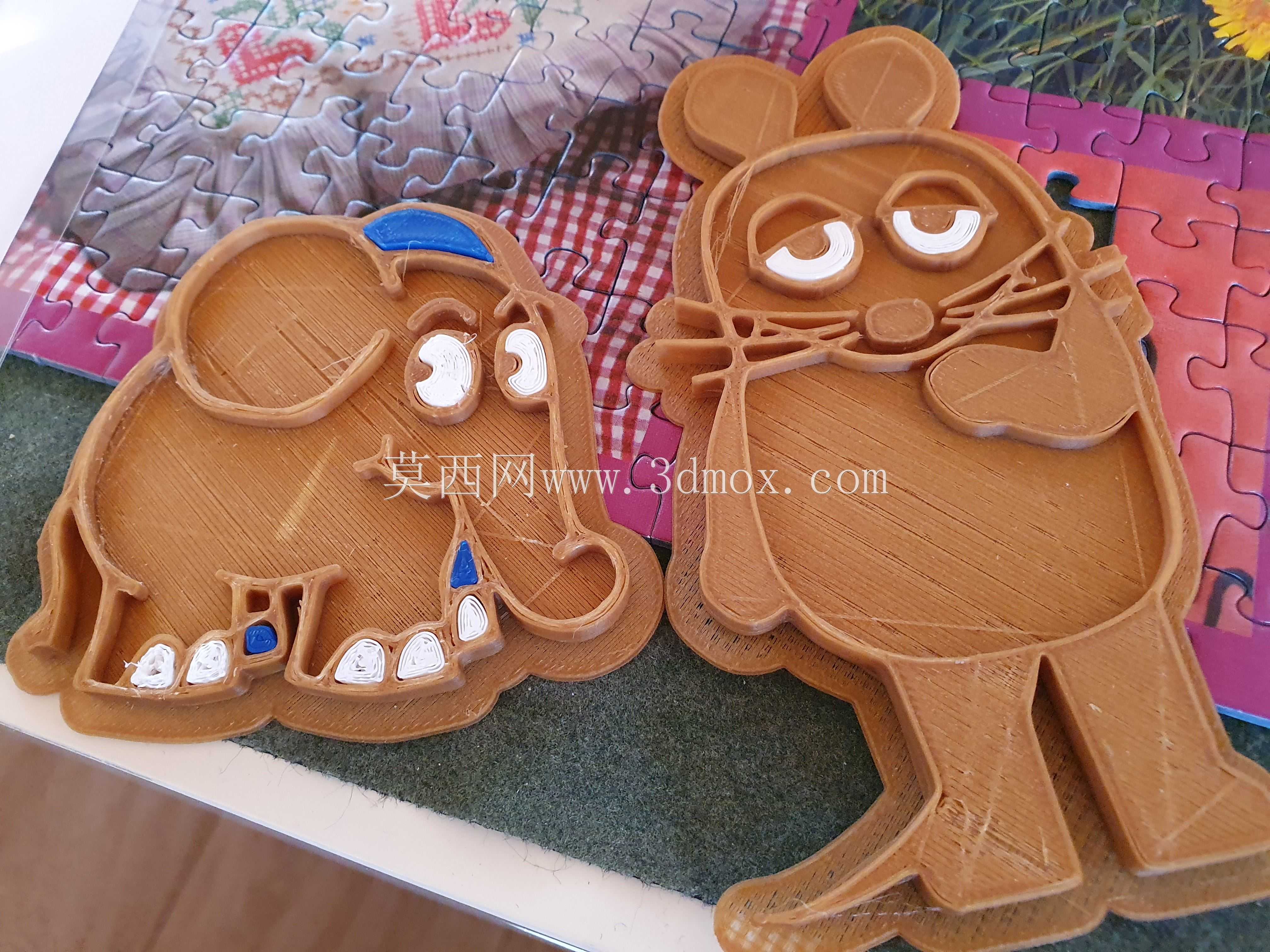

卡通大象与老鼠造型饼干压模设计

本次设计的两款卡通造型压切模具，主要面向家庭烘焙、手工甜品工作室、亲子DIY活动等场景使用，可直接配合擀平的曲奇面团、翻糖膏、软陶泥等材质完成造型裁切，压出的成品轮廓清晰，自带卡通形象的五官与细节纹路，无需额外手工雕刻修饰，能大幅降低手工造型的时间成本，提升成品的规整度与美观度。两款模具分别采用大象与老鼠的Q版拟人化造型，整体轮廓做了圆润化处理，所有边角均设置了R2以上的圆角，既避免使用过程中划伤手部，也能保证压切时面团不会卡在边角缝隙中，脱模更加顺畅。模具整体采用一体化压切结构，外侧为连续的裁切刃口，刃口厚度设置为1.2mm，既能保证压切时轻松切断面团，又具备足够的结构强度，长期使用不会出现刃口卷边、变形的问题；内侧为凸起的纹路压印结构，压印凸起高度设置为1.5mm，压合后能在坯体表面留下清晰的五官、肢体纹路，烘烤后纹路不会因为面团膨胀而模糊消失。设计过程中充分考虑了家用3D打印的成型特性，所有结构均无悬空角度小于45度的部位，无需添加支撑即可直接打印成型，打印完成后仅需简单去除底部 raft 即可投入使用，无需额外打磨、装配。两款模具的整体外轮廓尺寸均控制在100mm*80mm*12mm范围内，适配常规家用擀面杖的操作区间，也能适配大多数家用烤盘的排布密度，单次烤盘排布可容纳12-15块造型饼干，满足家庭单次烘焙的产量需求。模具的握持边缘做了加宽处理，宽度达到8mm，压合时手部受力均匀，不需要使用过大的按压力度即可完成裁切，即便是儿童参与亲子烘焙活动，也能轻松操作。同时纹路部分做了倾斜脱模角度设计，所有凸起纹路的侧壁均设置了3度的脱模斜度，压切后抬起模具时，坯体不会粘连在模具纹路缝隙中，成品的完整率可达98%以上。除了烘焙场景外，该模具也可用于手工黏土造型、香皂制作、巧克力塑形等多种手工创作场景，适配多种不同硬度的塑形材料，具备较强的场景通用性。结构设计上规避了细小的易断裂结构，所有纹路凸起的根部均做了R1的圆角过渡，反复按压使用不会出现纹路断裂、脱落的问题，使用寿命远高于普通薄款亚克力切割模具。
