带法兰安装座的弯型管路连接构件

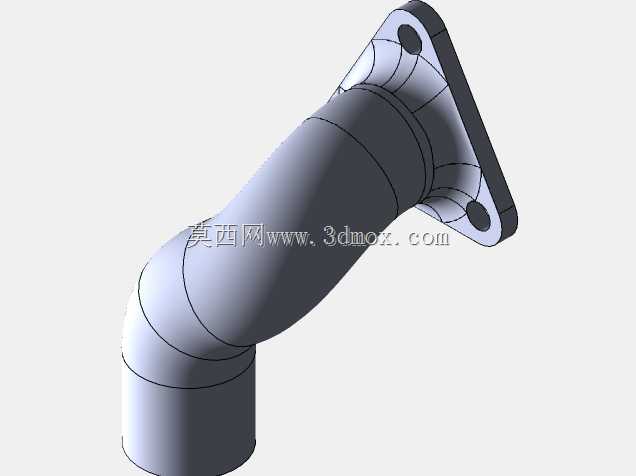

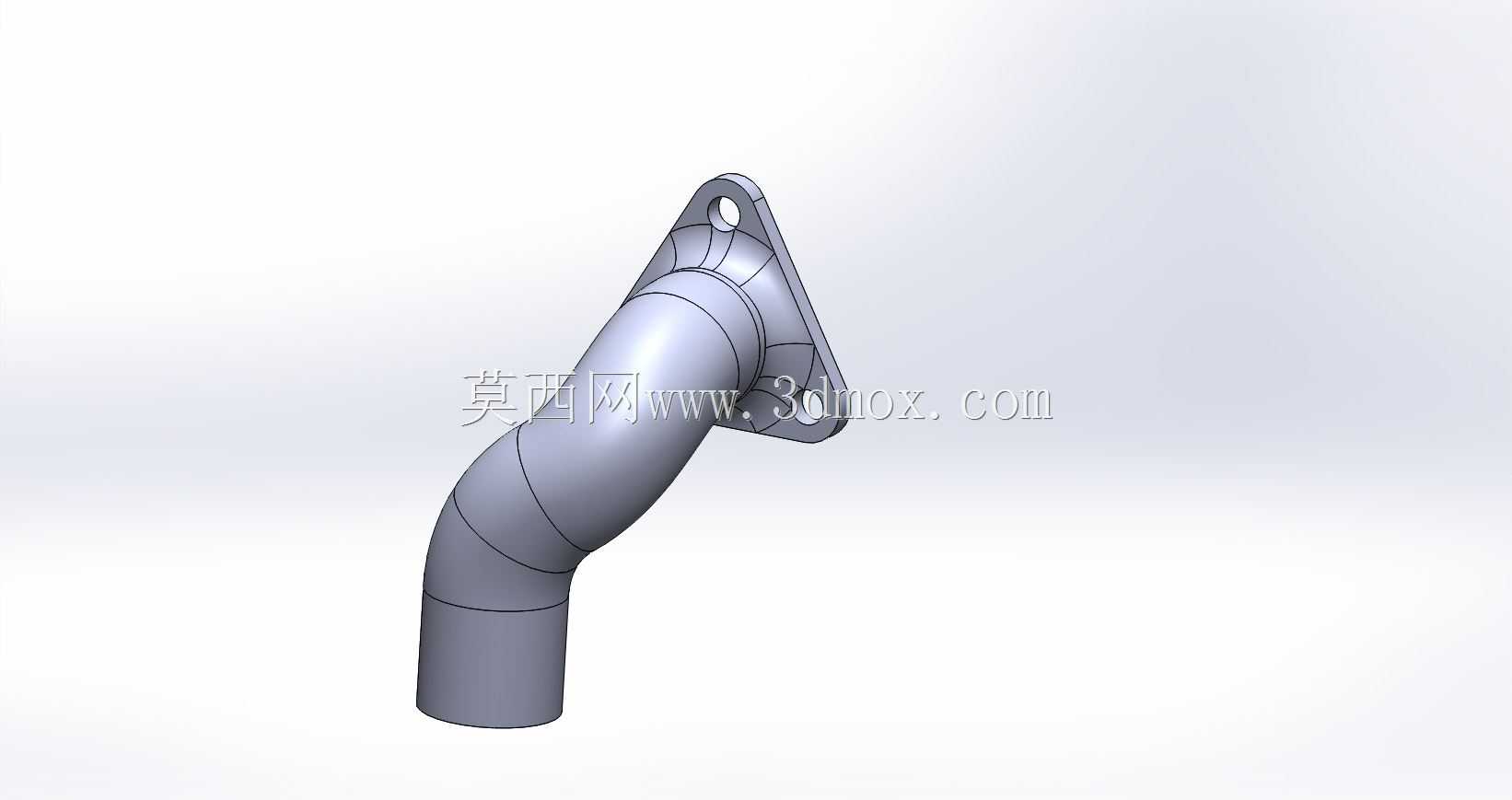

该弯型管路连接构件主要应用于中小口径流体输送系统的管路转向转接场景，常见于工业液压站油路排布、小型气动设备气路布设、车用冷却系统管路连接、小型化工试验装置流体管路搭建等场景，核心作用是在存在空间转向需求的管路节点处，实现两段不同走向管路的密封连通，同时通过端部的法兰安装结构完成构件在设备基体上的可靠固定，避免管路运行过程中因流体压力波动、设备振动出现连接松脱、管路移位的问题。从功能特性来看，该构件采用一体化弯管结构设计，管身平滑过渡无突变折角，能够有效降低流体流经转向段时的局部阻力，减少流体压力损失，同时避免折角处长期受流体冲刷出现的磨损、积液残留问题；端部的菱形法兰安装座设置有两个对称的安装孔，可通过螺栓紧固件快速完成与设备安装面的贴合固定，安装对位便捷，法兰与管身衔接处做了圆弧过渡加强处理，能够提升安装位置的结构强度，避免长期受管路应力作用出现根部断裂的问题。在设计思路层面，该构件的空间弯管轮廓采用投影曲线的方式构建，先分别在两个正交的基准平面上绘制弯管的平面走向轮廓，再通过投影拟合生成连续顺滑的三维空间路径，以此作为管身扫描特征的引导线，这种设计方式能够精准控制弯管在两个维度上的转向角度与弯曲半径，确保管身曲率连续无拐点，既能够满足狭小安装空间内的管路避让需求，也能保证流体在管内流动的平顺性；设计过程中同步考虑了安装边界的约束，法兰安装面的尺寸、安装孔的孔距均匹配常规小通径管路的安装标准，管身的弯曲段外轮廓不会超出法兰安装座的边界范围，安装后不会与周边相邻的其他零部件产生干涉，适配多数紧凑型设备的内部管路排布需求。从安装边界来看，该构件的固定端法兰贴合设备安装面后，弯管段向侧下方平滑延伸，末端的直段接口可直接对接同通径的硬管或软管，整体占用的安装空间紧凑，无需额外预留过大的操作空间即可完成管路对接与紧固件锁紧，能够有效提升设备内部管路排布的空间利用率，减少不必要的管路接头使用数量，降低管路系统的泄漏风险。
