多接口异形法兰式流体转接阀体结构

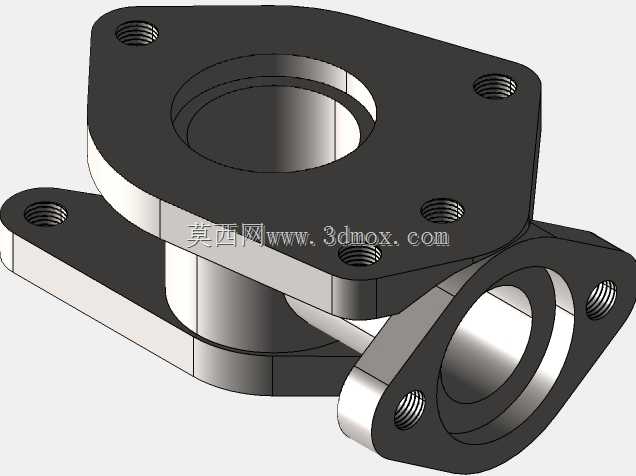

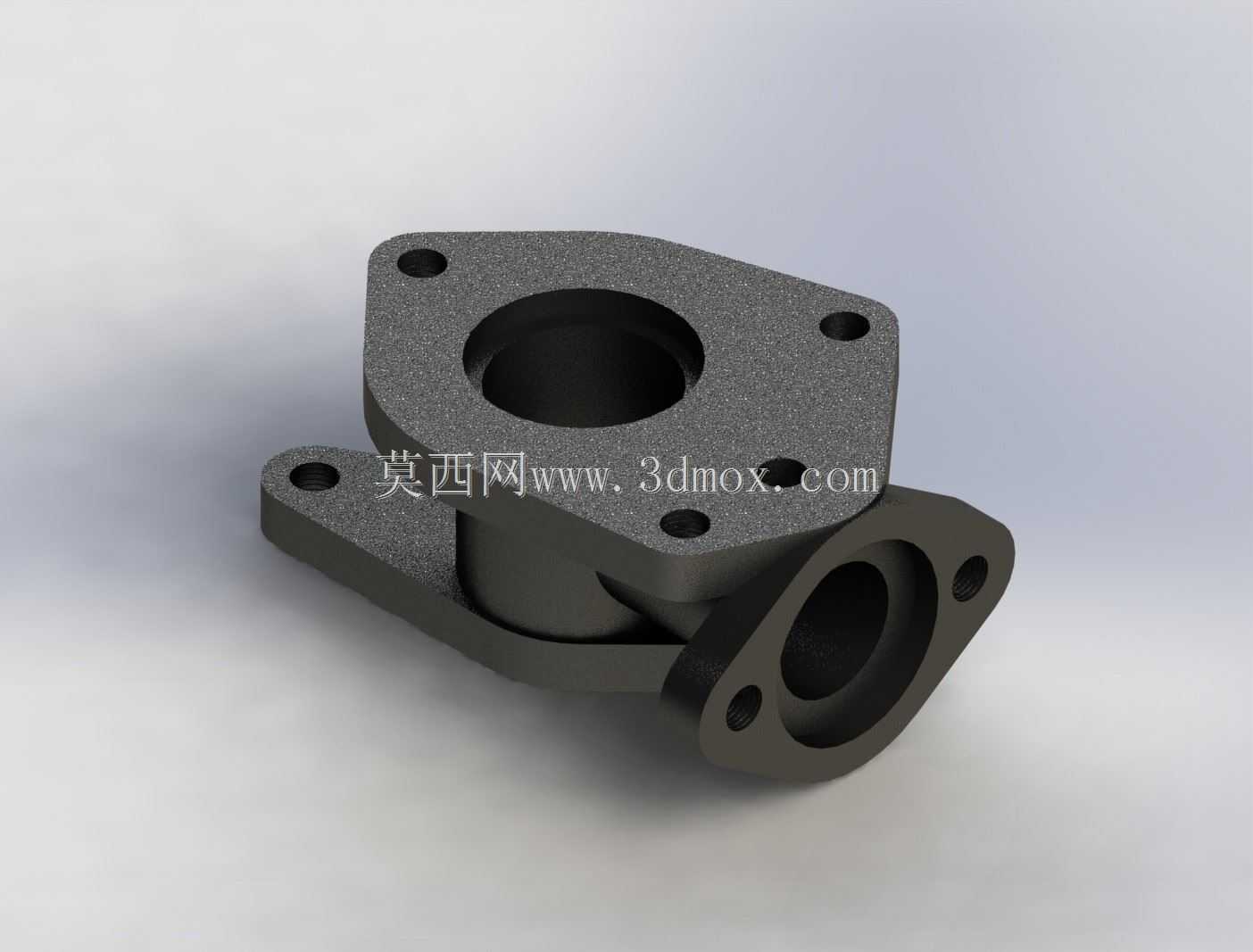

该零件属于流体管路系统中的转接类核心构件，主要应用在小型内燃机进气通路、低压液压回路、工业气动控制管路等场景中，承担不同通径管路之间的流向转接、密封对接功能，可适配两个垂直走向的管路对接需求，解决管路布局中空间受限无法直线布管的安装痛点。从结构设计来看，主体采用一体化铸造成型后做机加工处理，整体为垂直相交的双通腔结构，主通路为竖直方向的大口径通腔，上端面设置菱形安装法兰面，法兰面分布四个对称的螺栓安装孔，用于和上游管路端盖、阀组或者设备出气口做密封对接，安装面预留了密封垫片的贴合平面，可保证对接后的密封性能，避免流体泄漏。侧通路为水平方向的小口径通腔，端部设置耳式安装法兰，两个安装孔分布在通路两侧的延伸耳板上，可直接对接侧向的管路接头，无需额外加装转接弯头，有效减少管路连接的密封节点，降低泄漏风险。设计过程中充分考虑了安装边界的适配性，整体外轮廓无尖锐凸起，所有棱边做了圆角过渡处理，既避免安装过程中划伤操作人员，也能减少铸件的应力集中问题，提升零件的结构强度。主通路与侧通路的相交位置做了圆弧过渡流道设计，可减少流体经过转接位置的阻力损失，降低流体湍流产生的振动与噪音，提升管路系统的运行稳定性。安装尺寸方面，上端法兰的螺栓孔采用对称分布设计，可适配多种同通径的标准法兰对接，侧向耳板的安装孔距适配常用的低压管路接头安装标准，整体结构紧凑，占用安装空间小，可在狭小的设备舱内完成装配，不需要预留过大的操作空间。零件的壁厚设计均匀，既保证了腔体能够承受额定工作压力下的强度要求，也避免了壁厚不均导致的铸造缺陷，同时控制了零件整体重量，降低材料成本。在实际使用中，该转接件可根据输送介质的不同选择铸铁、铸铝或者工程塑料等不同材质加工，适配燃油、压缩空气、低压液压油等多种介质的输送需求，广泛配套在小型通用动力设备、工业自动化气动系统、小型流体控制设备当中，作为管路布局的核心转接部件，能够有效简化管路设计，提升装配效率，降低管路系统的故障概率。
