KF94鱼型口罩机压花辊结构设计

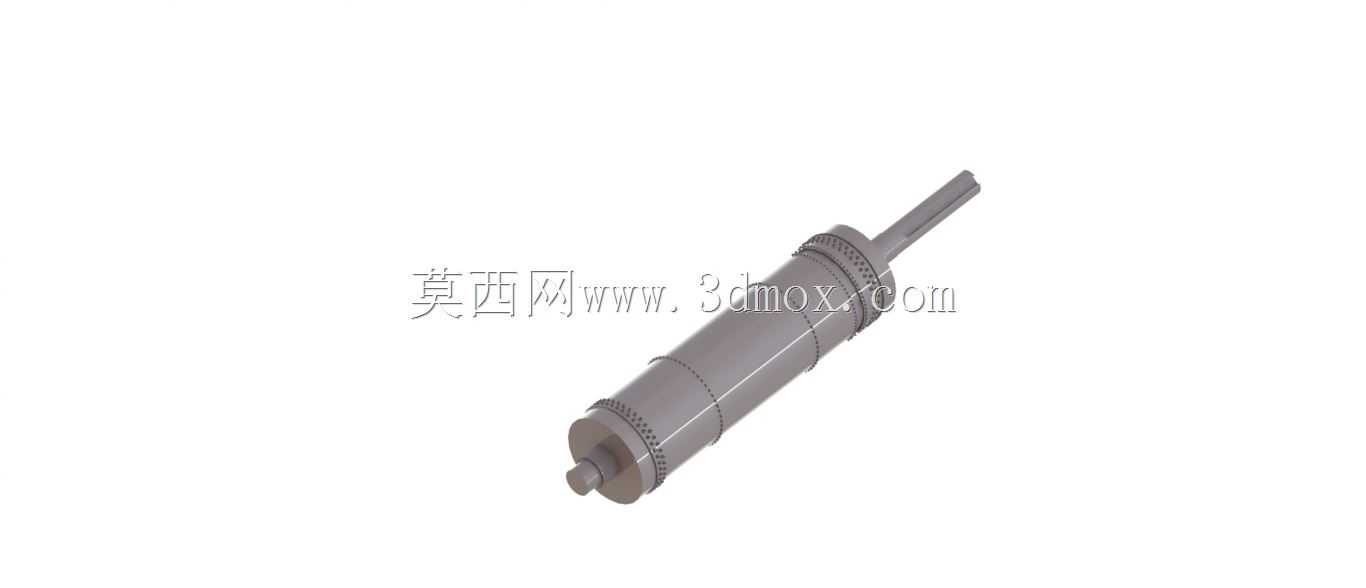

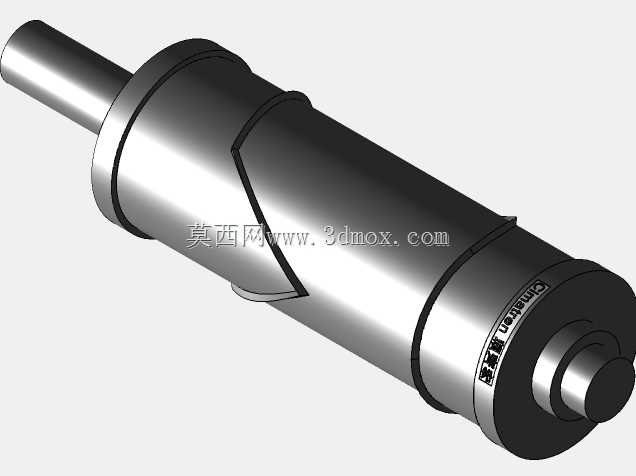

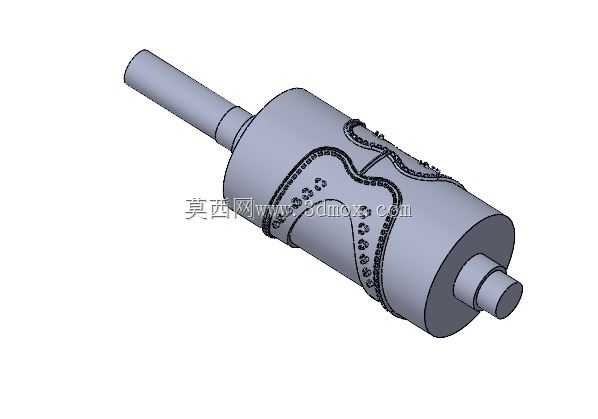

该压花辊是KF94鱼型口罩生产设备上的核心功能辊件，主要应用于民用防护口罩自动化生产线的成型压合工位，在口罩面料连续输送的过程中，同步完成多层无纺布、熔喷布的压痕成型、边缘封合与花纹压印工序，是决定鱼型口罩轮廓精度、封合强度与外观规整度的关键执行部件。在实际生产场景中，该辊件需要配合设备的送料机构、超声焊接单元同步运转，当多层叠合的口罩面料以恒定线速度通过辊组间隙时，辊面加工的成型纹路会在压力作用下在面料表面压出鱼型口罩的轮廓边界、鼻梁压合区与耳带焊接定位标记，同时通过辊面与底辊的紧密贴合，配合超声能量将多层面料的边缘熔接封边，避免后续裁切工序出现面料分层、边缘毛边的问题，保障口罩成品的结构密封性。从功能特性来看，该压花辊采用整体式长轴辊结构，辊身主体为等直径圆柱结构，一端伸出的轴头用于与设备传动端连接，传递旋转扭矩，轴肩位置设计有定位轴径，可与设备墙板上的轴承座配合安装，保证辊体旋转时的同轴度，避免高速运转时出现径向跳动导致压合深浅不均的问题。辊身表面加工有与KF94鱼型口罩轮廓完全匹配的凹凸纹路，纹路的凸起高度经过精准计算，既能够保证压合时面料受力均匀，封合边缘牢固不脱层，又不会压穿过薄的熔喷布过滤层，破坏口罩的过滤防护性能。在设计思路上，该辊件充分考虑了口罩生产的连续高速作业需求，整体结构采用对称式设计，辊身与轴头采用一体化加工成型，减少装配环节带来的累积误差，提升辊件的动平衡性能，适配生产线每分钟80-120片的高速运转节奏。辊身两端设计有挡边结构，可在安装时与底辊的端面形成定位配合，保证上下辊的纹路完全对齐，避免出现压痕错位导致的成品报废。从安装边界来看，该辊件的轴向总长度适配常规KF94鱼型口罩机的墙板安装间距，伸出端的轴头直径与传动齿轮、同步带轮的安装孔径匹配，辊身直径经过优化设计，既保证了足够的压合接触面积，又不会因辊径过大增加设备的整体占地空间，安装时只需将两端轴头穿入设备墙板的轴承座内，锁紧轴向定位套，调整好与底辊的平行间隙即可投入使用，日常维护时只需定期检查轴承润滑状态与辊面纹路清洁度，即可保障长期稳定运行。
