小型开路式气流模拟风洞实验装置

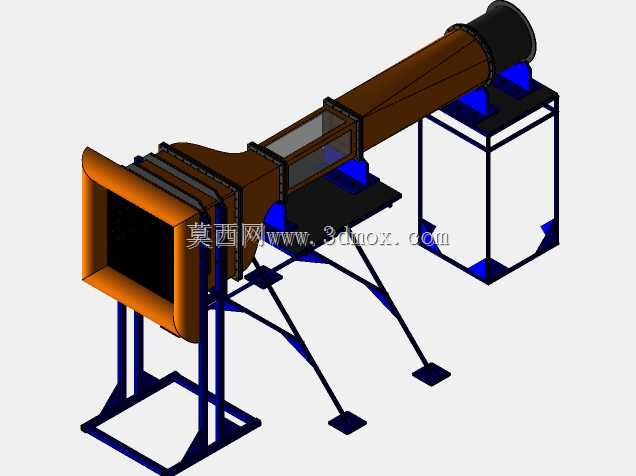

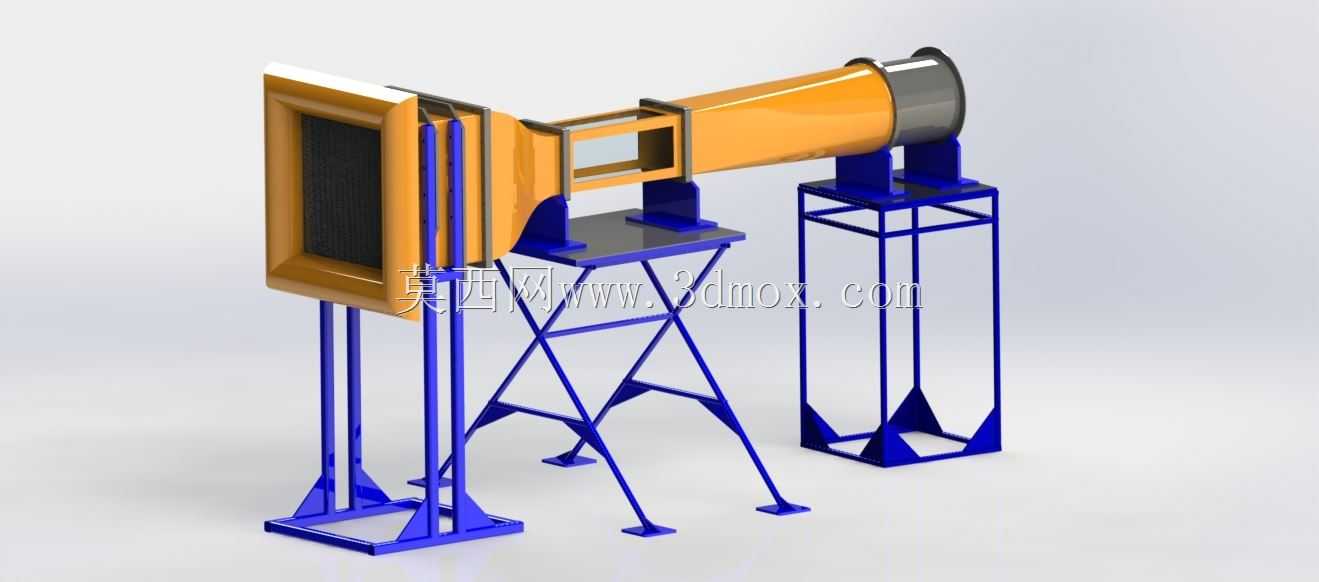

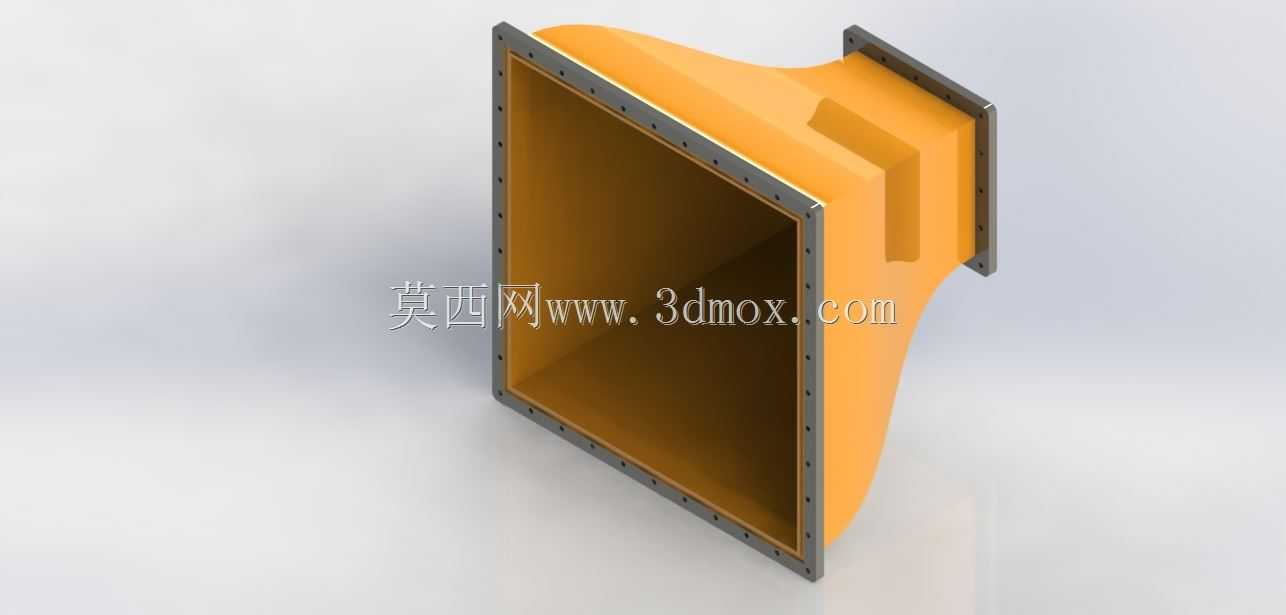

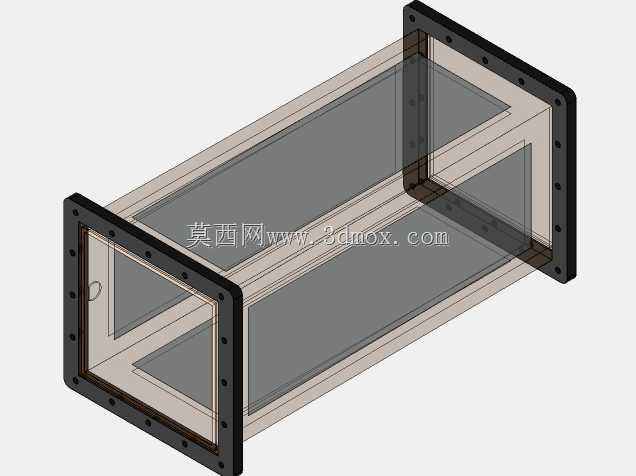

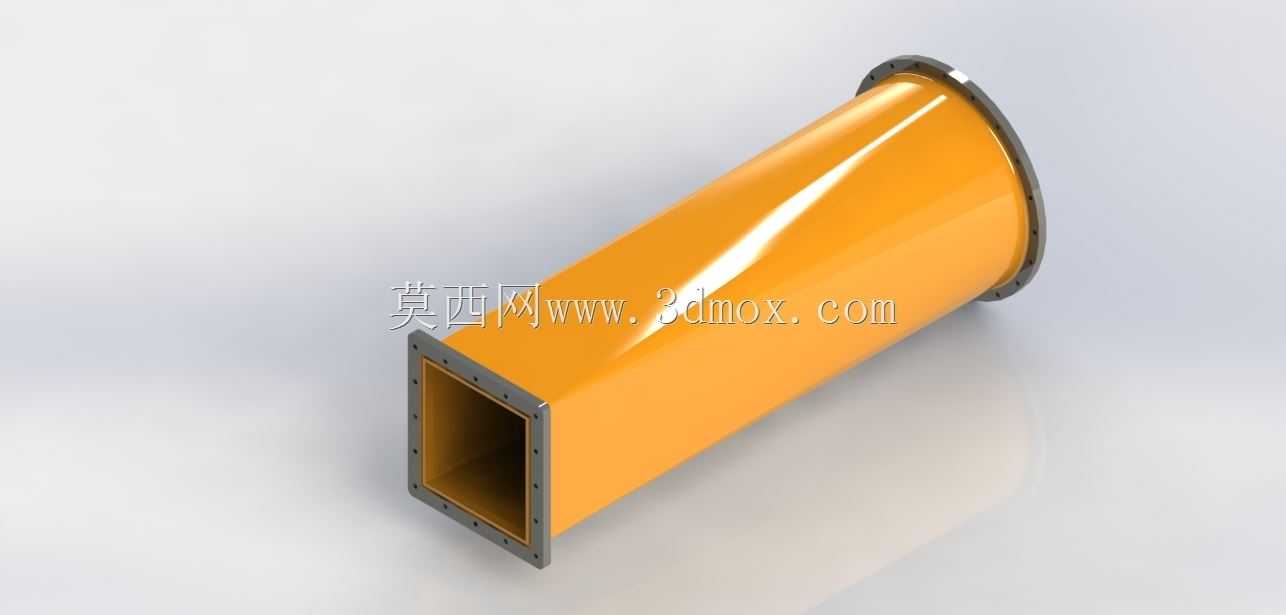

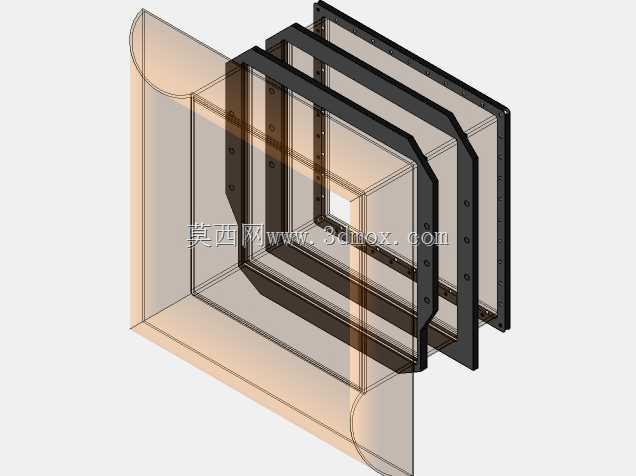

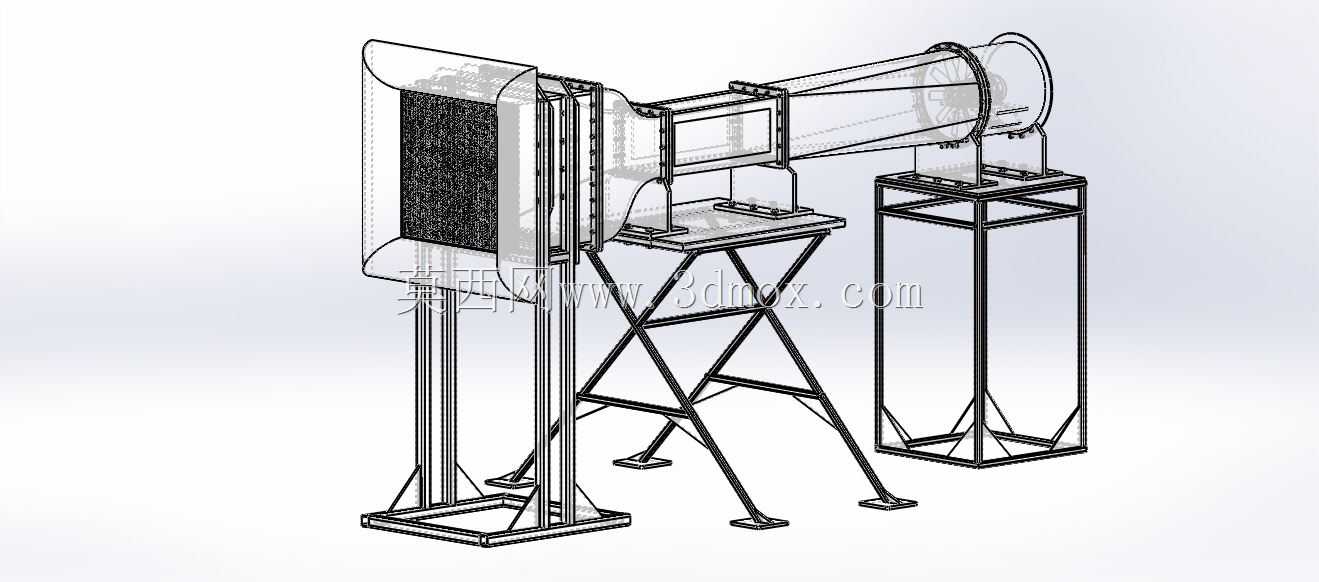

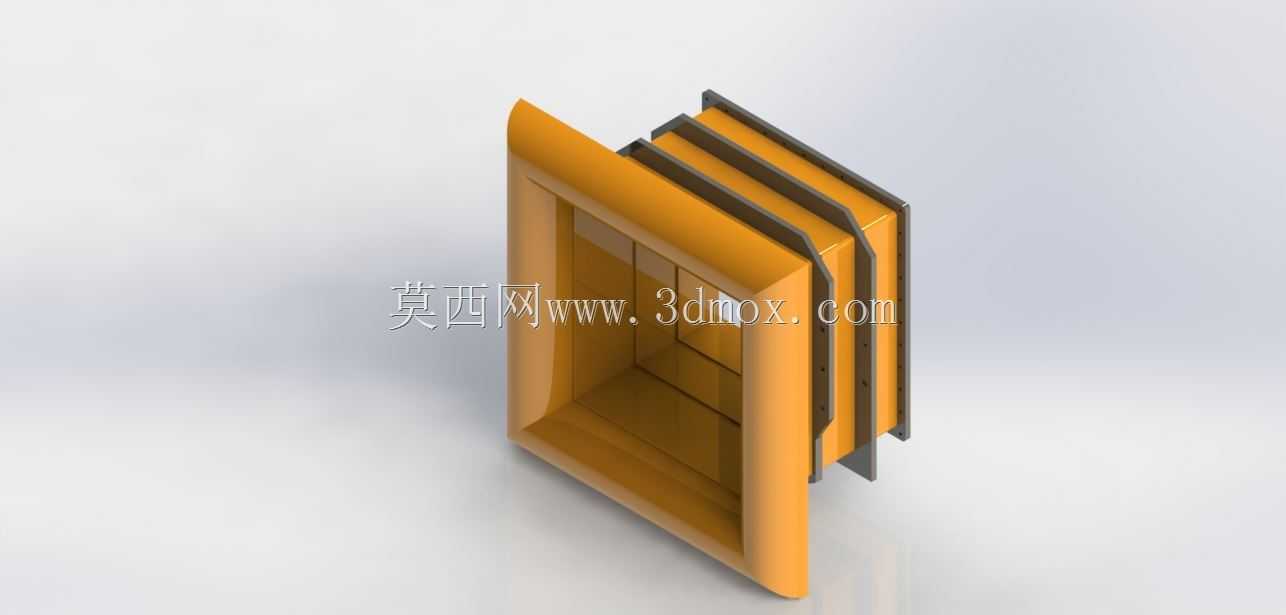

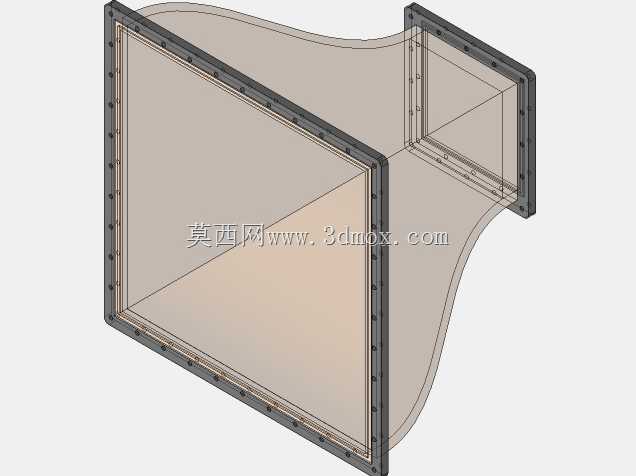

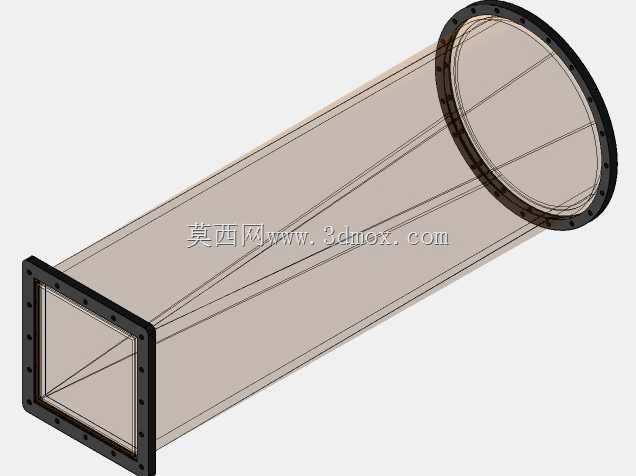

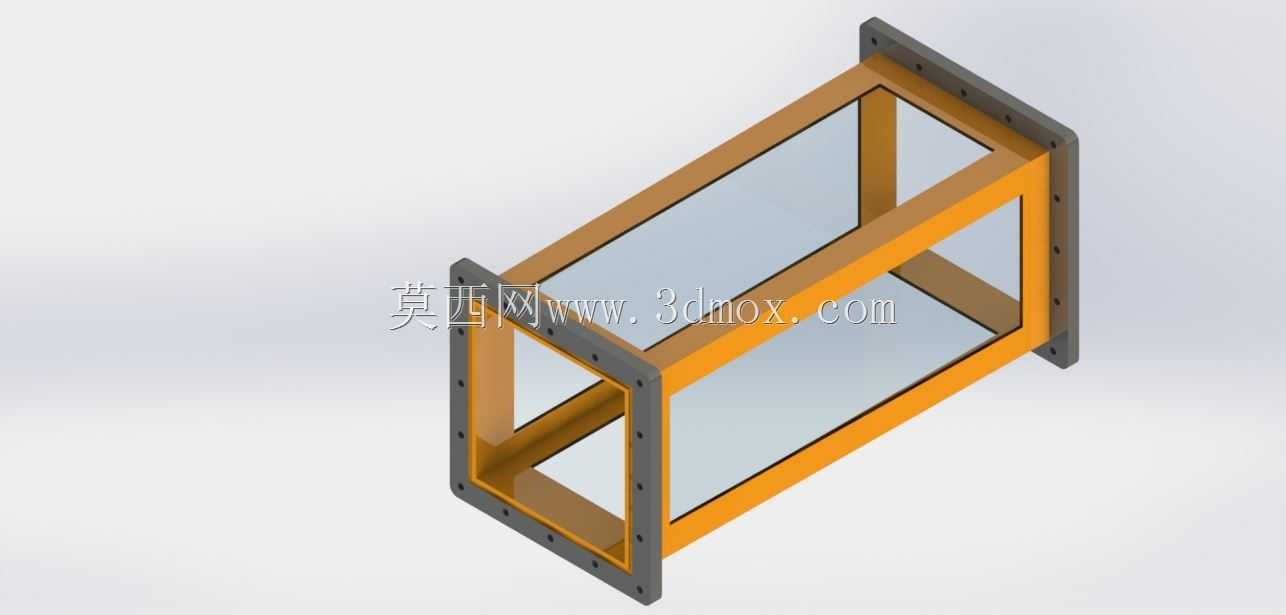

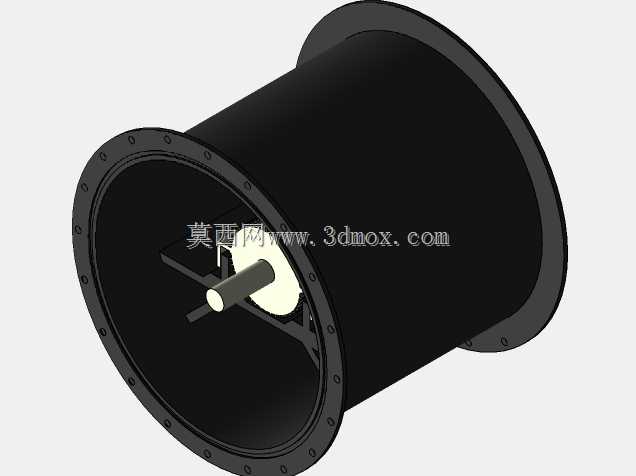

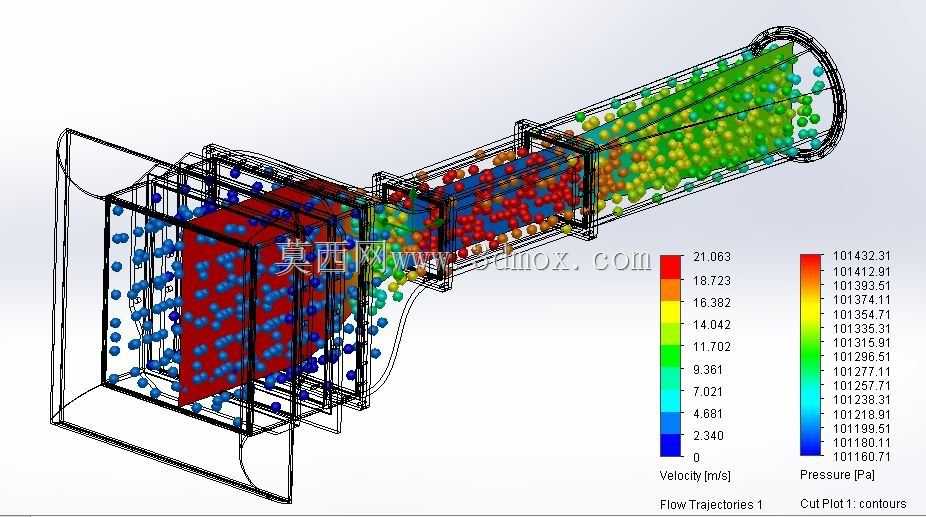

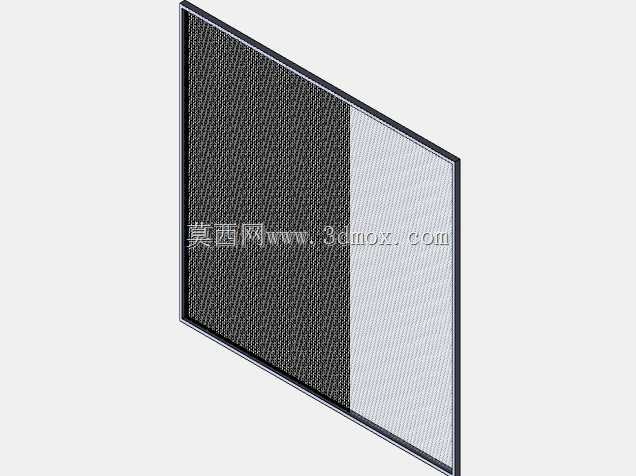

这款小型开路式风洞装置主要面向高校流体力学教学实验、小型零部件气动性能验证、低速流场特性观测等场景使用，可在常规实验室空间内完成基础气流模拟测试，无需搭建大型专用风洞场地，适配教学演示、小型产品气动方案初筛、流场可视化实验等多元需求，能够为流体力学相关课程的具象化教学、小型工业产品的初期气动性能校验提供稳定的可控气流环境。装置整体采用分段式结构设计，从进气端到出气端依次设置整流段、收缩段、实验观测段与扩压出风段，进气端配置多层整流滤网结构，能够对进入风洞的环境气流进行梳理，消除进气端的紊流与涡流干扰，保证进入实验段的气流均匀稳定，为测试提供可靠的流场基础；收缩段采用平滑过渡的变径曲面设计，可按照预设比例提升气流流速，同时保证流场截面的速度分布均匀性，避免局部流速突变影响测试结果；实验观测段预留充足的观测与安装空间，可根据测试需求放置小型待测零部件、流场观测示踪装置，搭配透明观测视窗即可完成流场形态的直观观测；扩压出风段采用逐步扩径的结构设计，能够降低出气口气流流速，减少出口气流扰动对实验段流场的反向干扰，同时降低装置运行时的气流噪音。支撑结构采用分体式框架设计，进气整流段与收缩实验段采用交叉斜撑式支架，通过三角形稳定结构保证装置运行时的结构稳定性，减少气流振动带来的测试误差；扩压出风段采用立式方管框架支撑，可根据实验段的安装高度调整支撑位置，保证各段风道的同轴度，避免风道错位产生的流场畸变。装置整体安装边界适配常规实验室台面布局，各段风道采用法兰式拼接结构，可根据实验需求灵活调整段长、更换不同规格的实验段模块，无需整体拆解装置即可完成测试场景切换；支架底部配置水平调节脚垫，可在不平整的安装台面上调整装置水平度，保证风道轴线与水平面平行，避免重力因素导致的流场偏移。在设计过程中充分考虑了小型实验场景的使用需求，整体结构兼顾结构刚性与拆装便捷性，风道内壁做平滑过渡处理，减少内壁凸起带来的局部紊流，支架与风道的连接位置采用减震垫隔离，降低风机运行振动传递至风道段的幅度，进一步提升实验段流场的稳定性，可满足低速气流下的各类基础流体实验需求。
