汽车中控锁传动齿轮锁止构件

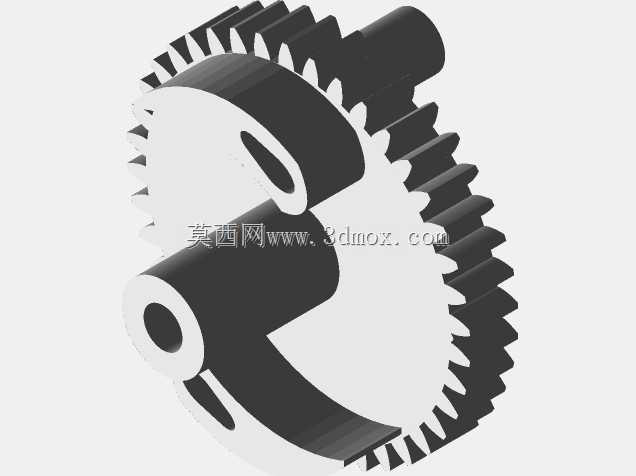

该构件是汽车中控锁系统内的核心传动锁止部件，主要应用于乘用车辆车门锁体的内部传动链路中，承担着将驱动电机的旋转动力转化为锁舌往复动作的传动衔接作用，是保障中控锁顺利完成落锁、解锁动作的关键结构件。在实际装车场景中，该部件安装于车门内饰板内侧的锁体总成内部，处于驱动电机输出端与锁舌执行端的中间传动位置，周边需要避让车门内的玻璃升降导轨、线束走线槽以及车门加强筋结构，因此在设计阶段就严格限定了安装边界，整体外轮廓的最大回转直径适配常规家用车锁体的内部容纳空间，轴向伸出的两个同轴轴颈分别对应锁体壳体内的两个定位轴孔，装配时可直接卡入定位孔完成径向固定，不需要额外设计复杂的紧固件连接结构，能够有效提升锁体总成的装配效率。从功能特性来看，该构件采用扇形齿轮结合弧形摆臂的一体化结构，外侧的全齿段与驱动电机输出端的小齿轮啮合，接收电机输出的旋转扭矩，内侧的弧形摆臂则与锁舌的驱动拨槽嵌合，将齿轮的定轴旋转运动转化为锁舌的直线往复位移，摆臂上开设的两个长圆形避让孔，一方面可以在摆臂摆动过程中避开锁体内部的限位凸台，避免运动过程中出现结构干涉，另一方面也能够减轻构件自身重量，降低驱动电机的负载扭矩需求，让中控锁的动作响应更加灵敏迅速。设计过程中充分考虑了车载使用环境的耐久需求，选用ABS塑料作为生产材质，这种材质具备优异的抗冲击性能与耐磨损特性，能够适应车门内部高低温交替、潮湿多尘的复杂工作环境，长期往复摆动也不会出现齿面磨损、摆臂断裂的问题，同时塑料材质自带的自润滑特性，可以减少齿轮啮合过程中的摩擦阻力与异响，提升车门锁动作的静谧性。在结构细节设计上，齿轮的齿形参数经过反复调校，啮合间隙控制在合理区间，既不会因为间隙过大导致传动旷量、锁止位置偏移，也不会因为间隙过小出现卡滞、电机堵转的问题；轴颈部位设计为空心结构，在保证结构强度满足传动扭矩要求的前提下，进一步缩减了材料用量，降低单件生产成本，同时空心轴颈与锁体定位轴的接触面积更小，转动过程中的摩擦阻力更低，能够有效延长部件的使用寿命。
