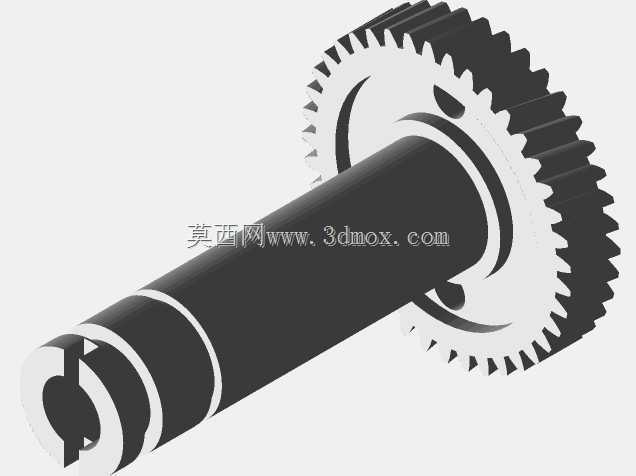

厨房搅拌机传动齿轮轴替换件结构设计

　　家用厨房搅拌机在长期高负载搅拌面团、硬质食材的工况下，传动系统的齿轮轴组件是最易出现磨损、断齿的核心受力部件，不少用户遇到原装配件采购周期长、适配型号难匹配的问题，这类替换式传动齿轮轴的设计，正是面向民用小家电维修场景的实用化结构方案。从实际使用场景来看，厨房搅拌机的传动链需要将电机输出的高转速低扭矩，通过齿轮副转换为搅拌头端的低转速大扭矩，齿轮轴作为动力传递的核心载体，既要承受齿轮啮合带来的径向交变载荷，也要传递轴端输出的扭转力矩，原装件多采用粉末冶金或者注塑尼龙材质，在频繁过载启动、硬食材卡滞的瞬间，很容易出现齿轮崩齿、轴颈断裂的故障。这款替换件的设计思路完全围绕故障件的原位替换展开，没有改动原有设备的安装接口尺寸，

　　轴段的各档直径、长度严格匹配原机的轴承位、卡簧槽、齿轮安装位的边界尺寸，不需要用户对原有设备做任何二次加工，直接拆装替换即可恢复设备运行。齿轮部分的齿形参数完全复刻原装齿轮的模数、压力角、齿数，保证和原机的配对齿轮啮合侧隙处于合理区间，不会出现啮合过紧导致的运转卡滞、噪音过大，也不会因为侧隙过大出现传动冲击、打齿的问题。轴身的定位台阶尺寸经过反复校核，装配后齿轮的轴向位置和原装件完全一致，保证齿轮副的啮合接触长度符合设计要求，避免出现偏载导致的局部齿面快速磨损。考虑到个人用户的加工条件，这款零件适配ABS材质的3D打印加工工艺，设计时对轴肩过渡位置做了圆角优化，避免打印过程中出现应力集中，同时在齿轮的齿根位置做了微小的圆角强化处理，

　　提升零件的抗冲击能力，相比原装的注塑件，合理设置打印填充率的情况下，零件的抗扭强度完全可以满足家用搅拌机的日常使用负载。从安装边界来看，轴端的驱动接口和原机的搅拌头连接位完全匹配，扁位的尺寸、深度和原装件保持一致，不会出现传动打滑的问题；轴上的卡簧槽位置、宽度严格对应原机的轴向固定结构，装配后轴的轴向窜动量控制在0.1mm以内，和原装件的装配精度一致。实际测试中，这款替换件在连续搅拌1kg面团的工况下，齿轮啮合平稳，没有出现异常噪音，轴段没有出现明显的挠曲变形，完全可以替代原装故障件使用。对于小家电维修从业者、动手能力较强的设备用户来说，这类基于故障件逆向设计的替换零件，不需要复杂的加工设备，通过普通的FDM3D打印机即可制作，

　　大幅降低了设备的维修成本，也避免了因为单个小零件故障导致整台设备报废的浪费。设计过程中没有追求不必要的结构冗余，所有尺寸都围绕原位适配、满足使用强度两个核心目标展开，齿面的粗糙度要求适配3D打印的工艺特点，不需要额外的后处理即可满足啮合传动的要求，轴颈位置如果采用更高精度的打印参数，也可以直接和原机的含油轴承配合，不需要额外加装轴套。
