四旋翼飞行器V2版机架结构设计方案

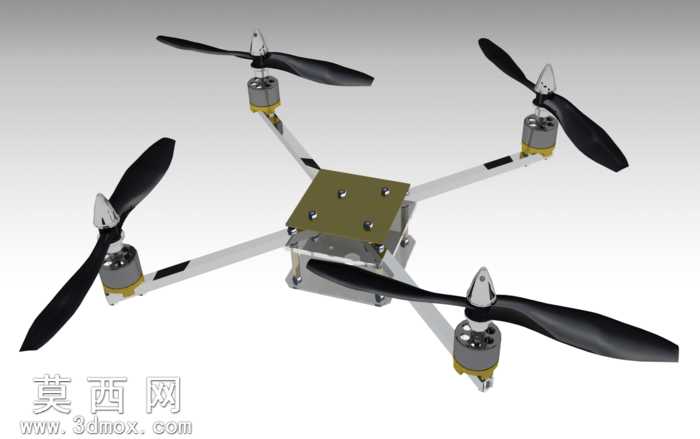

本作品为四旋翼飞行器的第二代优化结构设计，整体建模过程围绕飞行稳定性、结构轻量化与装配便捷性三大核心目标展开。在三维建模阶段，首先完成中心承载板的参数化绘制，中心板采用方形对称布局，预留了飞控模块、电源模块的安装定位孔位，孔位间距按照通用航模电子件的标准尺寸设定，确保各类常用飞控、电调配件可直接适配安装。机臂部分采用等长对称设计，从中心板四个方向呈X型向外延伸，每根机臂与中心板的连接位置都设计了嵌入式定位槽与加固压片，避免飞行过程中机臂受震动产生位移松脱。动力端的建模细节处理到位，每个机臂末端设计了电机安装座，安装座带有定位凸台，可精准匹配外转子无刷电机的安装孔距，电机上方的螺旋桨采用两叶式高效气动造型，桨叶曲面经过曲率优化，在建模时通过曲面放样完成桨叶的流线型轮廓构建，既保证渲染时的视觉真实感，也还原了实际桨叶的气动外形特征。材质渲染环节，中心承载板赋予哑光碳纤维纹理材质，还原航模机架常用的碳纤维板材质感，机臂采用银白色哑光铝合金材质，突出金属结构的强度感与轻量化特质，电机外壳做金属亮面与磨砂端面的分材质处理，螺旋桨采用黑色半哑光工程塑料材质，桨尖位置做细微的高光过渡处理，整体渲染效果层次分明，清晰区分不同部件的材质属性。结构设计上针对初代版本的不足做了针对性增强，优化了机臂与中心板的连接受力结构，增加了连接位置的接触面积，分散飞行时的震动应力，同时简化了整体装配流程，所有部件的连接都采用标准紧固件，无需特殊定制配件即可完成组装。设计思路上始终围绕四旋翼飞行器的实际使用需求，在保证结构强度的前提下尽可能去除冗余材料，降低机架整体自重，提升飞行器的有效载荷与续航表现，对称式的结构布局也能保证四个动力单元的受力均匀，为飞行姿态的稳定控制提供可靠的机械结构基础。
