四旋翼无人机初步结构三维设计作品

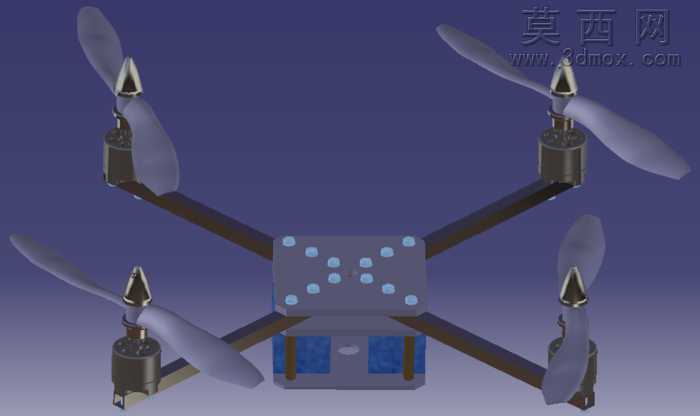

本作品为自主完成的初代四旋翼无人机结构三维设计，全程依托三维建模软件完成全零部件的参数化搭建，从核心机架到动力组件逐一完成结构匹配与装配校验，为后续功能迭代预留了充足的结构优化空间。建模阶段首先确定了X型四旋翼的经典布局方案，以中心承载板为整机结构核心，向四个方向延伸出等长的机臂结构，每根机臂末端预留标准动力安装位，确保四个旋翼的旋转平面处于同一水平高度，避免因结构偏差导致飞行姿态控制出现偏移。中心承载板表面预留了多组规则排布的安装点位，可适配飞控板、电池、电调等核心电子元件的固定需求，承载板下方设置了带防护结构的电池安装舱，通过两侧的限位卡扣结构完成电池的快速固定与拆卸，兼顾结构稳定性与使用便捷性。动力组件部分完成了无刷电机与螺旋桨的精细化建模，电机外壳做了轻量化的结构处理，螺旋桨采用适配四旋翼飞行的两叶高效翼型设计，桨尖做了减阻优化处理，桨根与电机输出轴的连接位做了公差匹配设计，确保装配后无松动虚位。渲染阶段为不同结构部件匹配了对应材质：机臂采用高强度碳纤维质感材质，中心承载板采用哑光航空铝合金材质，电机外壳采用磨砂金属材质，螺旋桨采用半透明高强度工程塑料材质，电池舱采用深蓝色阻燃塑料材质，通过光影渲染清晰呈现各部件的结构衔接关系，直观展示整机的装配逻辑。设计过程中重点考量了结构强度与整机重量的平衡，对机臂的受力节点做了局部加厚处理，避免飞行过程中出现机臂震颤或断裂问题，同时对非承重部位做了轻量化镂空设计，尽可能降低整机自重以提升续航表现。整体结构完全遵循四旋翼飞行器的动力学设计要求，各部件的安装位置经过反复调整校验，既满足基础飞行的结构强度需求，也为后续加装云台、图传等拓展设备预留了安装空间，是一套具备实际落地参考价值的四旋翼无人机基础结构方案，可作为入门级航模无人机开发、DIY四旋翼飞行器制作的结构参考模板，也可用于后续结构优化迭代的基础母版，通过调整机臂长度、更换动力组件参数即可衍生出不同载重、不同轴距的多版本四旋翼无人机结构。
