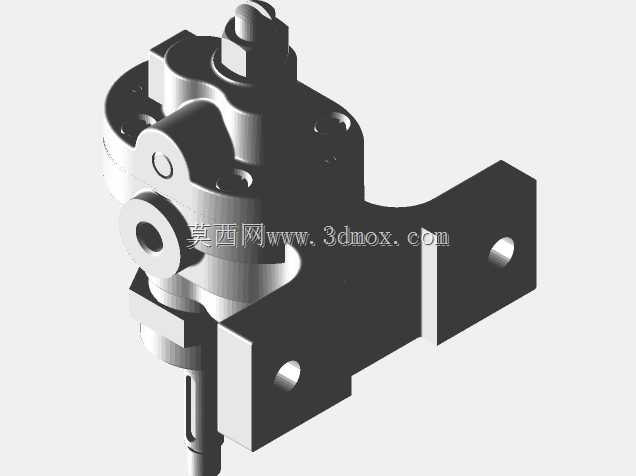

集成式钻头供油齿轮油泵结构设计

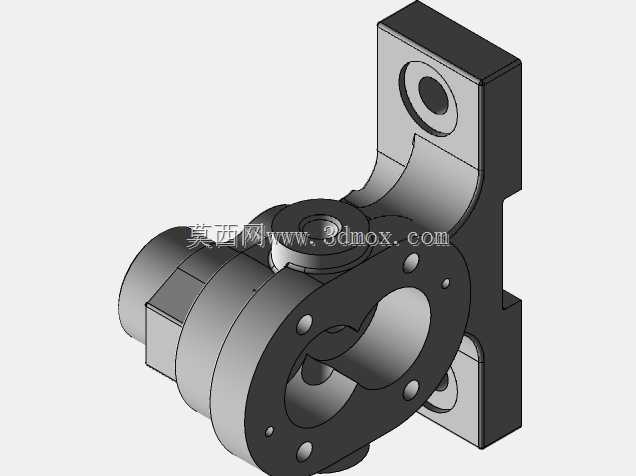

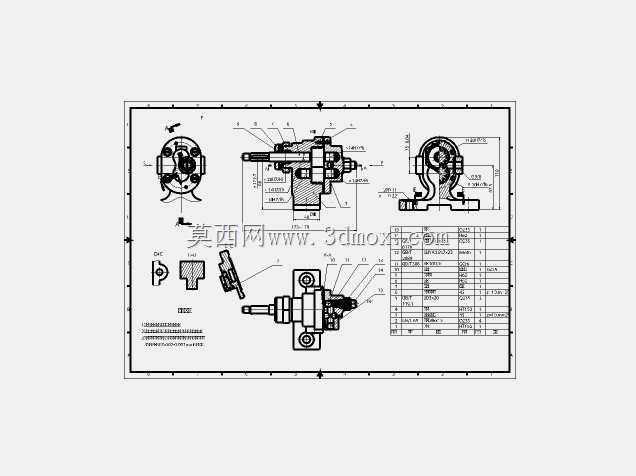

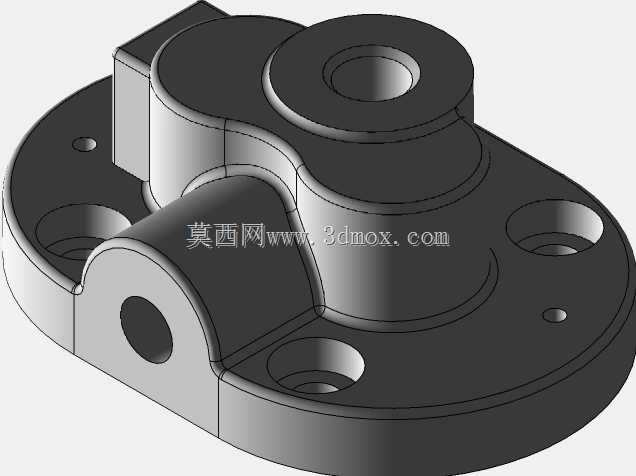

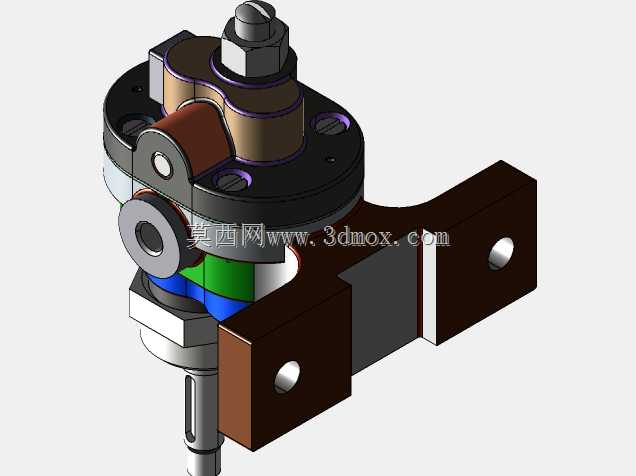

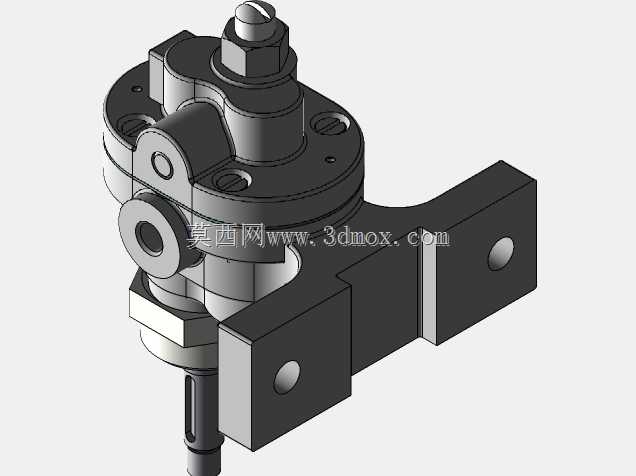

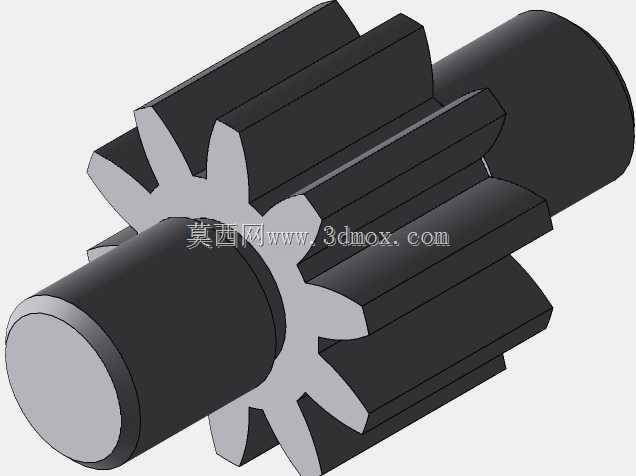

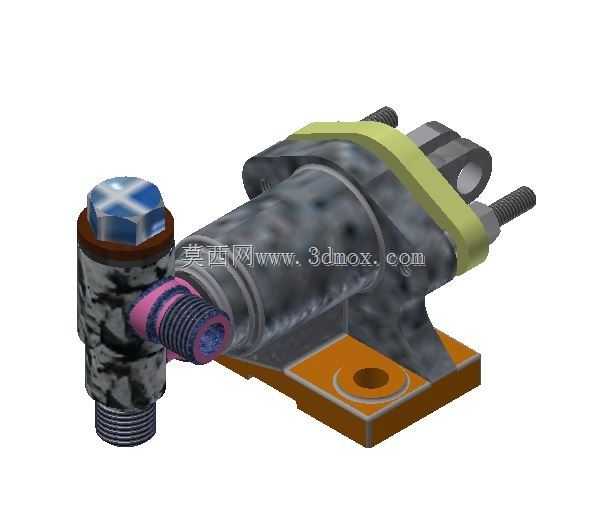

这款集成式齿轮油泵主要面向小型钻孔加工设备的液压供油与冷却润滑场景，在便携钻孔作业、小型台钻供油回路、木工钻孔设备的润滑系统中都能适配使用，核心作用是为高速运转的钻头切削部位持续输送带压冷却润滑油，同时为设备内部的小型液压执行元件提供稳定压力油源，解决钻孔作业中钻头过热磨损、切削排屑不畅、运动部件润滑不足的常见问题。从功能特性来看，该泵采用外啮合齿轮作为核心增压元件，依靠齿轮啮合过程中形成的密闭容积变化完成吸油与压油动作，输出油压平稳，流量脉动小，能够适配低粘度润滑油与切削液的输送需求，泵体集成了安装底座、进出油接口与压力调节端结构，无需额外加装复杂的连接阀块即可直接接入设备油路，整体集成度高，减少了外接管路的泄漏风险。设计思路上，这款泵充分考虑了小型钻孔设备的安装空间局限，将齿轮增压腔、进油滤腔、出油调压结构整合在同一主体壳体内，侧置的进出油接口采用标准外螺纹连接形式，能够快速对接通用输油管路，顶部的调压螺塞结构可根据实际供油需求调整输出压力，适配不同钻孔直径、不同加工材质下的冷却液供给量要求，底座采用带安装孔的板式结构，可直接通过螺栓固定在设备的机架安装面上，安装定位便捷。外形尺寸方面，该泵整体结构紧凑，主体轴向长度适配小型设备的侧边安装空间，径向尺寸控制合理，不会与钻头进给机构、工件夹持结构产生运动干涉，安装底座的孔位间距符合小型加工设备的通用安装规格，进出油口的位置布局避开了设备的运动行程范围，管路连接后不会出现弯折死区，能够保证油路长期通畅。泵体外部的密封结构采用多道密封圈组合设计，在持续带压工作状态下可有效避免油液渗漏，侧端的传动接口可直接对接设备的动力输出轴，无需额外加装传动联轴器，进一步压缩了整体安装所需的空间，在小型木工钻孔设备、便携式磁力钻、台式小钻床的供油系统中都能实现快速适配安装，持续稳定为钻头提供冷却润滑介质，延长钻头使用寿命，提升钻孔加工的表面质量。
