卧式横梁离心泵蒸汽机结构设计

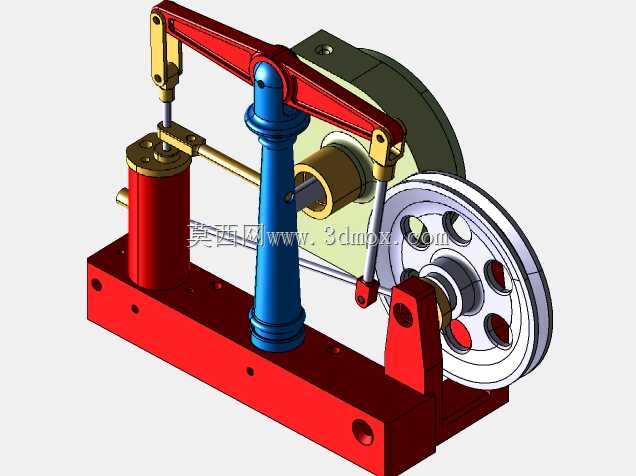

该卧式横梁离心泵蒸汽机是早期将蒸汽热能转化为机械能、直接驱动离心泵完成流体输送的经典动力装置，主要应用于近代工矿企业供水、小型农田排灌、早期工业生产线循环水输送等场景，在电力尚未全面普及的工业发展阶段，承担着为流体输送环节提供稳定动力输出的核心作用，可独立完成低压清水、低粘度工业流体的加压输送作业，无需外接电力驱动，适配无稳定供电的野外作业、偏远厂区生产等特殊工况。从功能特性来看，该装置采用卧式横梁式传动布局，通过旋转顶梁将垂直布置活塞的往复动力，经垂直连杆平稳传递至曲柄飞轮机构，将活塞的直线往复运动转化为飞轮的旋转运动，进而直接驱动离心泵叶轮旋转完成流体做功，整套传动路径短、动力损耗低，飞轮的大惯量设计可有效抵消活塞往复运动的脉动冲击，保障输出转速平稳，避免离心泵运行中出现流量波动、压力不稳的问题，立式布置的气缸结构可降低活塞密封件的偏磨损耗，延长设备连续运行时长。在设计思路上，该结构优先考虑了传动可靠性与维护便捷性，整体采用分体式组装结构，底座为一体式铸铁支撑结构，预留了多组地脚安装孔位，可直接固定于混凝土基础或钢制安装平台上，核心的横梁支撑柱采用居中立式布置，为摆动横梁提供稳定的旋转支点，两侧传动铰接点均配置耐磨衬套结构，降低长期运行的铰接磨损量，气缸与传动部件采用分侧布局，避免蒸汽泄漏对传动润滑结构造成侵蚀，飞轮外侧预留了联轴器安装位，可根据实际输送需求匹配不同参数的离心泵叶轮组件，适配不同扬程、流量的流体输送要求。从安装边界来看，该装置整体采用卧式长轴布局，横向安装尺寸以飞轮外沿为最大边界，纵向尺寸以气缸顶部为最高限位，底座安装孔位采用对称等距设计，可适配常规工业泵组的安装基座标准，无需对现有安装基础做大规模改造即可完成替换安装，整体重心偏低，运行过程中振动幅度小，无需额外加装复杂的减震支撑结构即可稳定运行，各润滑点均布置在设备外侧便于操作的位置，日常维护时无需拆解核心壳体即可完成注油、密封件更换等常规作业，有效降低了设备的运维难度与成本。
