六通气动电磁阀结构设计方案

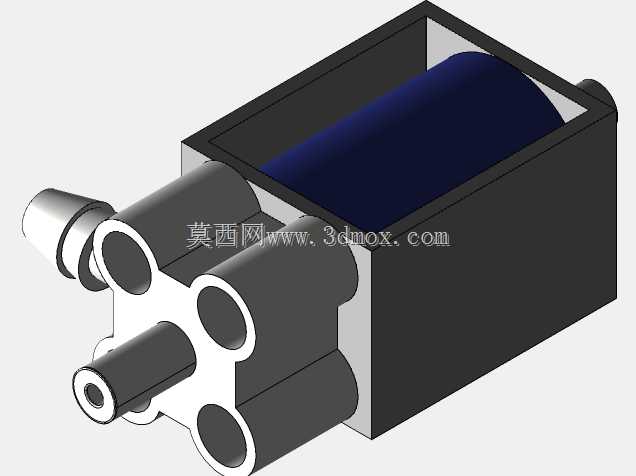

这款六通气动电磁阀主要面向气动控制系统的多通路气路切换场景，常见于自动化生产线的气动执行元件控制、小型气动设备的气路分配、轻工机械的气动回路调控等应用场景，能够在单阀体内实现六条气路的通断与换向控制，替代传统多阀组拼装的气路布局，大幅缩减气路系统的安装空间与管路接头数量，降低气路泄漏的风险点。在实际生产场景中，这类多通电磁阀可同时为多个小型气动气缸、气动夹爪提供独立的气路通断控制，无需在气路中额外加装分流阀块，尤其适合安装空间紧凑的桌面型自动化设备、小型装配工作站、医疗气动器械等对安装体积有严格限制的场合。产品功能上，该电磁阀依靠电磁线圈得电产生的电磁力驱动内部阀芯位移，实现不同气路端口的通断切换，失电状态下依靠内部复位弹簧带动阀芯回归初始位，保持气路的默认通断状态，六通的接口设计可同时对接进气端、多个工作气路端与排气端，单阀即可完成多执行元件的独立气路控制，减少阀组拼接带来的管路冗杂问题。设计思路上，这款电磁阀采用了阀体与线圈腔集成式的布局结构，将电磁驱动部分完全封装在方形的防护壳体内，既可以避免车间内的粉尘、切削液飞溅进入线圈腔造成元件损坏，也能让阀体整体外形更加规整，便于在设备面板或安装板上进行贴装固定；前端的气路接口采用同轴分层布局，将六个通路口集中布置在阀体前端的安装面上，所有接口的轴线保持平行，对接气管时无需在阀体侧面预留操作空间，进一步压缩了安装所需的边界尺寸。外形尺寸方面，这款电磁阀整体采用长方体主体加前端接口凸台的结构，主体外壳为规整的方形结构，安装时可直接贴合设备安装面固定，前端的接口凸台突出主体端面，每个接口的管径统一，适配常用的气动快插接头，安装时仅需在安装板上预留对应阀体截面的安装空位，以及前端气管的弯曲半径空间即可，无需在阀体四周预留额外的安装操作空间，整体安装边界紧凑，能够很好地适配高密度排布的气路控制单元。阀体内部的流道采用等径设计，能够保证各个气路的气体流量一致，避免不同通路的气压差导致执行元件动作不同步，线圈腔与流道腔之间采用密封隔层完全分隔，杜绝气路内的压缩空气泄漏进入线圈腔造成元件故障，整体结构兼顾了多通路控制的功能性与紧凑安装的实用性，能够很好地满足小型自动化设备的气路控制需求。
