气动驱动三通换向翻板风管结构

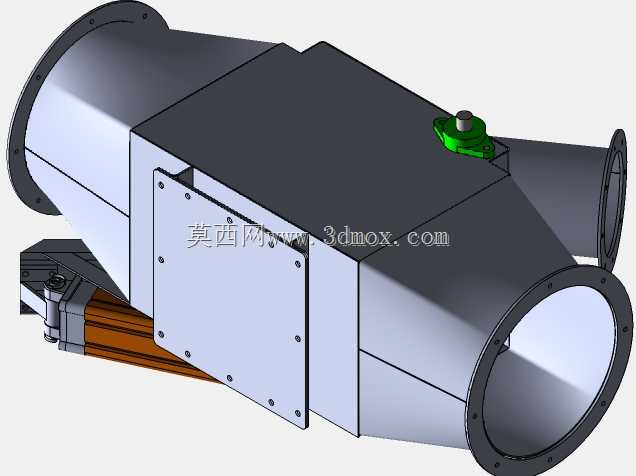

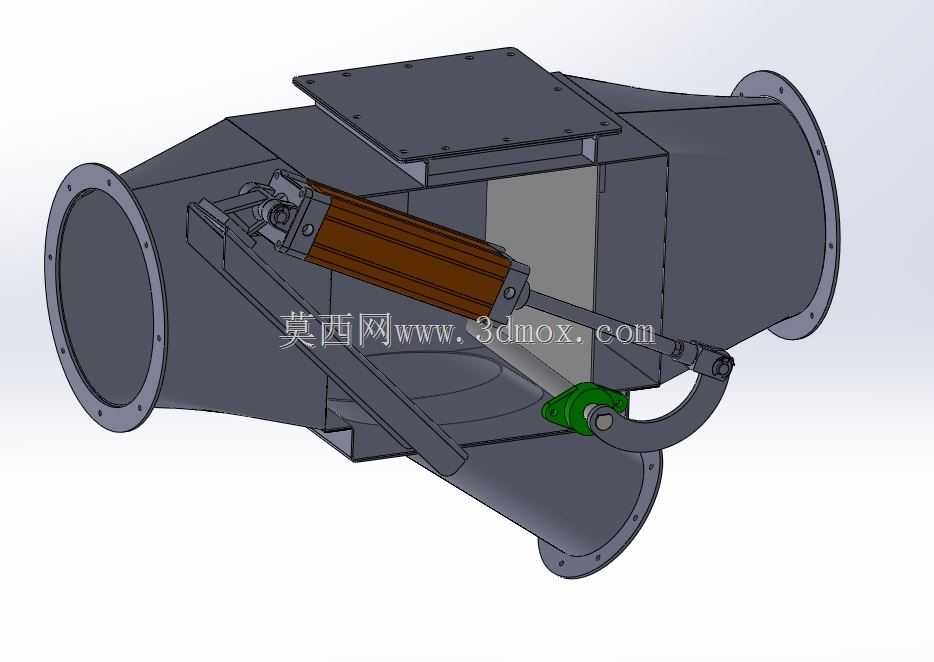

该翻板风管主要应用于工业通风除尘、物料气力输送、集中供排风系统的管路分支节点，承担不同风道之间的气流流向切换功能，可在单路进风的工况下，根据系统运行需求将气流导向两个不同的出风支路，也可反向实现两路进风向单路出风的汇流切换，常见于木工车间除尘系统、粮食加工输送管线、工业涂装排风系统、厂房集中空调通风管网等场景，替代传统多阀门组合的切换方案，减少管路冗余布置与风阻损耗。设备核心功能是通过内置翻板的角度翻转实现风道通断与流向切换，配套的气动执行组件可输出稳定的翻转扭矩，带动翻板在两个工作位之间快速切换，翻板边缘设置密封结构，在闭合状态下可有效阻隔非工作支路的气流串流，避免风压泄漏与不同支路介质混流，相比手动切换结构，可接入系统自控回路实现远程自动控制，适配连续化生产的管线自动调度需求。产品设计过程中优先考虑管路对接的通用性，两端及侧部的连接法兰采用标准圆形法兰规格，法兰螺栓孔位排布符合常规通风管路的安装尺寸规范，可直接与同管径的标准通风管道对接，无需额外制作过渡转接段；顶部设置可拆卸检修盖板，通过螺栓与本体紧固连接，日常维护时无需拆卸整体管路即可打开盖板，对内部翻板、转轴、密封件进行检查更换；气动执行组件外置安装在风管侧部的支架上，与内部翻板转轴通过曲柄连杆机构传动，将气缸的直线运动转化为翻板的90度回转动作，传动结构做了防卡滞设计，避免长期使用后积尘导致的动作卡顿，执行组件的安装位置预留了足够的操作空间，方便后期调整气缸行程与更换气动元件。外形结构采用方转圆的过渡腔体设计，中部方形腔体为翻板提供足够的翻转活动空间，避免翻板转动时与腔体内壁发生干涉，三个圆形接口的中心处于同一安装平面，可直接贴合墙面或管线支架安装，安装边界预留了法兰螺栓的操作空间，侧部气缸组件的外轮廓不超出法兰安装面的投影范围，不会与周边并行管线产生安装干涉，整体腔体做圆滑过渡处理，减少内部风阻与物料积留死角，降低气流输送过程中的压力损耗。
