民用电源插头注塑成型模具结构设计

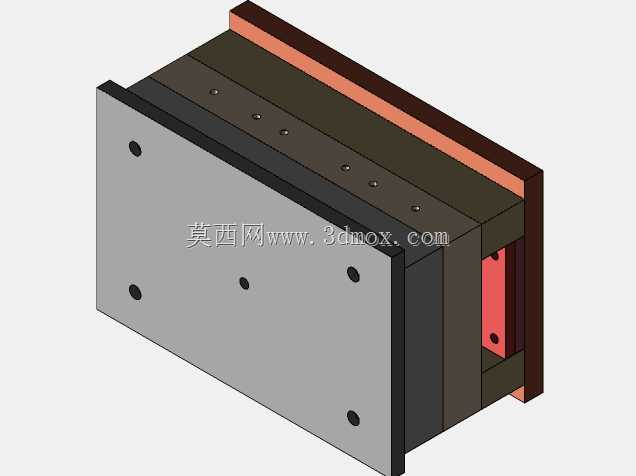

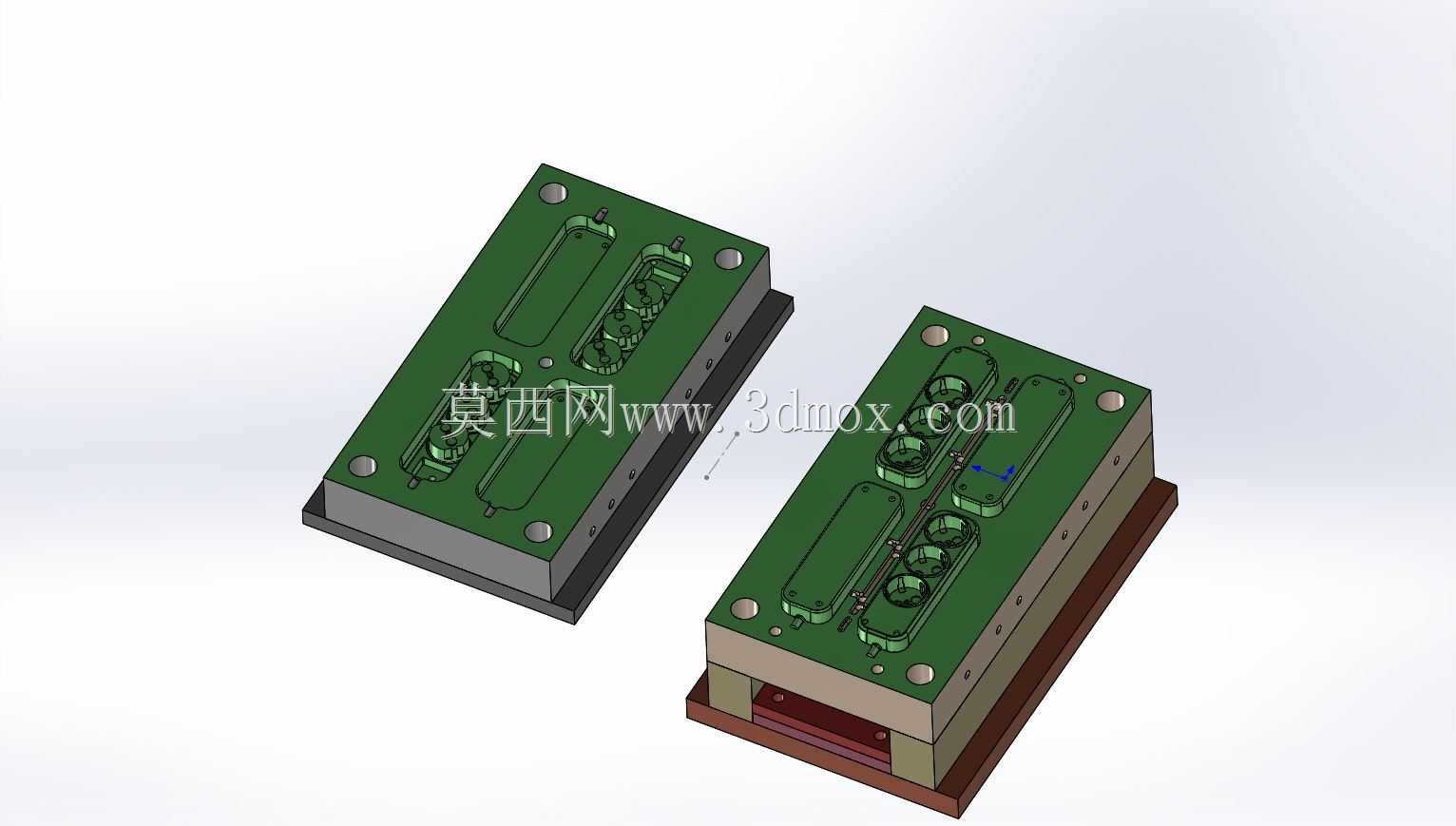

这套模具主要应用于民用低压电器配件生产领域，适配卧式注塑机的安装规格，专门用于批量生产常规两脚或三脚民用电源插头的绝缘塑壳部件，是电器接插件生产环节的核心成型工装，在小家电、电源适配器、民用布线等相关配件制造场景中承担塑件定型的核心作用。整套模架采用标准两板模结构布局，整体外形为规整长方体结构，安装面预留的固定孔位完全适配常规120吨-160吨卧式注塑机的工作台装夹边界，无需额外加装过渡垫板即可直接完成上机装夹，能有效缩短模具上机调试的准备周期。模具的定模侧设置了与插头外形完全贴合的整体式型腔，表面做了镜面抛光处理，能保证成型后插头塑壳的外表面无合模痕、无流纹，满足电器配件的外观质量要求；动模侧设置了对应的型芯结构，同时集成了顶出复位机构，开模后顶杆可平稳将成型完成的插头塑件从型芯上推出，避免顶出过程中塑件出现变形、白印等缺陷。设计过程中充分考虑了插头塑件的结构特性，在插针穿设的对应位置设置了精准的定位镶件，合模时可提前对预装的金属插针进行精准定位，避免注塑过程中插针出现偏移、浮起等问题，保证成型后插针与塑壳的结合强度符合电器安全标准要求。模架的导向结构采用了四组精密导柱导套配合，导柱做了渗碳硬化处理，长期反复合模也不会出现导向磨损偏移，能有效保证型腔与型芯的合模同轴度，减少飞边产生的概率。冷却回路采用了随形布局的水路设计，进出水接口设置在模具的非操作侧，不会与注塑机的操作空间产生干涉，水路覆盖整个型腔与型芯的核心区域，能保证注塑过程中模温均匀稳定，有效缩短塑件的冷却定型周期，提升单批次生产的成型效率。整套模具的分型面设置在插头塑壳的最大轮廓处，合模时分型面做了精密研配，能有效避免注塑过程中出现溢料飞边，减少后续人工修剪飞边的工序工作量，适配大批量连续生产的作业需求。
