电插头注塑成型模具结构设计

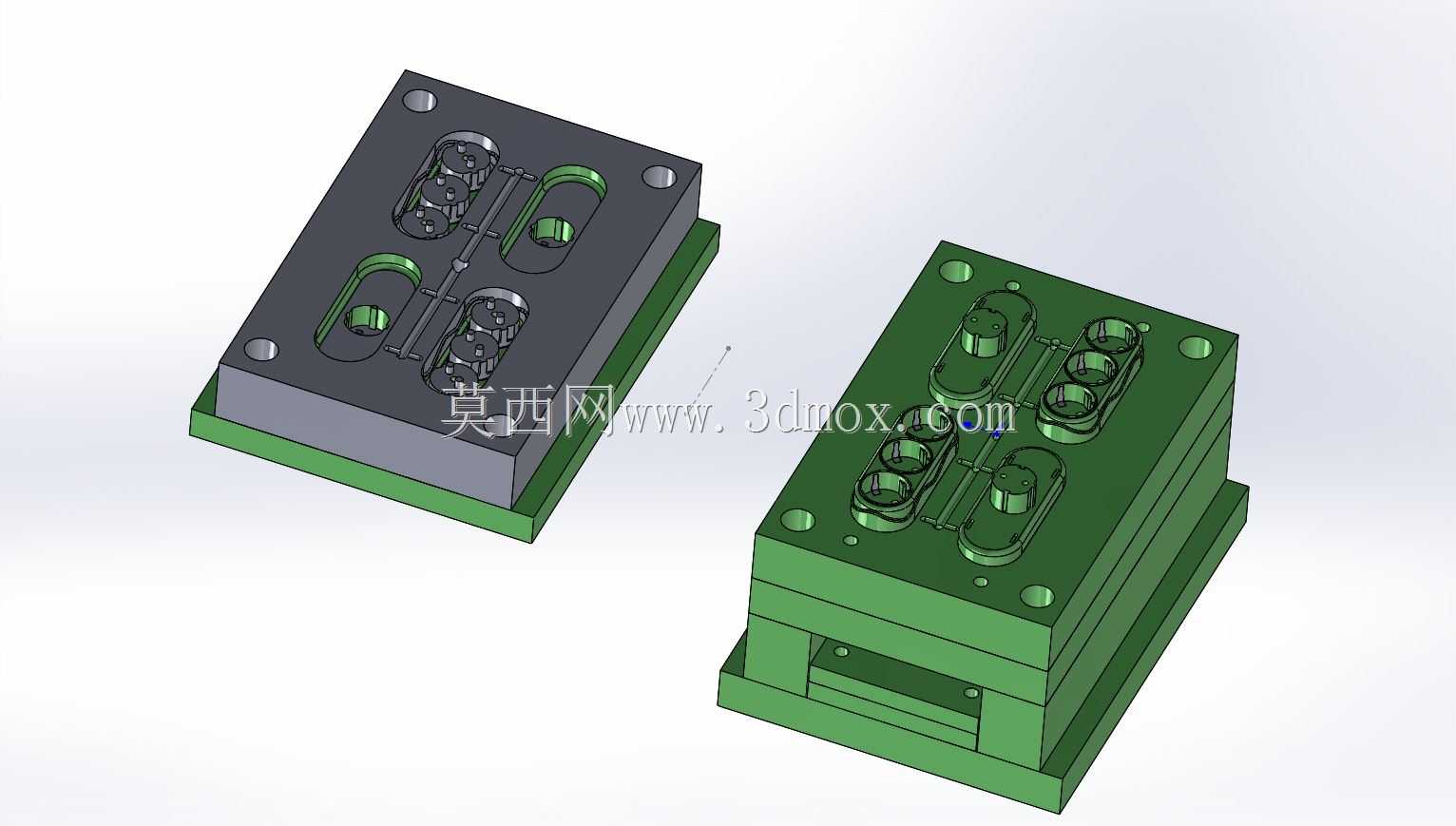

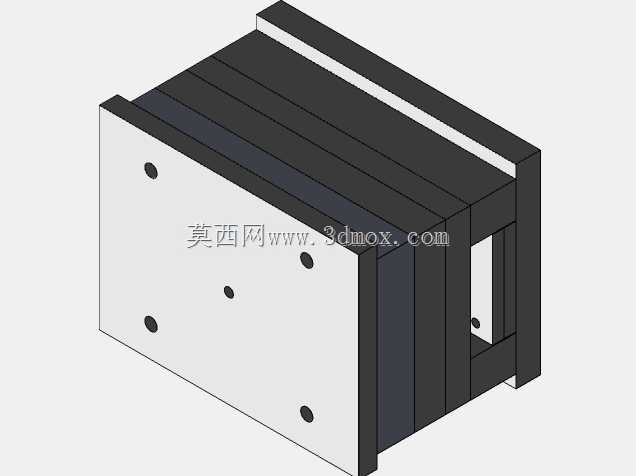

这款电插头成型模具主要应用于民用电器、工业接插件生产领域的注塑加工环节，适配卧式注塑机的安装使用需求，用于批量生产带插脚结构的一体式电插头塑胶包覆件，是电器配件生产环节的核心成型工装。在实际生产场景中，该模具可直接安装于标准吨位的注塑机台，通过合模、射胶、保压、冷却、开模、顶出的连续工序，一次性完成电插头主体的塑胶外壳成型，成型后的产品无需额外二次加工即可进入后续插脚压装、导通检测工序，能够大幅提升电插头产品的生产效率，降低单件生产成本。从功能特性来看，该模具采用一模多腔的结构布局，单次合模可同时成型多件电插头外壳，型腔排布均衡对称，能够保证各模腔进胶速度一致，避免出现缺胶、飞边、缩水等成型缺陷；模具内部设置了独立的冷却水路，可在保压完成后快速带走型腔内的热量，缩短产品冷却周期，提升整体生产节拍；顶出机构采用平稳的顶板顶出结构，顶出力分布均匀，不会在产品表面留下明显顶痕，保证成型后插头外壳的外观质量。设计思路上，该模具充分考虑了电插头产品的结构特殊性，针对插脚定位的需求设置了精准的镶件定位结构，合模时可精准固定插脚嵌件的位置，避免注塑过程中嵌件偏移导致的产品报废；分型面的选择贴合产品的外形轮廓，既方便开模后产品的顺利脱出，也能减少合模时的溢料风险；模架采用标准模架搭配定制型腔镶件的结构，后续生产中若出现型腔磨损，仅需更换对应镶件即可快速恢复生产，降低模具维护成本。从外形尺寸与安装边界来看，该模具整体外形方正，模架尺寸适配常规注塑机的拉杆间距，安装时可直接通过压板固定于注塑机的动定模安装板，无需额外定制转接工装；模具的总厚度符合对应吨位注塑机的容模厚度范围，开模行程预留了足够的取件空间，配合机械手可实现全自动无人化生产作业；模具的浇口位置设置在产品的非外观面，成型后浇口残留易于处理，不会影响插头产品的最终装配与外观效果。
