执手式室内房门锁具三维设计作品

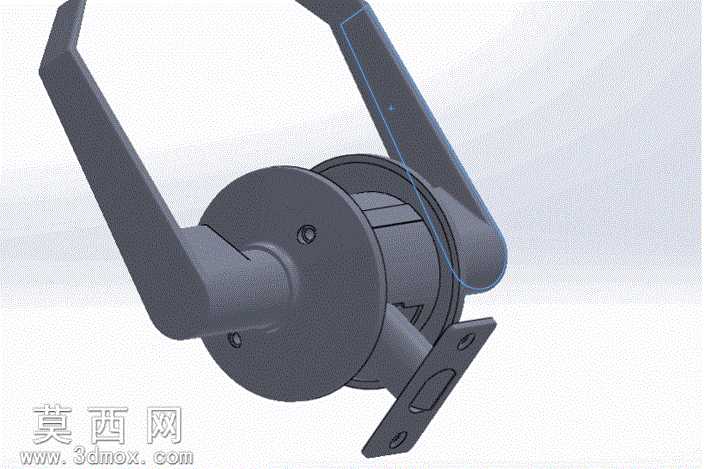

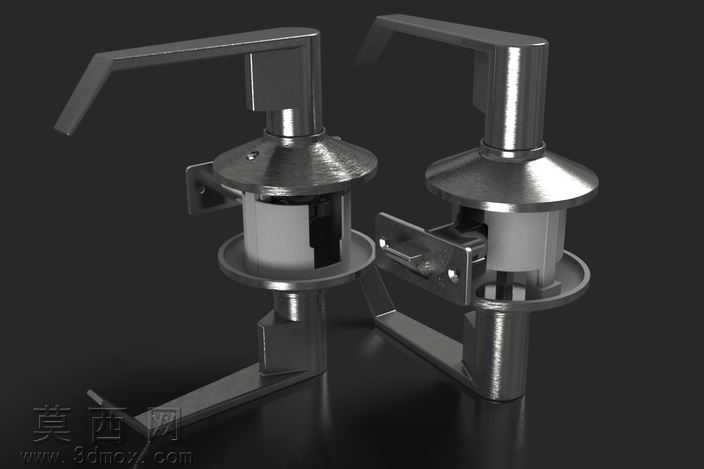

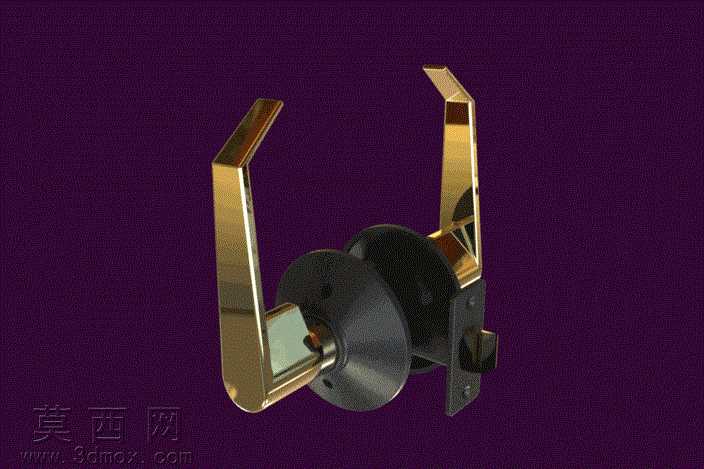

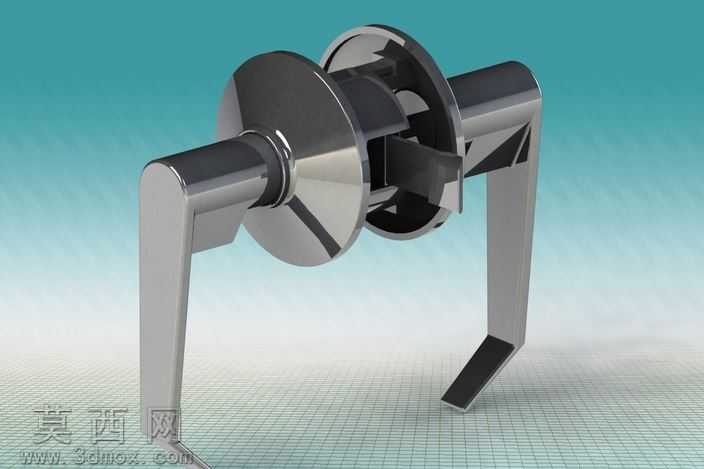

本作品为执手式室内房门锁的三维建模设计成果，建模阶段采用参数化特征建模思路，先对锁具整体结构进行模块化拆分，将整体划分为执手组件、锁芯基座、安装固定板、锁舌传动机构四个独立建模单元，各单元通过装配约束完成整体组合，保证各部件间的配合公差符合民用五金锁具的通用装配标准。建模过程中优先还原锁具的真实操作逻辑，执手与内部转轴采用同轴心配合，添加角度限位约束模拟真实执手的下压转动行程，锁舌与传动拨片间添加线性运动约束，可直观演示执手下压时锁舌回缩的完整传动过程，便于后续对锁具结构进行优化调整。材质与渲染阶段，针对不同部件的真实材质属性分别配置材质参数：执手部分采用亮面镀铬锌合金材质，调整金属反射粗糙度参数模拟电镀表面的高反光镜面质感，同时添加细微的表面划痕纹理提升真实感；锁体基座与安装固定板采用哑光黑色喷粉金属材质，降低反射强度，调整漫反射参数还原喷塑表面的细腻磨砂质感；内部传动结构采用普通冷轧钢材质，保留金属基础质感的同时添加轻微氧化暗调，区分不同部件的材质差异。渲染阶段采用深紫色哑光背景突出锁具主体，布置三点式布光方案，主光源从侧上方打亮执手的金属高光，辅助光源补全锁体暗部细节，背光源勾勒锁具轮廓，避免金属部件出现死黑区域，最终渲染效果清晰展现锁具的外观细节与结构层次。设计过程中充分考虑民用室内门锁的使用场景，执手造型采用符合人体工学的弯折角度，握持区域做圆角过渡处理避免尖锐棱角，安装固定板预留标准的房门安装孔位，锁舌伸出长度符合室内门锁的通用安全尺寸，整体结构在保证外观简洁美观的同时，完整还原了执手锁的内部传动逻辑，可用于锁具结构演示、五金产品展示、家装方案效果搭配等场景，建模过程中保留了各特征的参数化历史记录，可根据不同的门厚需求快速调整锁体长度、执手间距等关键尺寸，具备较高的可修改性与复用性。
