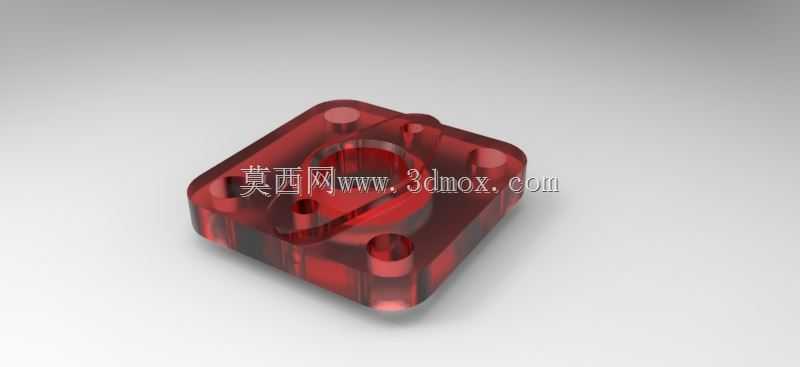

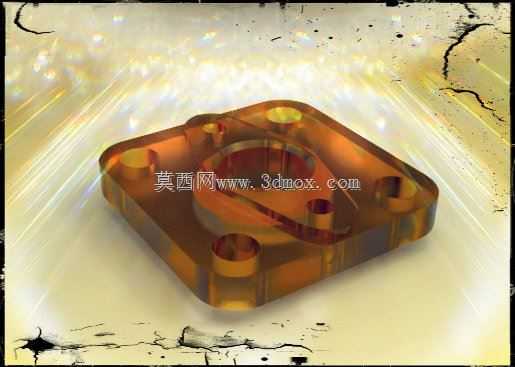

方形多孔安装式流体通路集成基座结构

该集成基座在小型流体控制回路、桌面级实验台气路搭建、紧凑型液压支路分配场景中应用广泛，可直接作为通路载体固定在设备安装面板上，替代零散的管路接头拼接结构，减少管路接头泄漏点，压缩整体安装空间。从结构设计来看，主体采用方形扁平构型，四个边角位置设置贯穿式安装孔，安装孔位与常规M3、M4规格紧固件匹配，安装时可直接通过螺栓将基座锁附在安装基准面上，安装边界规整，方形外轮廓无突出异形结构，排布时可紧密贴合相邻构件，不会产生额外的空间浪费。基座中部设置大直径沉腔结构，作为流体汇流的核心腔体，腔体周边分布多个不同直径的阶梯孔，分别对应不同通径的流体管路接入需求，孔位深度经过精准核算，可直接适配标准卡套接头、快插接头的拧入深度，无需额外加工避让位。设计过程中优先考虑了加工工艺性，所有孔位均采用垂直于安装面的直孔设计，可通过常规钻削、镗削工序一次装夹完成加工，避免斜孔、异形腔带来的加工难度提升，同时基座的壁厚均匀，在1.5MPa常规工作压力下不会出现应力集中导致的形变问题，边角位置做了小尺寸倒角处理，既去除加工毛刺，也避免安装时划伤操作人员或相邻管线。实际使用时，该基座可同时接入4-6路流体支路，中部沉腔可加装小型过滤芯或节流塞，实现汇流、初级过滤、流量分配的复合功能，不需要额外叠加功能阀块，整体厚度控制在12mm范围内，适配空间局促的小型设备内部安装需求，安装孔的中心距按照通用安装面板的孔位标准设计，可直接替换同规格的传统汇流板，不需要重新加工安装面板的孔位。
