立式自清洗废水过滤处理罐体结构

该设备主要应用于工业生产循环水处理、生产废水预处理、中水回用过滤等场景，可有效截留水体中的悬浮杂质、颗粒污物，避免后续管路、泵阀及处理单元被大颗粒杂质堵塞，保障整套水处理系统的稳定运行。在实际工况中，这类过滤罐体常安装在废水收集池出水端、循环水回水主管路位置，承担前端粗滤到精滤过渡段的杂质截留功能，适配化工、食品加工、表面处理、市政污水处理等多个领域的废水处理需求。

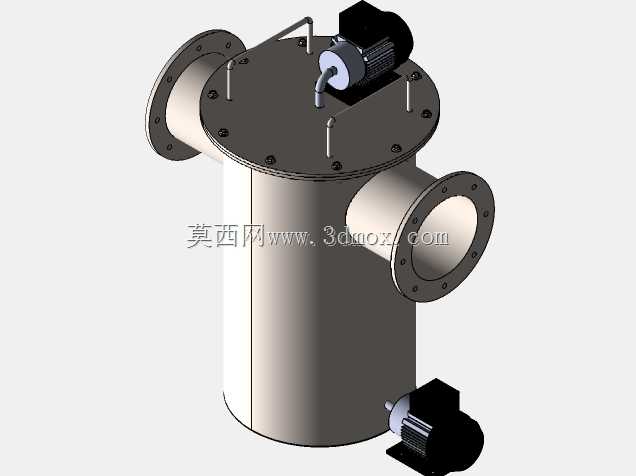

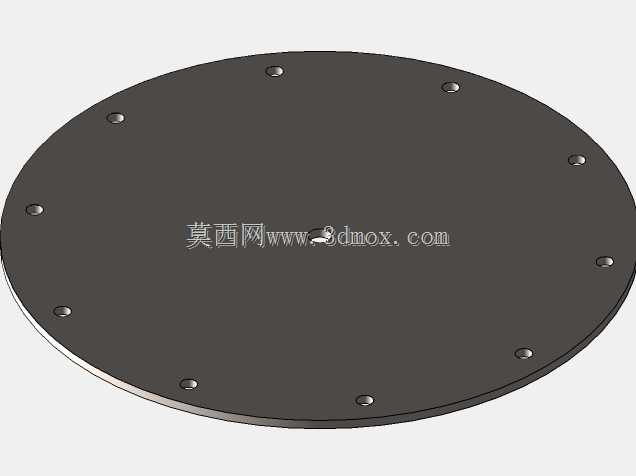

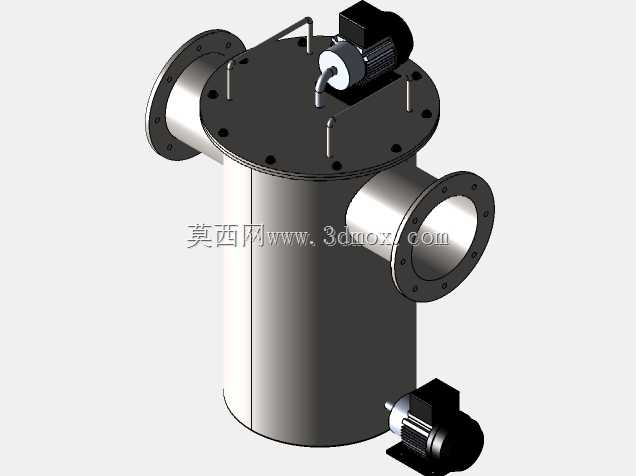

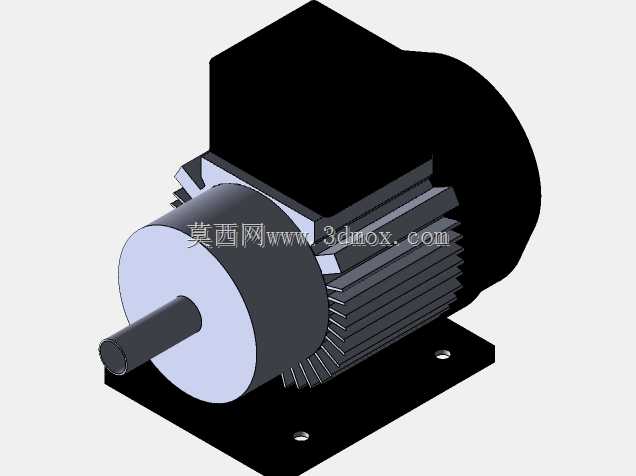

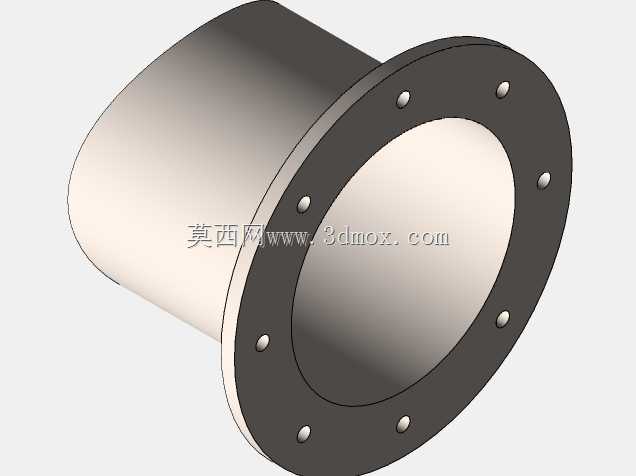

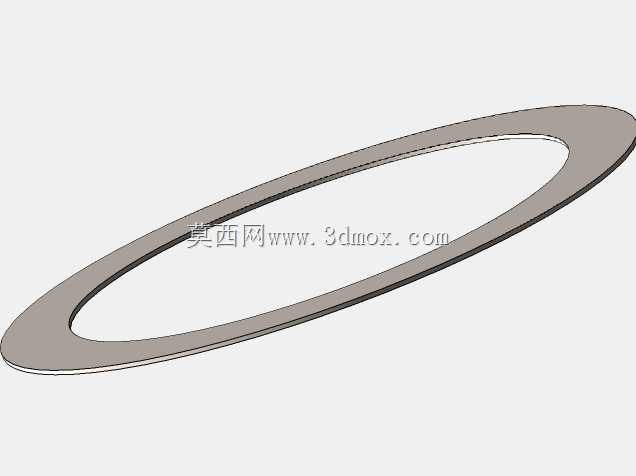

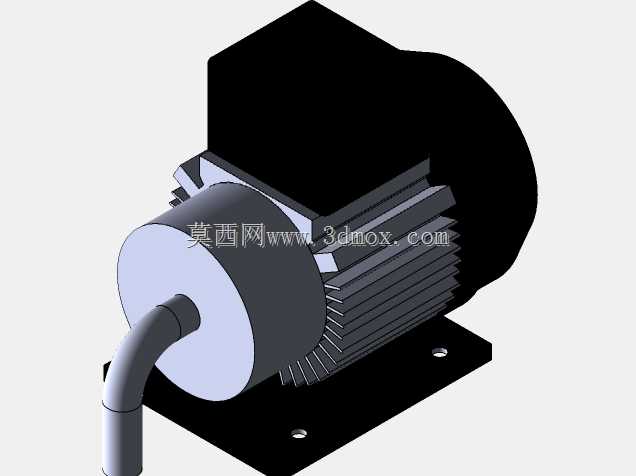

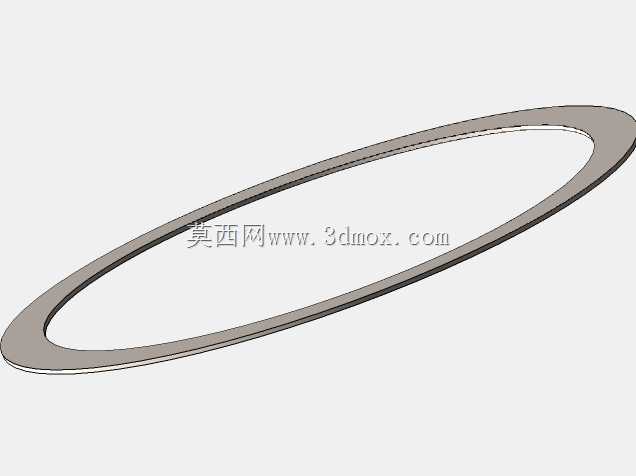

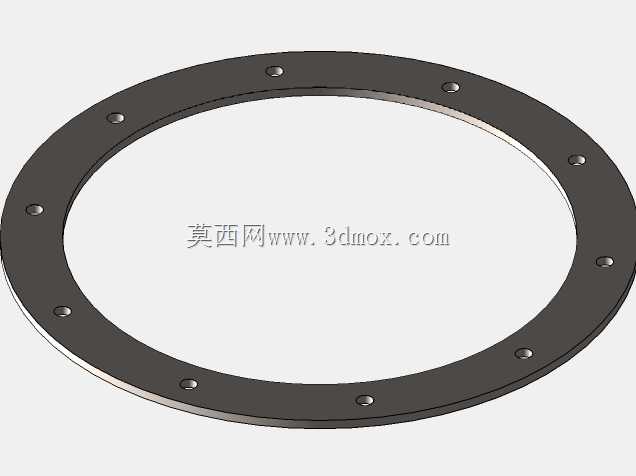

从功能特性来看，这款罐体采用立式承压结构设计，筒体采用等径直筒造型，顶部设置快开式法兰端盖，端盖上布置有吊装提手与锁紧螺栓，方便后期开盖更换内部滤网、检修内部构件；筒体两侧设置大口径法兰接口，分别作为进水与出水通道，法兰采用标准凸面法兰结构，可直接与同公称通径的工业管路对接，无需额外加工转接件。罐体顶部安装有驱动电机，用于带动内部的自清洗刷架转动，当滤网表面截留的杂质积累到设定压差值时，电机驱动刷体扫落滤网表面附着的污物，配合罐体下部的电动排污组件，可在不停机的状态下完成排污作业，无需人工拆解清洗滤网，大幅降低运维的人工成本与停机时间。

设计过程中优先考虑了承压稳定性与安装便捷性，筒体的壁厚取值适配常规0.6-1.0MPa的工业管路压力等级，底部设置的排污电机与排污阀采用侧装布局，避免占用罐体正下方的安装空间，安装时仅需预留两侧管路对接空间、顶部电机的检修空间以及下部排污阀的操作空间即可，整体安装边界紧凑，适合在空间有限的车间管路夹层、水处理站设备间内布置。进出水口的法兰中心高度经过统一设计，可直接对接同高度的水平敷设管路，无需额外设置弯头调整管路走向，减少管路的水头损失。内部滤网采用不锈钢楔形网结构，可根据处理水质的杂质粒径需求更换不同过滤精度的滤网组件，适配不同工况的过滤要求；罐体内部还设置有导流挡板，避免进水直接冲刷滤网造成局部磨损，延长滤网的使用寿命。
