撬装框架式30英寸工业过滤设备

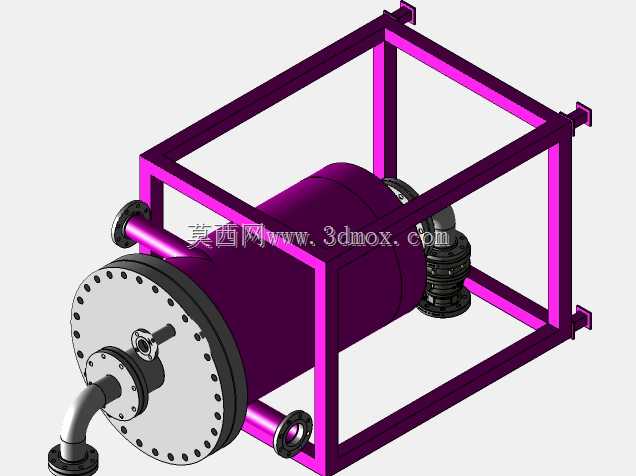

这款撬装式过滤设备主要面向工业流体处理场景设计，可广泛应用于化工原料输送预处理、工业循环水杂质截留、轻工制程流体净化、市政供水支线过滤等多个作业场景，能够在连续化生产流程中持续滤除流体中携带的固体颗粒、絮状杂质、管道锈蚀脱落物，避免下游精密阀门、计量仪表、泵体叶轮以及反应设备受到硬质颗粒的磨损或流道堵塞，保障整套流体管路系统的长期稳定运行。设备采用卧式罐体搭配一体式方管焊接框架的结构设计，核心过滤罐体选用承压能力优异的筒型结构，端盖采用周布螺栓的快开式密封连接结构，无需完全拆卸全部紧固件即可开启端盖完成内部滤芯的更换与罐体内部的冲洗作业，大幅降低日常运维的操作时长与劳动强度。罐体侧面预留多组标准法兰接口，可灵活适配不同走向的进出管路，侧置的弯管排污接口可在设备停机泄压后快速排空罐内残留积液与截留的杂质，无需额外拆卸主管道即可完成排污操作。外围的方管焊接框架采用等边角钢与矩形管拼焊成型，框架各支脚预留标准安装孔位，既可以通过膨胀螺栓直接固定在混凝土地面基础上，也可以适配撬装底座实现整体吊装转运，无需在安装现场重新拆分组装管路与罐体，大幅缩短现场安装调试的周期。框架内部预留充足的操作空间，运维人员可轻松触及端盖锁紧件、阀门操作位与接口法兰，日常巡检、滤芯更换、密封件检修等作业均可在框架范围内完成，无需额外预留过大的侧向操作空间。设计过程中充分考虑了工业现场的管路布局兼容性，罐体接口的中心高度、框架的整体外轮廓尺寸均匹配常规工业管路的架设高度，可直接对接同通径的工业管道，无需额外定制变径接头或加高安装基础。罐体与框架之间设置有减震缓冲垫，可降低流体高速通过罐体时产生的振动传递，避免框架长期受振动影响出现焊缝开裂或连接螺栓松动的问题。设备整体结构紧凑，在保证30英寸滤芯安装空间与足够过滤面积的前提下，尽可能压缩了整体占地尺寸，适合安装在厂房管路夹层、设备旁侧预留空位等空间相对局促的安装点位，同时框架的顶部横梁可作为临时承重位，方便运维人员放置工具与更换配件，进一步提升现场作业的便利性。
