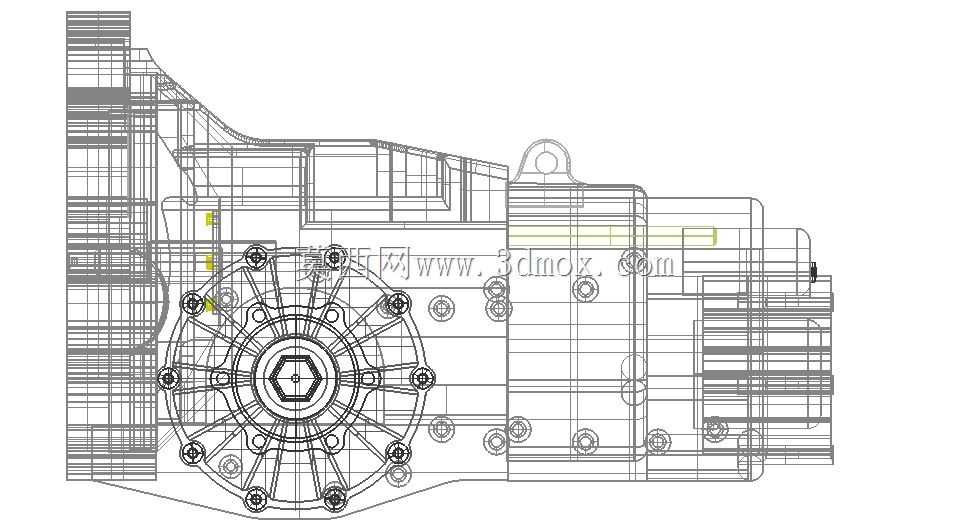

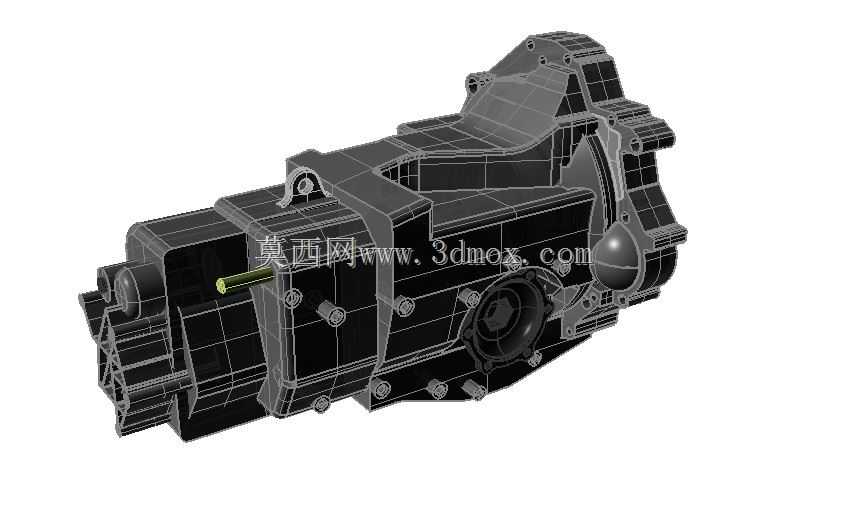

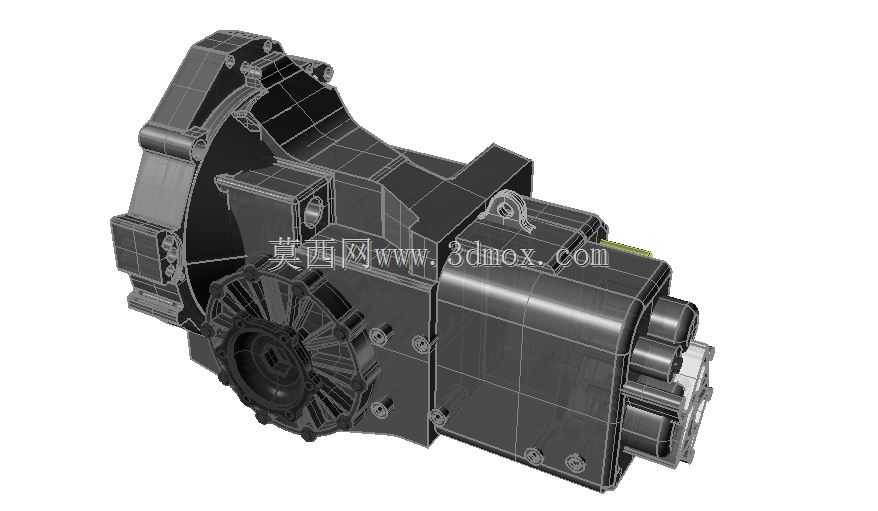

奥迪012五速手动变速器结构设计

这款五速变速器是适配前置前驱乘用车的核心传动部件，主要应用于紧凑型家用轿车的动力传递场景，承担着将发动机输出扭矩按照行驶工况进行转速、扭矩匹配转换的核心作用，能够在车辆起步、加速、匀速巡航、爬坡等不同行驶状态下，通过不同档位的齿轮组啮合，为驱动轮提供适配的扭矩与转速输出，保障车辆在复杂路况下都能获得合理的动力表现，同时兼顾燃油经济性与行驶平顺性。从功能特性来看，该变速器采用横置布局设计，匹配前驱车型的动力舱布置需求，五个前进档均配备同步器结构，能够大幅降低换挡过程中的齿轮冲击，让换挡操作更顺畅，减少驾驶员的操作力度，同时延长齿轮副的使用寿命；倒档采用独立惰轮布局，避免前进档与倒档的运动干涉，保障换挡逻辑的可靠性。在设计思路上，整体壳体采用高压铸铝材质的轻量化设计思路，在保证壳体结构强度、承受齿轮啮合冲击力的前提下，尽可能降低部件自重，减少整车前部的簧下质量负担，提升车辆的操控表现；内部轴系采用两轴式布局，相比传统三轴式变速器结构更紧凑，轴向尺寸更短，能够更好适配横置前驱车型局促的动力舱安装空间，输入轴与输出轴的中心距经过精准匹配，既保证各档位齿轮的传动比设置符合家用车的动力需求，也控制了整体壳体的轮廓尺寸。从安装边界来看，该变速器的输入端匹配离合器壳体的安装定位止口，能够与对应排量的发动机缸体端面精准贴合，定位销孔位置严格按照动力总成的安装坐标设计，保证装配时的同轴度，避免运行过程中出现轴系偏磨；输出端两侧设计有等速驱动轴的连接法兰接口，直接对接两侧半轴将动力传递至前轮；壳体外部的选换档机构安装位、离合器分离拨叉支撑位、发动机悬置安装点都经过位置校核，能够在不改动周边附属部件的前提下完成动力总成的装配，壳体上预留的油道、加油口、放油口位置也充分考虑了整车装配后的维护便利性，不需要拆解周边部件即可完成变速器油的更换操作。内部齿轮组采用斜齿设计，相比直齿齿轮啮合重合度更高，传动过程更平稳，运行噪音更低，能够有效降低车辆行驶过程中的传动系统噪音，提升座舱内的静谧性；各档位的传动比设置经过反复调校，一档大传动比保障爬坡与起步时的充足扭矩，最高档的小传动比能够让车辆在高速巡航时保持较低的发动机转速，降低巡航油耗与发动机磨损。
