摩擦式无齿轮变速传动机构结构展示

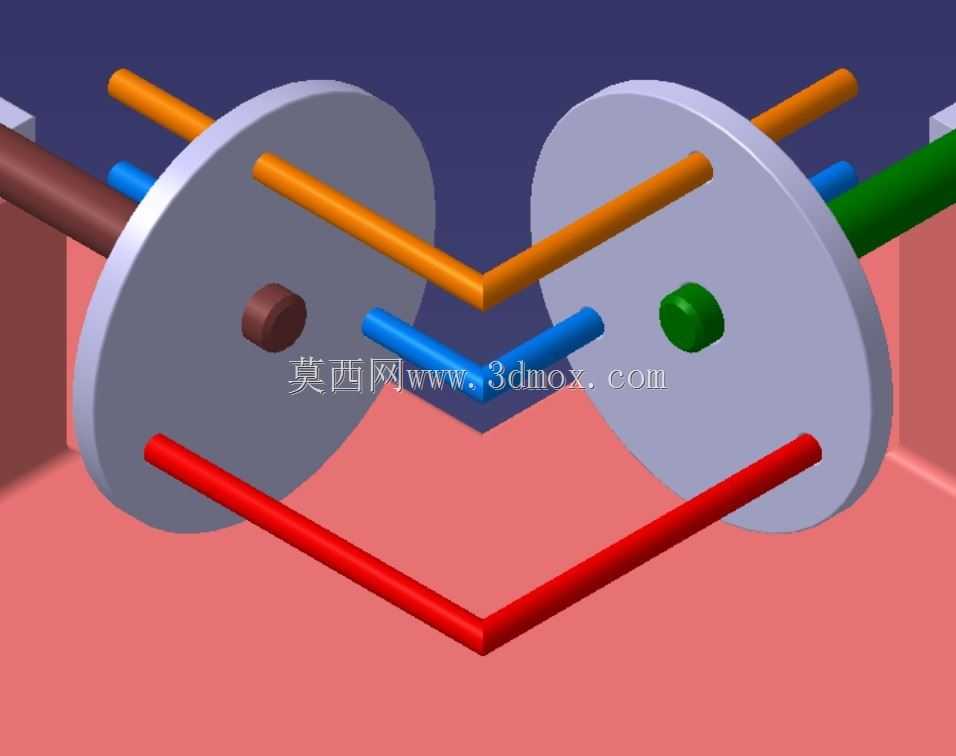

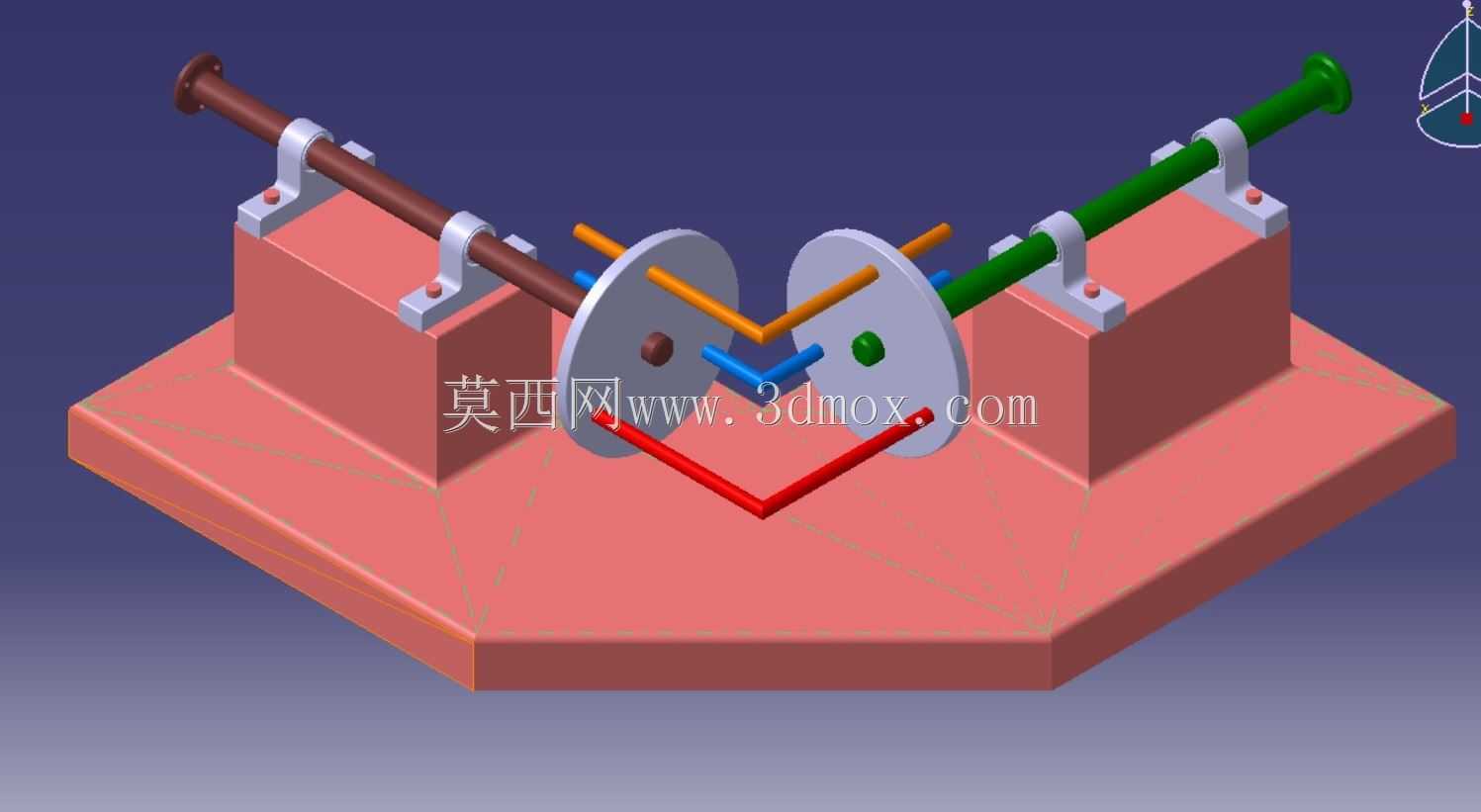

这款无齿轮变速传动机构，主要面向对传动平稳性、静音性有较高要求的轻载传动场景，常见应用于精密实验设备、小型轻工输送装置、教学演示教具以及对噪音控制严苛的办公类机械传动环节，区别于传统齿轮啮合的变速结构，它依靠摩擦盘间的接触摩擦力完成动力传递与转速调节，从根源上避免了齿轮啮合带来的回程间隙、啮合冲击与运行噪音，在低速轻载的精密传动场景中有着独特的应用优势。从实际用途来看，该机构可以在不中断动力传输的状态下，通过调整两个摩擦盘的接触位置，连续改变输出轴的转速，实现无级调速的效果，相比有级变速结构，它可以让设备获得适配工况的最佳传动转速，不存在换挡顿挫、转速阶跃的问题，能够让设备运行过程更加顺滑，尤其适合需要连续微调转速的实验类、演示类设备使用。从功能特性上看，该机构采用对称双支座支撑的轴系布局，输入与输出轴分别通过两个带紧固结构的支座固定在安装基座上，轴系运行稳定性更强，能够避免长轴传动过程中出现的挠曲变形，保证摩擦盘之间的接触压力均匀稳定，不会因为轴系偏斜导致传动打滑、传动效率下降的问题。两个相对布置的摩擦盘是核心传动部件，盘间通过V型结构的传动件完成动力衔接，调整摩擦盘与传动件的接触半径，即可改变传动比，实现输出转速的连续变化，整套机构还集成了运动仿真的运动约束逻辑，能够完整还原实际运行时的部件运动关系，直观展示无齿轮变速的传动原理。从设计思路来看，这款机构优先保证了传动结构的直观性与安装维护的便捷性，整体采用卧式安装布局，底部为整块多边形安装基座，所有支撑部件、轴系组件都直接固定在基座平面上，安装时不需要复杂的对位调整，只需要将基座固定在设备的安装平面上，完成输入输出轴与动力端、负载端的连接即可投入使用。安装边界方面，整套机构的基座为规整的平板结构，支撑座高度统一，输入轴与输出轴处于同一水平高度，轴端伸出长度预留了充足的联轴器安装空间，不会出现安装干涉问题，整体结构紧凑，不需要额外预留过大的安装避让空间，摩擦盘的外侧预留了调速操作的空间，方便后续加装调速操控组件，适配不同设备的安装需求。整套结构没有复杂的异形零件，大部分组件都采用常规机械加工即可完成制造，制造成本较低，同时摩擦传动的结构在过载时会产生打滑，能够对后端负载起到一定的过载保护作用，避免负载卡滞时损坏动力端部件，进一步提升了传动系统的运行可靠性。
