多头传动蜗杆轴精密机械结构设计

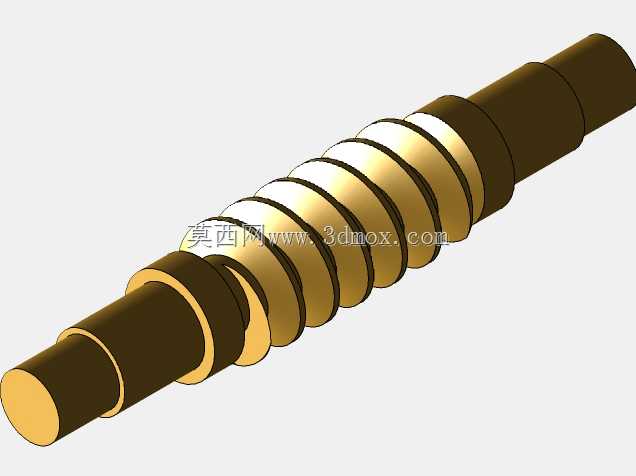

该蜗杆轴是蜗轮蜗杆传动副中的核心主动构件，主要应用于需要大传动比、低运行噪音、反向自锁需求的机械传动场景中，常见于小型输送设备的减速单元、精密进给机构、升降传动装置、阀门驱动机构以及轻工自动化设备的动力传输环节，能够在交错轴之间实现平稳的动力与运动传递，相比齿轮传动具备更小的安装空间占用与更高的单级传动比，可有效减少多级传动带来的累积误差与结构冗余。从功能特性来看，该零件采用一体式轴杆与蜗杆齿形集成设计，两端预留不同直径的阶梯轴段用于装配支撑轴承与传动连接件，中间段为连续的多头螺旋齿结构，齿面经过参数化优化，啮合过程中与蜗轮齿面的接触面积更大，传动过程中载荷分布更均匀，可承受持续的交变扭矩载荷，同时螺旋升角经过精准计算，具备可靠的反向自锁特性，可避免负载端反向驱动带来的设备位移或安全隐患，适配中低速、中等载荷的连续运转工况。在设计思路上，整体采用阶梯轴的结构形式，从两端到中间齿段的直径逐步过渡，避免轴径突变带来的应力集中问题，轴肩位置预留了轴承安装的定位端面，可实现装配过程中的轴向精准定位，无需额外添加定位套等冗余零件；螺旋齿段的齿厚、齿距与齿形弧度经过参数化匹配，可与对应参数的蜗轮形成无侧隙啮合，降低传动回程误差，满足精密传动场景的精度要求，同时齿段两端做了平滑过渡处理，避免啮合起始与结束位置的齿面磕碰与应力集中。从安装边界来看，两端轴段的直径与长度适配常规深沟球轴承的内孔尺寸，安装时可直接将轴承压装到对应轴段，通过轴肩实现轴承内圈的轴向固定，整体轴的总长与齿段的居中布局，可适配常规减速箱体的内腔安装空间，装配时无需对箱体结构做额外改造，两端伸出的轴端可分别安装联轴器、同步带轮等动力输入连接件，动力输入端可直接对接伺服电机或普通驱动电机的输出轴，将电机的高转速低扭矩输入转化为低转速大扭矩输出，传递到末端执行机构。该零件的结构设计兼顾了传动性能与装配便捷性，整体结构紧凑，刚性充足，在长期运转过程中可保持稳定的传动精度，不易出现齿面磨损、轴段变形等问题，能够适配多数常规减速传动场景的使用需求，可直接作为通用传动部件应用到各类需要交错轴减速传动的机械设备中。
