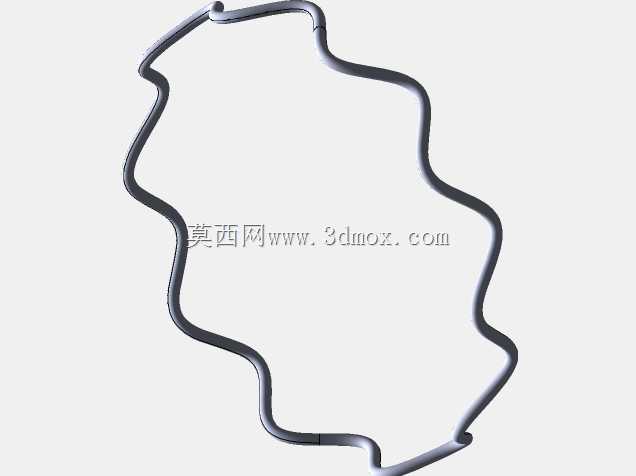

异形闭合循环管路弯制构件设计

该异形闭合弯管构件主要应用于中小功率内燃机的冷却回路密封连接、小型液压系统的闭式循环油路布设，以及特种实验设备的恒温介质循环通路场景，作为连通不同功能模块的介质输送载体，承担着在有限安装空间内完成流体无泄漏导向输送的核心作用，能够适配安装界面存在多处凹凸避让结构的紧凑设备布局，避免管路与周边运动部件、结构支撑件产生干涉。从功能特性来看，该构件采用等径圆管连续弯制成型，整体为无断点的闭合环形轮廓，管身全程保持均匀的弯曲曲率过渡，不存在直角弯折或管径突变结构，能够有效降低介质在管内流动时的局部阻力损失，减少紊流、气蚀等不良流态的产生概率，保证循环介质的输送稳定性，同时连续平滑的弯管结构也能降低管路内部的应力集中风险，在承受介质脉动压力、设备运行振动时具备更优的抗疲劳性能，减少长期使用过程中焊缝、弯折处出现开裂泄漏的隐患。在设计思路层面，该构件的轮廓完全依托目标设备的安装边界进行逆向拟合，首先根据设备内部需要避让的凸台、紧固件、运动组件的位置坐标，提取出管路可通行的安全包络空间，再基于流体流动的最小阻力原则，在安全包络内规划出连续平滑的中心轨迹线，通过方程曲线驱动的参数化建模方式生成管体扫掠路径，保证每一段弯弧的曲率半径都满足管材冷弯工艺的最小半径要求，避免弯制过程中出现管身瘪陷、壁厚过度减薄的问题，同时在管路的对接端头位置预留了标准的密封接口安装余量，方便后续与快插接头、密封法兰进行装配对接。从外形尺寸与安装边界来看，该构件整体外轮廓为不规则类环形，横向与纵向的最大外廓尺寸适配小型动力设备的上部安装空间，管身与周边结构件的最小安全间隙控制在3毫米以上，既不会占用过多的设备内部空间，也能避免设备运行振动时管身与周边部件发生摩擦磕碰，管路的两个对接端头处于同一安装平面上，对接端面的平面度公差控制在0.1毫米以内，能够保证装配后密封件的均匀压缩，实现可靠的静密封效果，整体安装时无需额外增加复杂的固定支架，依托两端接口的锁紧力即可实现稳定固定，适配批量装配的生产节奏。
