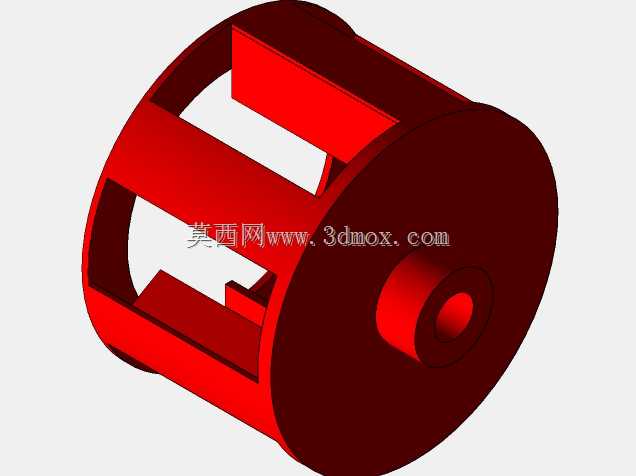

离心式鼓风设备叶轮结构三维设计

该结构为离心式鼓风机的核心叶轮部件，是鼓风送风设备中实现动能转换、完成气体增压输送的关键执行构件，广泛应用于工业厂房通风换气、生产设备风冷却系统、环保除尘风送系统、物料气力输送、暖通空调送风回路等场景，承担着将转轴输入的旋转机械能转化为气体压力能与动能的核心作用，直接决定整套鼓风设备的送风效率、风压参数、运行噪音水平与运行稳定性。从功能特性来看，该叶轮采用前弯式多叶片结构设计，相较于普通直叶片叶轮，能够在相同转速下获得更高的出口风压，适配中低压送风场景的使用需求；整体采用筒式轮盘一体化结构，单侧设置带同轴安装孔的轮毂端，轮毂中心的通孔用于与驱动电机输出轴配合定位，端面上预留的环形凸台可与轴端锁紧件配合，实现叶轮轴向的可靠固定，避免高速运转过程中出现轴向窜动。在设计思路层面，该叶轮充分考量了高速旋转工况下的结构强度与动平衡要求：叶片沿轮体内腔周向均匀排布，每片叶片的型线、厚度、安装角度保持完全一致，相邻叶片间形成等截面的气流流道，既能够保证气流沿流道顺畅导出，降低气流紊流带来的能量损耗与气动噪音，也能让叶轮整体质量分布均匀，减少高速旋转时的偏心振动，延长配套驱动轴承的使用寿命；轮体外侧采用封闭筒式轮缘结构，能够约束气流沿径向甩出的路径，避免气流从轮缘侧泄漏，提升鼓风效率。从安装边界与尺寸适配来看，该叶轮的轴向长度、外径尺寸与轮毂安装孔直径均按照常规小型离心鼓风机的安装腔体尺寸设计，能够直接适配对应功率的驱动电机输出轴，安装时仅需将轮毂孔与电机轴对齐推入，通过轴端紧固件锁紧即可完成装配，无需额外定制转接连接件；叶轮整体的旋转外径小于风机蜗壳的内腔直径，装配后叶片外缘与蜗壳内壁保留均匀的安全间隙，既不会出现运转擦碰问题，也能将间隙泄漏损失控制在合理范围内。结构细节上，叶片与两侧轮盘的连接位置做了圆弧过渡处理，能够有效分散高速旋转时叶片根部的应力集中，避免长期交变载荷下出现叶片开裂、变形等失效问题，整体结构兼顾了送风性能、结构强度与装配便利性，能够满足常规民用、工业场景下中低压送风的使用需求。
