带安装耳的圆形腔体端盖结构设计

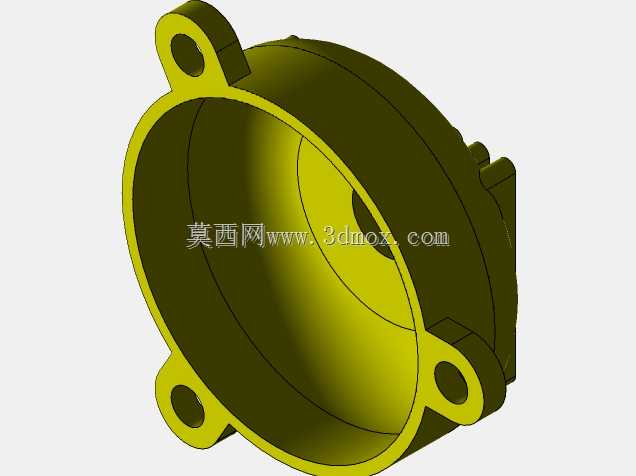

该带安装耳的圆形腔体端盖，主要应用于中小型动力传动组件、小型泵体、气动执行元件以及精密机电设备的腔体端部密封场景，是设备壳体总成中承担腔体封闭、内部元件防护、安装定位功能的核心配套零件。在实际设备运行过程中，这类端盖首先需要隔绝外部粉尘、水汽、切削碎屑等杂质进入设备腔体内部，避免腔体内的传动件、电子元件、运动配合面受到异物侵入造成磨损、短路或者卡滞故障，同时也能够阻挡腔体内的润滑介质向外渗漏，维持设备内部润滑系统的密闭循环环境，保障设备长期运行的稳定性。从产品功能特性来看，该端盖采用一体化铸造成型后做精密机加工的工艺路径，主体为深腔碗状结构，侧壁厚度均匀过渡，既能够保证足够的结构强度承受腔体内外的压力差，也能避免壁厚不均带来的铸造应力变形问题。端盖外缘均匀分布三个带通孔的安装耳，安装耳与端盖主体做圆弧过渡加强处理，能够分散螺栓锁紧时的应力集中，避免安装锁紧过程中耳部出现开裂变形，三个安装点位呈120度均匀排布，相比两点安装具备更好的对中性，安装后受力均匀，长期受振动影响也不易出现松动偏移。在设计思路上，该端盖的内腔轮廓完全匹配对应设备腔体的内部元件轮廓，预留了足够的元件避让空间，内壁做光滑圆弧过渡，没有突兀的直角结构，既能够减少铸造过程中的应力集中，也能避免腔体内介质流动时出现涡流死角。端盖的开口端面设计有精加工的密封配合面，能够适配O型密封圈或者平面密封垫片，安装后可以实现可靠的静密封效果，端盖侧壁预留的局部凸台结构，可用于安装透气塞、油位检测接头或者接线引出组件，拓展端盖的功能适配性。从外形尺寸与安装边界来看，该端盖的主体外径适配常规直径的圆形设备腔体，三个安装耳的外圆轮廓超出主体外径一定距离，安装孔的中心距按照通用机械安装接口标准设计，能够适配多数同规格的设备壳体安装位，安装时不需要对原有设备壳体做额外的打孔改造，端盖的整体轴向深度经过精准测算，安装后不会与腔体内的运动元件发生干涉，同时也不会过度增加设备的整体轴向尺寸，能够满足紧凑化设备的安装空间要求。
