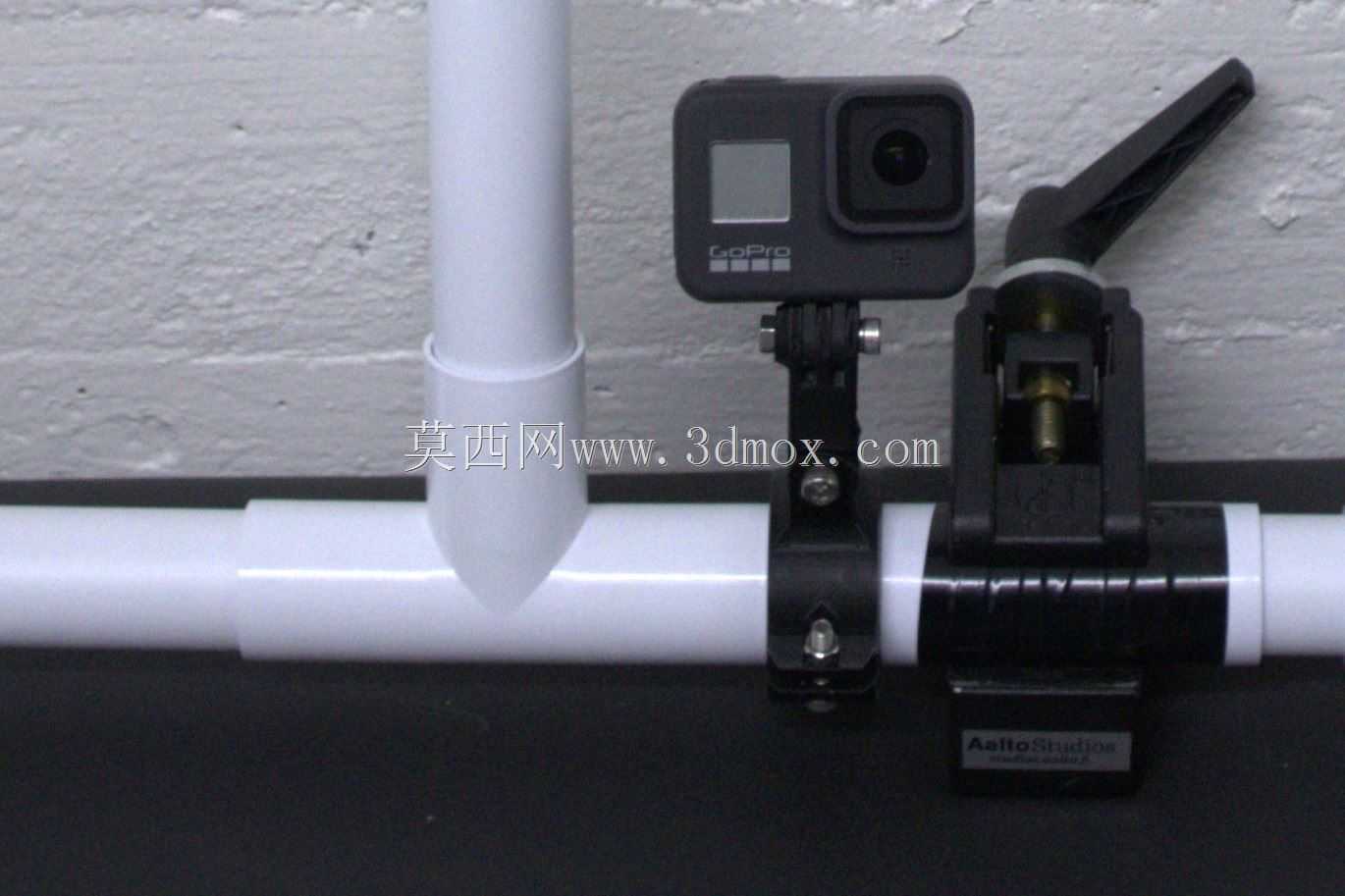

GoPro相机管夹式固定安装支架结构

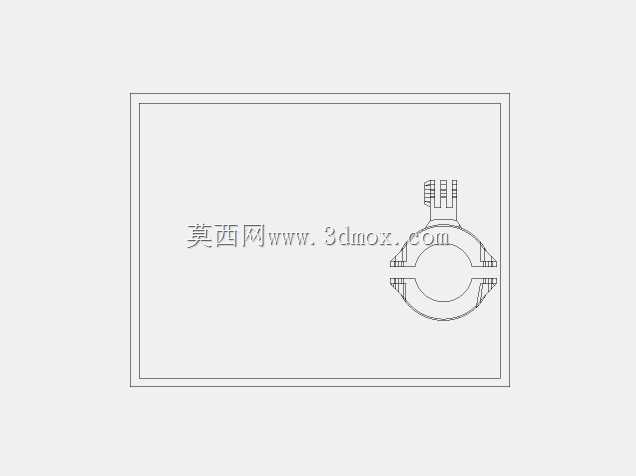

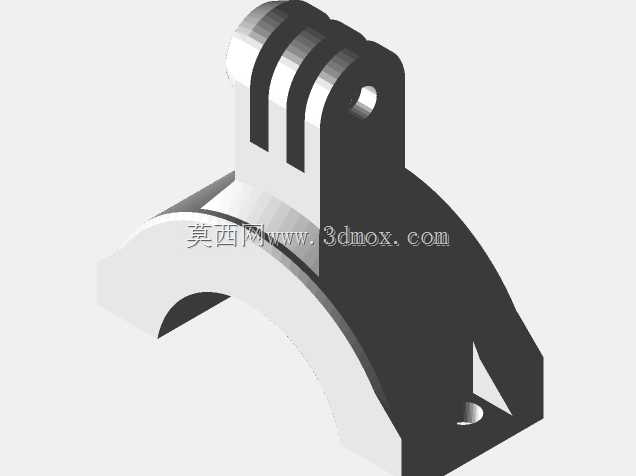

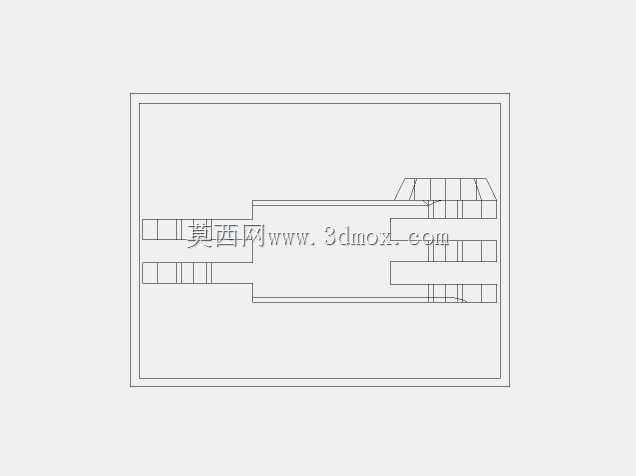

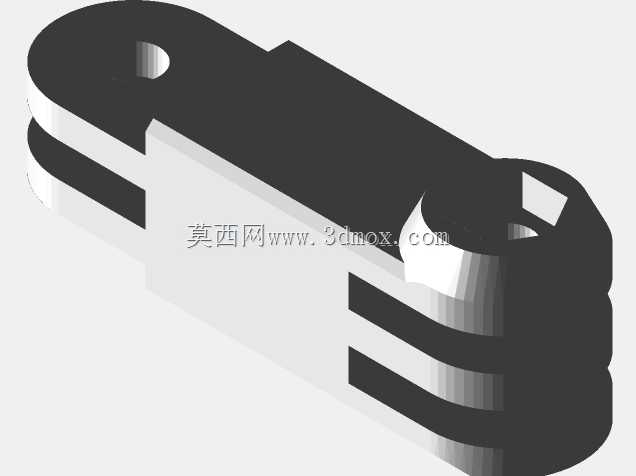

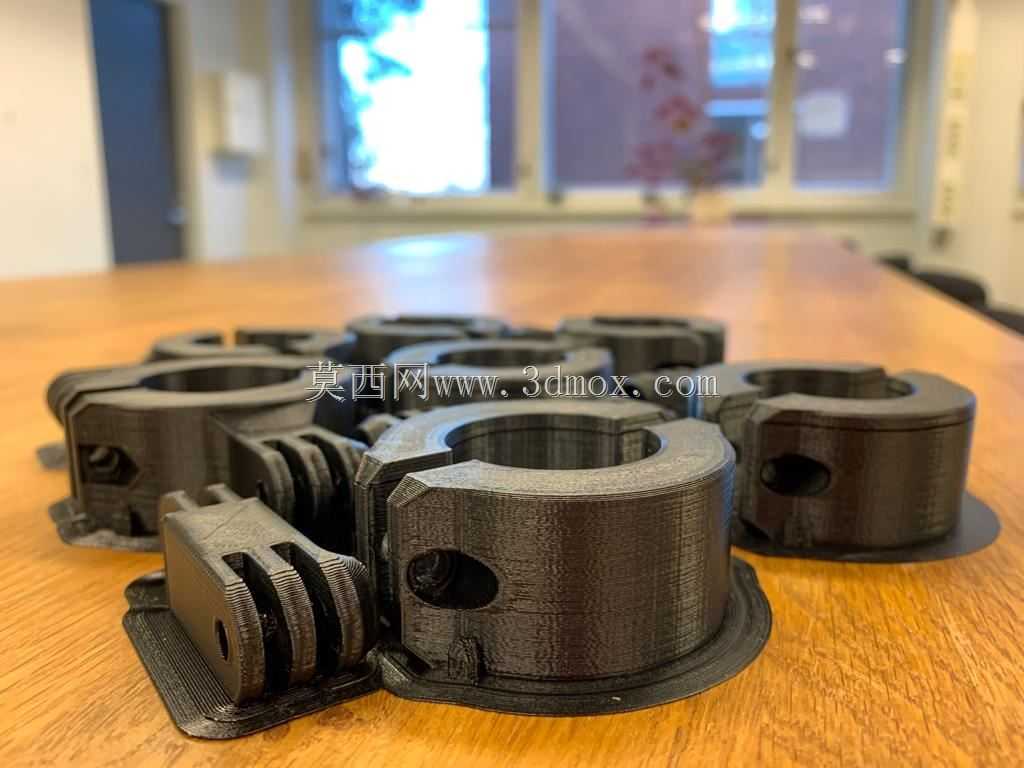

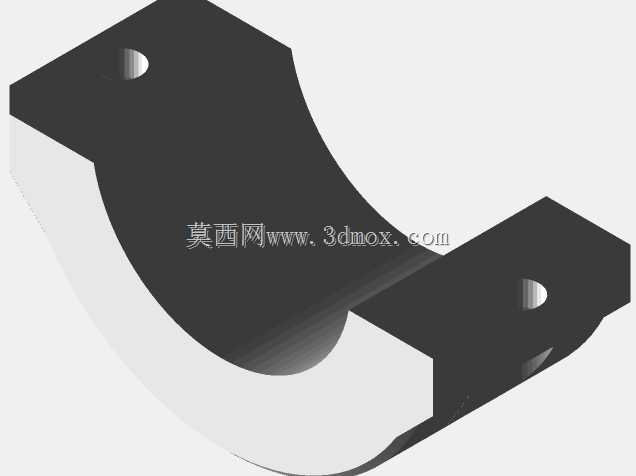

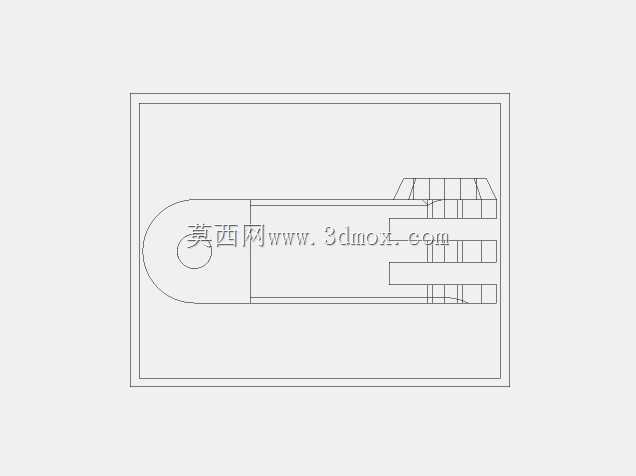

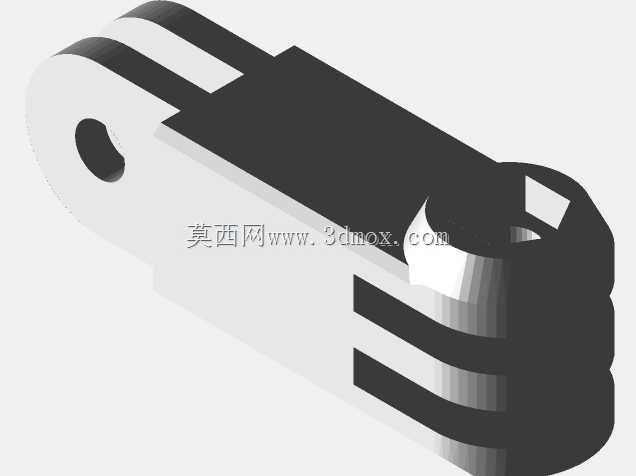

这款固定支架主要面向运动相机户外搭载场景设计，可适配常见的圆管类搭载基体，广泛适用于骑行、水上运动、户外拍摄等场景下的运动相机固定需求，解决了运动相机在管状载体上快速装拆、稳固固定的使用痛点，避免拍摄过程中相机移位、脱落导致的画面抖动或设备损坏问题。支架整体采用分体式夹装结构，核心功能是通过抱紧式夹持实现与管状基体的可靠连接，同时预留标准的运动相机连接位，可直接适配GoPro系列运动相机的安装接口，无需额外转接配件即可完成相机装配。设计过程中对夹持结构做了针对性优化，摒弃了多余的连接紧固件，仅通过单颗M5螺钉即可实现整个夹体的锁紧固定，操作时无需复杂工具，徒手配合简易内六角扳手即可完成装拆，大幅提升了户外场景下的安装调整效率。夹体的夹持内腔做了适配32mm外径圆管的弧度设计，夹持面与圆管外壁贴合度高，锁紧后可提供足够的静摩擦力，即使在颠簸、震动的使用环境下也能保持支架位置稳定，不会出现沿管体滑动、绕管体转动的问题。支架的连接臂部分采用多段铰接结构，可实现多角度的姿态调整，用户可根据拍摄需求灵活调整相机的俯仰角度、水平朝向，调整到位后通过铰接处的锁紧结构即可固定姿态，满足不同视角的拍摄需求。从安装边界来看，夹体锁紧后的径向尺寸紧凑，不会过多占用管体周边空间，安装后整体突出管体的距离控制在合理范围内，避免户外使用过程中勾挂周边障碍物，同时支架整体做了轻量化设计，在保证结构强度的前提下尽可能降低整体重量，不会给搭载基体带来额外的负重负担。夹持结构的螺钉锁紧行程做了冗余设计，可在一定范围内适配外径接近的不同规格圆管，提升了支架的场景适配能力，铰接部位的阻尼经过调校，调整时阻尼均匀顺滑，锁紧后无旷量，可保证拍摄画面的稳定性。整个支架的结构无复杂异形曲面，各部件壁厚均匀，既适合采用机加工方式制作金属材质的高强度版本，也适合采用3D打印方式快速制作定制化版本，满足不同用户的使用需求。
