内六角圆柱头带侧孔紧固螺钉设计

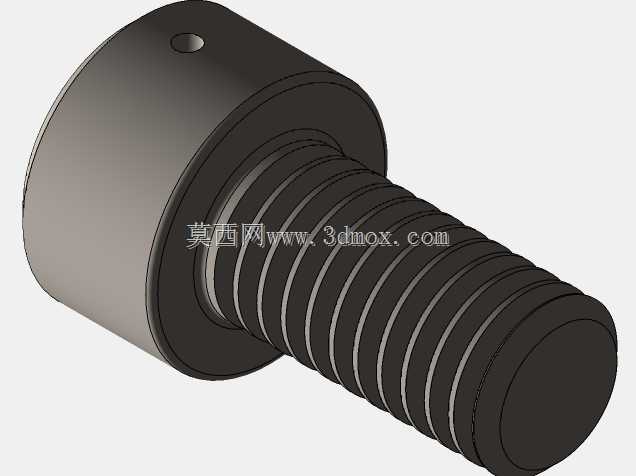

这款带侧孔的内六角圆柱头螺钉，是机械装配领域应用极为广泛的紧固类零部件，常见于各类需要高锁紧可靠性、不允许连接件突出装配面的紧凑安装场景，比如精密机床的导轨副锁紧、自动化设备的模组拼接、液压阀块的阀件固定、模具的镶件紧固，以及航空航天、汽车零部件领域的轻量化结构连接场景中。和普通外露头螺钉不同，圆柱头内六角的结构可以完全沉埋入工件的沉孔内，既能够避免装配后突出的端头剐蹭操作人员、干涉周边运动部件的行程，也能让设备外表面保持平整美观，在对外观平整度有要求的钣金覆盖件、设备外壳装配场景中也有大量应用。头部额外设计的径向小孔，是为了穿入防松钢丝使用，在振动幅度大、冲击载荷强的工况下，比如工程机械、振动筛、冲压设备的连接位置，穿入钢丝后可以将相邻的螺钉互相锁止，彻底避免螺钉受振动反向回转松脱，大幅提升连接结构的长期可靠性，不需要额外增加防松垫圈、螺纹胶等辅助防松零件，也能减少后期设备维护的复检工作量。从设计思路来看，这款螺钉的螺纹段采用标准公制粗牙螺纹设计，牙型角保持60度通用标准，能够和市面上绝大多数标准内螺纹孔、六角螺母实现完全互换，不需要定制配套的连接件，降低生产和装配的采购成本。圆柱头的外径和内六角驱动孔的尺寸严格匹配通用手动、气动内六角扳手的尺寸规格，装配时可以施加足够的锁紧扭矩，不会出现驱动孔打滑、拧圆角的问题。头部侧孔的位置设计在圆柱头的中上部，距离头部顶面有足够的壁厚，不会因为开孔削弱头部的结构强度，即使施加额定最大锁紧扭矩，也不会出现头部开裂、变形的问题。从安装边界来看，这款螺钉的螺纹长度适配中等厚度的被连接件叠装场景，装配时只需要在被连接件上加工出对应直径的过孔、以及匹配圆柱头外径和深度的沉孔，就可以实现完全沉头安装，沉孔深度只需要略大于圆柱头高度即可，不需要额外预留扳手操作的侧向空间，非常适合安装空间狭窄、周边结构紧凑的位置，比如设备内部的框架连接、狭小腔体内的零件固定。螺纹末端采用平端设计，装配到位后端面不会顶伤螺纹孔底部的工件表面，也能保证被连接件的贴合面完全压紧，不会出现倾斜、间隙不均的问题。整体结构没有多余的复杂造型，既适合大规模标准化冷镦量产，也能保证零件本身的结构强度，在承受轴向拉力、横向剪切力的复合载荷场景下，也能保持稳定的连接性能，不会出现断裂、滑牙等失效问题。
