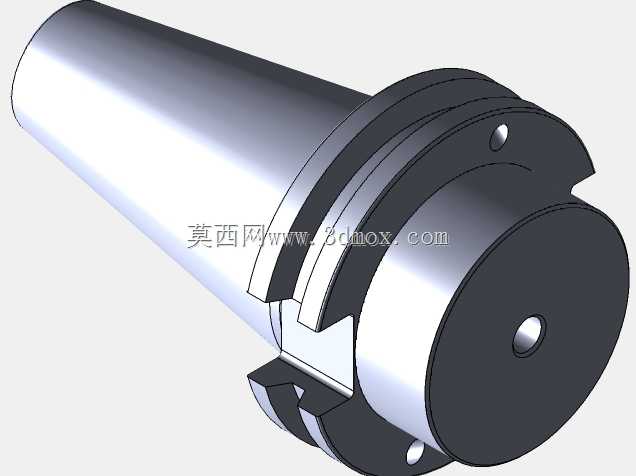

科诺SK40数控主轴刀柄连接结构

该结构是数控加工中心主轴端与切削刀具之间的核心连接部件，主要应用于立式加工中心、高速数控铣床、精密镗床等金属切削设备的主轴接口部位，承担刀具定位、扭矩传递、加工精度保持的关键作用，是数控加工工序中保障切削稳定性的核心基础部件。在实际生产场景中，这类部件直接对接机床主轴锥孔，可适配装夹铣刀、钻头、镗刀、丝锥等多类切削刀具，覆盖钢件、铸铁、有色金属、工程塑料等多种材质的粗加工、半精加工与精加工工序，尤其在高速铣削、高精度镗孔等对连接刚性、跳动精度要求严苛的加工场景中，其结构设计合理性直接决定工件加工的尺寸精度、表面质量与刀具使用寿命。从功能特性来看，该结构采用锥面与端面双重定位的设计逻辑，锥柄部分与主轴内锥孔实现紧密贴合，保证径向定位精度，法兰端面则与主轴端面完成贴合锁止，抵消高速旋转时的轴向窜动，同时法兰周向设置的驱动键槽可与主轴端的驱动块配合，传递大切削扭矩，避免重切削工况下出现刀柄打滑、偏摆的问题；端面分布的锁紧定位孔可配合主轴拉爪实现可靠拉紧，保证高速旋转时的连接刚性，降低振动传导。设计过程中优先考量了加工场景的刚性需求与精度保持性，锥面采用标准SK40锥度参数，保证与通用主轴的互换性，法兰部位做了加厚处理，提升大进给切削时的抗形变能力，整体采用轴对称结构设计，严格控制动平衡余量，适配最高上万转的高速加工工况，避免高速旋转时产生离心振动影响加工质量。外形上主体为长直锥柄结构搭配圆形法兰盘，锥柄长度适配标准主轴的锥孔深度，法兰外径与主轴端面安装尺寸匹配，安装时仅需将锥柄对准主轴锥孔推入，通过主轴内部拉钉机构拉紧即可完成装夹，无需额外调整安装间隙，拆卸时通过主轴松刀机构即可快速卸下，可实现不同刀具的快速换刀操作，适配自动化加工生产线的快速换刀需求，有效缩短工序辅助时间，提升加工效率。
