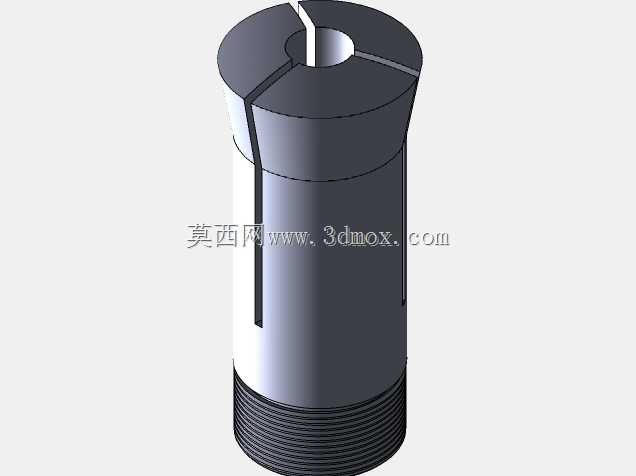

5C规格0.5英寸弹性筒夹结构设计

这款弹性夹头是面向金属切削加工场景设计的核心工装夹持部件，主要适配搭载5C夹头接口的普通车床、台式车床、数控分度头以及专用工装夹具，在小直径棒料、细柄刀具、小型轴类工件的装夹作业中承担核心锁紧定位功能，是小批量精密零件加工、工装试制、刀具装夹环节不可或缺的基础配件。从实际使用场景来看，这类夹头广泛应用于仪表零件加工、小型五金件车削、磨床工件夹持、钻铣工位刀具固定等场景，相比三爪卡盘，它的夹持同轴度更高、装夹速度更快，对小直径工件的夹紧力分布更均匀，能有效避免薄壁工件装夹变形，同时减少工件装夹后的找正时间，提升小规格零件加工的效率与精度。在功能特性上，这款夹头采用经典的三瓣开槽弹性结构，头部沿轴向开设三条均匀分布的通槽，当夹头尾部受轴向推力进入配套的锁紧锥孔时，开槽部位会沿径向均匀收缩，从而抱紧内孔中穿入的工件或刀具柄部，实现无间隙的定心夹持；夹头尾部设计有标准外螺纹结构，可与5C规格的锁紧拉杆直接配合，通过拉杆的轴向拉力带动夹头沿锥面移动，实现夹紧与松开动作，操作便捷且锁紧力稳定。设计过程中，首先严格遵循5C夹头的通用接口规范，保证夹头的外锥面角度、尾部螺纹规格、整体长度尺寸完全符合行业通用安装标准，能够直接替换同规格的标准5C夹头，无需对配套设备进行改装；其次在开槽结构的设计上，对槽的长度、宽度以及槽端的应力释放结构做了优化，既保证夹头收缩时拥有足够的弹性变形量，适配0.5英寸直径规格的工件夹持，又避免开槽根部应力集中导致夹头在反复夹紧松开过程中出现开裂失效，延长夹头的使用寿命。外形尺寸与安装边界方面，这款夹头整体为阶梯圆柱结构，头部外锥段的锥度与标准5C夹套锥孔完全匹配，中部为等直径的导向柱段，可在设备的夹头安装孔内实现顺畅滑动，尾部螺纹段的长度预留了足够的锁紧行程，保证夹头收缩至最大变形量时仍有足够的螺纹啮合长度，不会出现拉杆脱扣的问题；夹头的内孔为0.5英寸的标准光孔，夹持范围可覆盖直径略小于0.5英寸的棒料，内孔表面做了粗糙度优化，既提升夹持摩擦力，又避免夹伤工件表面。在实际使用中，这类夹头的夹持重复定位精度可达0.01mm级别，能够满足大部分精密小零件的加工定位要求，同时弹性结构自带一定的阻尼缓冲效果，在轻载切削场景下可吸收部分振动，提升加工表面的光洁度。
