龙门式小型数控钻铣加工设备结构

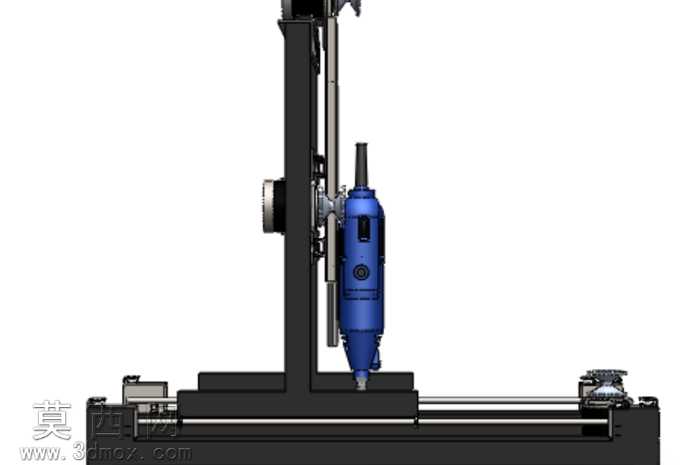

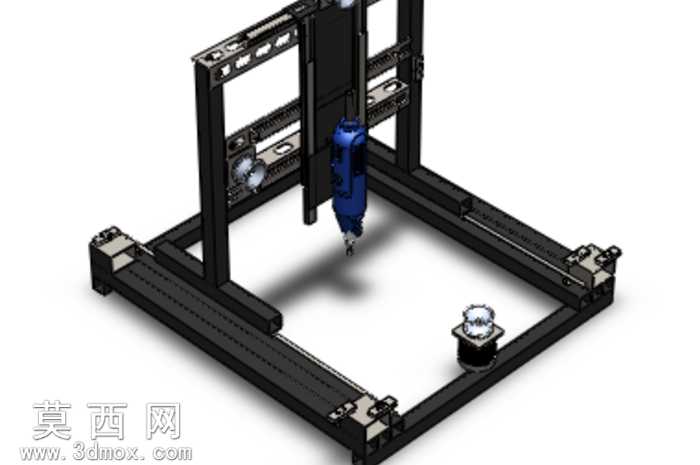

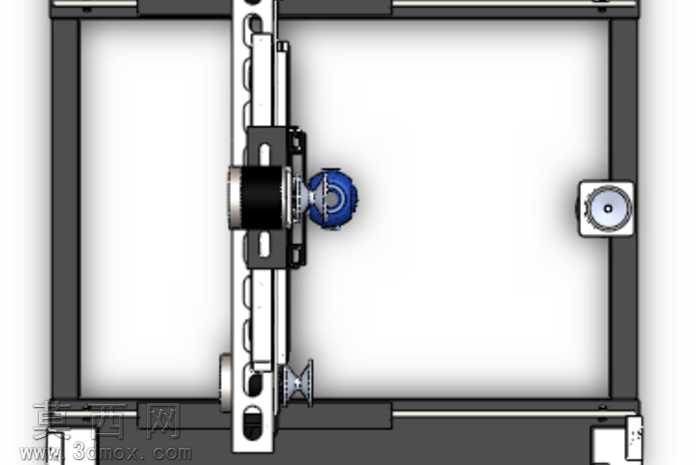

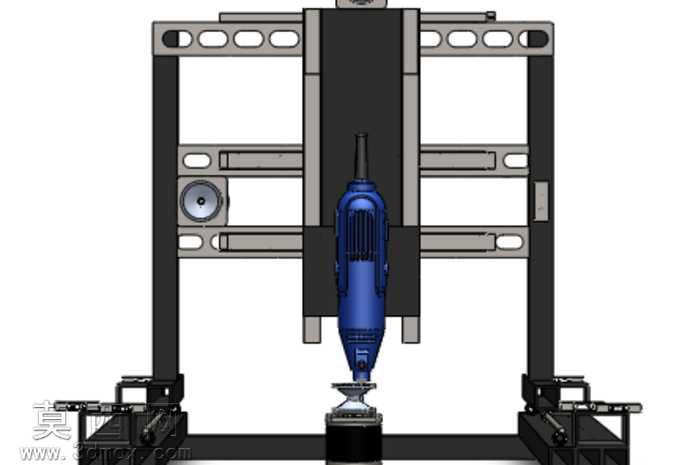

本作品为小型龙门架构的数控加工设备三维建模成果，整体采用SolidWorks完成全参数化零件建模与总装配合，建模过程严格遵循机械设计公差配合规范，对每一处连接结构、运动副都添加了符合实际装配逻辑的配合约束，可直接用于运动仿真验证与工程图导出。模型整体采用标准铝型材搭建底部矩形承载框架，框架两侧平行布置高精度直线导轨作为X轴运动基准，导轨配套的滑块通过螺栓与龙门横梁组件紧固连接，保证X轴往复运动的直线度与承载稳定性；龙门横梁上同样布置直线导轨作为Y轴运动载体，搭载可沿Z轴垂直进给的主轴安装座，蓝色电主轴通过抱箍结构固定在Z轴滑台上，主轴端部预留刀具装夹接口，可适配不同规格的钻铣刀具完成加工作业。模型底部工作台区域预留工件装夹工位，配套的工件定位座采用模块化设计，可根据加工工件的尺寸规格快速更换适配夹具。渲染阶段对不同材质部件做了区分处理：铝型材框架赋予哑光黑色阳极氧化材质，还原工业铝型材的表面质感；导轨、丝杠等传动部件赋予抛光金属材质，突出机加工零件的金属光泽与加工纹理；电主轴外壳赋予工程塑料与金属拼接的材质效果，还原真实主轴的外观层次；所有紧固件都做了细节建模，螺栓头的六角特征、垫片的环形结构都清晰呈现，没有省略关键装配细节。设计思路上，该设备定位为小型桌面级数控加工设备，采用龙门动梁式结构最大化利用工作台面的加工范围，三轴均采用步进电机配合丝杠的传动方案，兼顾传动精度与制造成本，整体结构紧凑、装配逻辑清晰，所有外购件如导轨、主轴、紧固件都采用标准件参数建模，可直接生成BOM表用于实物加工采购，模型的干涉检查全部完成，不存在零件穿模、配合错位的问题，可作为小型数控设备开发、机械结构教学的参考模型使用。
