小型台式对齐木材数控磨削设备

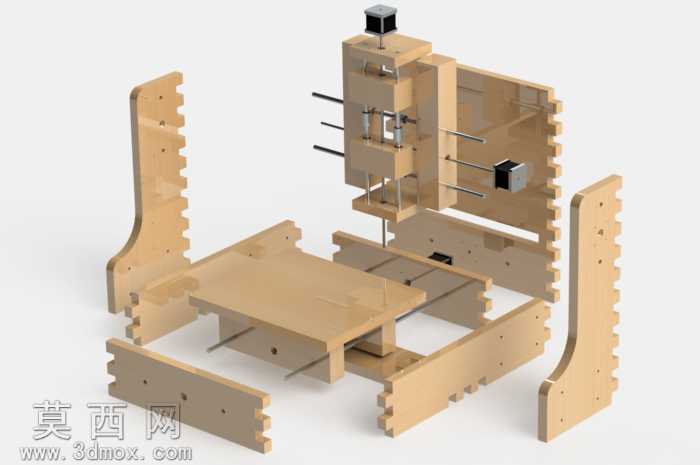

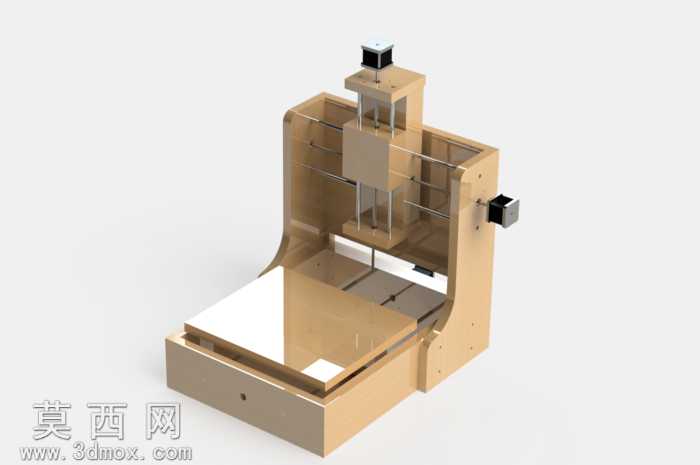

本作品为面向小型木材加工场景设计的对齐式数控磨削设备三维模型，整体采用台式龙门架构布局，在三维建模过程中严格遵循机械加工设备的设计规范，对各功能部件的装配关系、运动行程进行了1:1比例的参数化构建，确保各运动轴的运动逻辑符合实际数控设备的运行原理。模型材质渲染阶段，主体床身、龙门立柱等承载结构采用香槟金色金属材质表现，通过调整材质的粗糙度、反射率参数还原铸铝机身的细腻金属质感，工作台面采用高反光亮面金属材质，模拟经磨削加工后的光滑金属工作台表面，各运动轴的导轨、丝杠部件采用哑光金属材质区分，驱动电机外壳采用黑色工程塑料材质，通过材质差异清晰区分不同功能部件，提升模型的结构辨识度。结构设计上，设备采用固定龙门式布局，底部为一体化铸造的床身基座，内部预留驱动组件安装空间，工作台可沿X轴方向做水平进给运动，龙门横梁上搭载可沿Y轴横向移动的滑座，垂直滑枕可沿Z轴做升降进给运动，磨削主轴安装在滑枕底端，可实现三坐标联动的精准对位磨削，能够针对小型木材工件完成对齐定位后的平面磨削、修型加工。设计思路源自日常家居收纳场景的启发，针对小型木工DIY、小尺寸木材零件精密加工的需求，在保证设备结构刚性的前提下尽可能压缩整体体积，打造适合桌面放置的迷你型数控磨削单元，建模过程中对现有结构存在的待优化细节也进行了预留标注，为后续的结构迭代、功能完善留出调整空间，整体模型完整还原了设备的装配层级，各部件均可独立拆解查看，能够直观呈现设备的运动原理与结构组成。
