大排量摩托车后悬挂液压减震结构

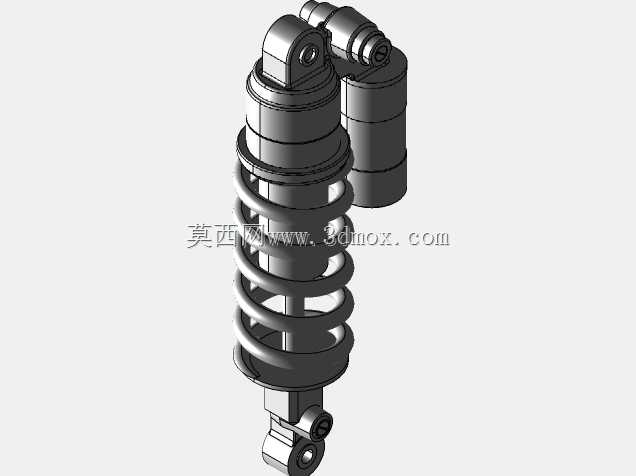

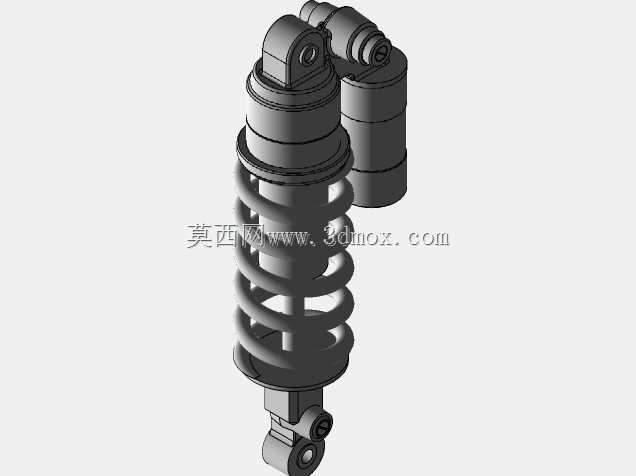

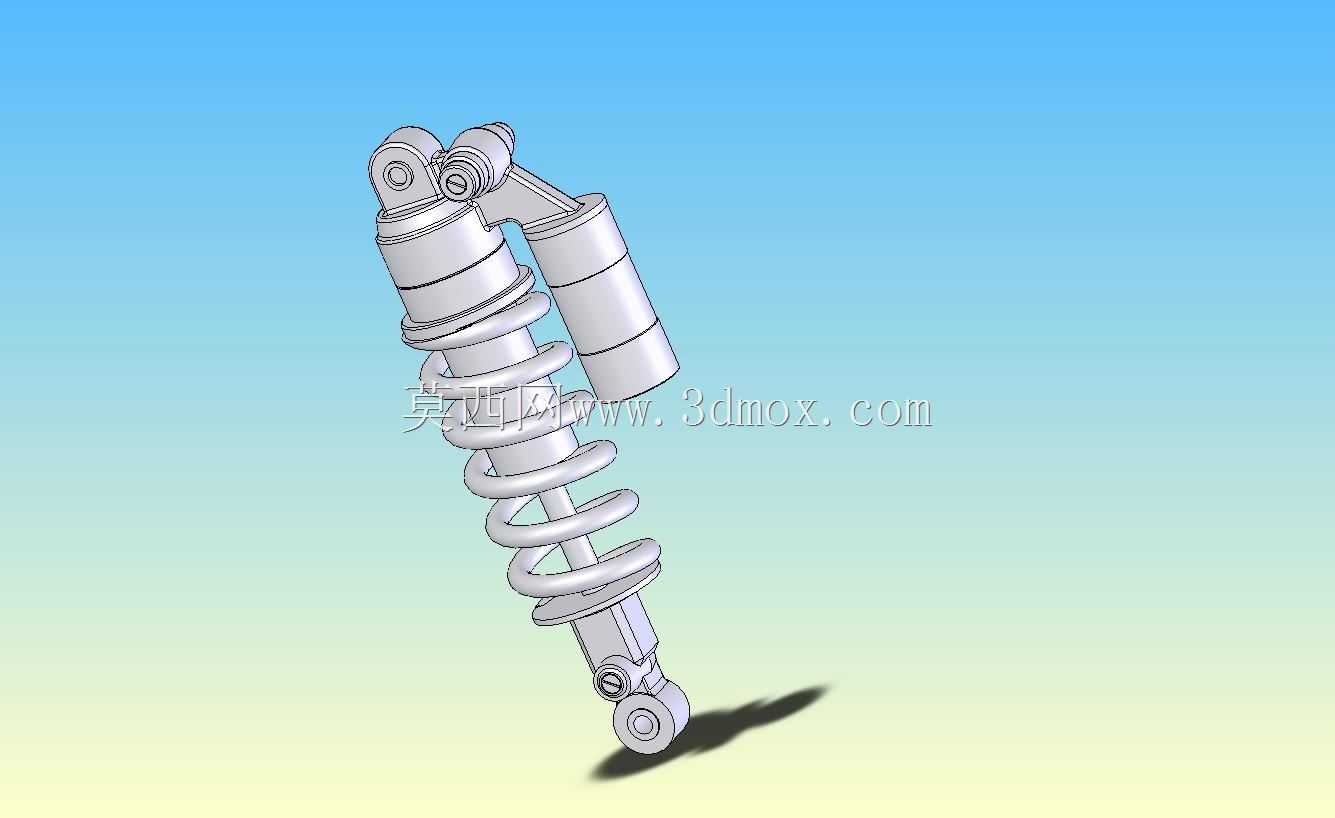

这款结构是专为大排量运动型摩托车设计的后悬挂减震总成，主要应用于高性能街跑、赛道摩托的后悬挂系统中，承担着连接后摇臂与车架、过滤路面颠簸冲击、维持轮胎贴地性的核心作用，是摩托车行走系统中直接影响操控稳定性与骑行舒适度的关键部件。在实际骑行场景中，当车辆经过颠簸路面、加速抬头或是重刹下沉时，该减震器会通过螺旋弹簧吸收路面传来的竖向冲击能量，同时侧置的阻尼缸会通过内部液压油的节流作用消耗弹簧的往复回弹能量，避免车身出现多余的弹跳，让后轮始终保持与路面的有效接触，既能够在日常通勤时过滤细碎震动提升骑乘质感，也能在激烈驾驶、过弯侧倾时提供足够的支撑性，抑制车身侧倾幅度，保障操控极限。从设计思路来看，该结构采用了侧置外置阻尼罐的布局，相比传统内置阻尼的减震结构，外置阻尼罐可以容纳更多液压油，有效延长减震器在连续高强度工作下的热衰减周期，避免长时间激烈驾驶后阻尼性能下降带来的操控风险；主减震筒与阻尼缸采用倾斜式连接布局，能够在有限的后摇臂安装空间内优化阻尼力的传导路径，减少硬连接带来的应力集中。螺旋弹簧采用变节距设计，在应对小幅度震动时弹簧前段较软的圈距可以提供更柔和的滤震效果，在应对大幅度冲击、重载场景时弹簧后段较密的圈距会提供更强的支撑力，避免减震触底。安装边界方面，该减震上下两端均采用铰接式吊耳结构，上端连接车架尾部安装位，下端连接后摇臂减震支点，整体安装长度适配运动摩托常见的后悬挂行程区间，侧置阻尼罐的布局预留了足够的与后轮、后摇臂的安全间隙，不会在减震压缩到极限行程时与周边部件发生运动干涉；铰接点采用带衬套的连接结构，既可以传递减震的支撑力，也能允许小幅度的横向摆动，适配后摇臂上下运动时的角度变化。整体外形采用流线型的筒身设计，既减少了骑行时的风阻，也让整体结构更贴合高性能摩托的运动化外观设计，筒身与弹簧的配合结构经过受力优化，能够在承受大吨位冲击载荷时保持结构强度，不会出现筒身变形、弹簧偏移的问题。
