大排量摩托车后悬架减震器结构设计

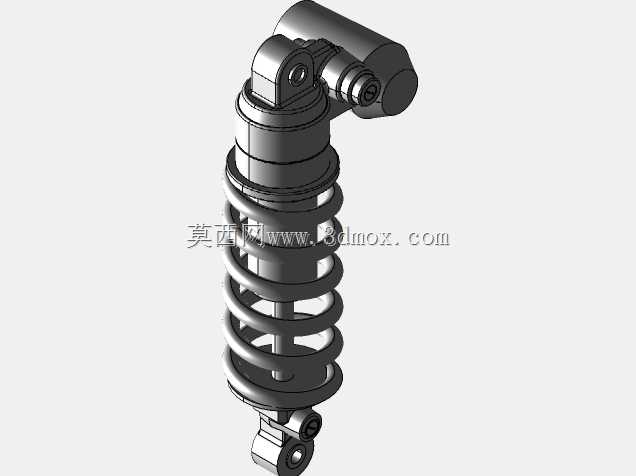

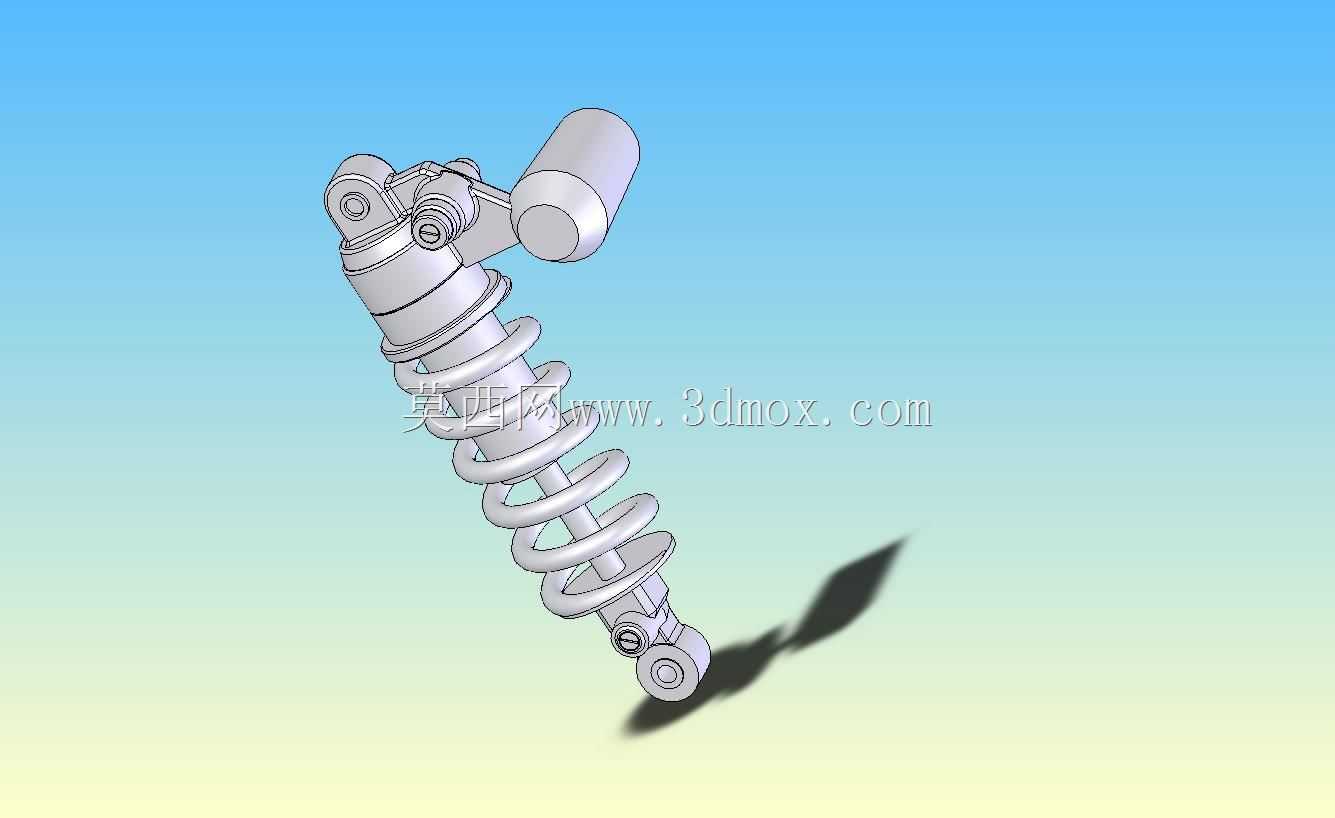

这款减震部件主要应用于大排量运动型摩托车的后悬挂系统，是连接后摇臂与车架的核心承载部件，核心作用是过滤路面传递的颠簸冲击，将车轮跳动时的动能转化为阻尼热能散出，在激烈驾驶、过弯侧倾、急加速急减速工况下维持轮胎与地面的贴合度，避免车轮弹跳失控，同时为骑手提供可控的路感反馈，兼顾运动操控性与长途骑行的舒适度。从功能特性来看，该款减震采用螺旋弹簧外置、阻尼筒体侧置储气瓶的结构设计，区别于普通跨骑车的正置双减结构，单筒侧置布局能够在有限的车尾空间内实现更长的减震行程，侧置的储气瓶能够容纳更多阻尼油，在连续颠簸、赛道高频压缩回弹工况下避免阻尼油过热衰减，保证阻尼力输出的线性稳定；上端的多连杆连接结构可以实现渐进式的阻尼特性，在小幅度颠簸时提供偏软的初段滤震效果，在大幅度压缩过坑、载重过大时自动提升阻尼硬度，避免减震打底触底。在设计思路上，建模过程优先匹配运动摩托的安装硬点边界，上下两端的连接衬套孔位严格对应车架与后摇臂的安装座间距，保证装车后无需额外改装即可适配；螺旋弹簧的螺距采用变距设计，从上端到下端螺距逐步收窄，匹配渐进式的弹力输出曲线，避免等距弹簧在大压缩量下出现弹力陡增的问题；阻尼筒体的活塞杆表面做了高精度的同轴度约束，保证往复运动时无卡滞，侧置储气瓶与筒体之间的油道走向做了平滑过渡，减少阻尼油流动时的紊流，提升阻尼输出的平顺性。从安装边界来看，该减震整体长度适配大排量运动摩托的后摇臂摆动行程，上端连接耳的宽度、下端安装孔的孔径均匹配对应车型的连接螺栓规格，侧置储气瓶的外轮廓避开了后摇臂摆动时的运动干涉区域，同时预留了后挡泥板、排气尾段的安装空间，装车后不会与周边部件发生剐蹭；弹簧的外径尺寸控制在合理范围内，既保证足够的支撑弹力，也不会占用过多车尾横向空间，适配多数运动摩托的尾部造型布局。
