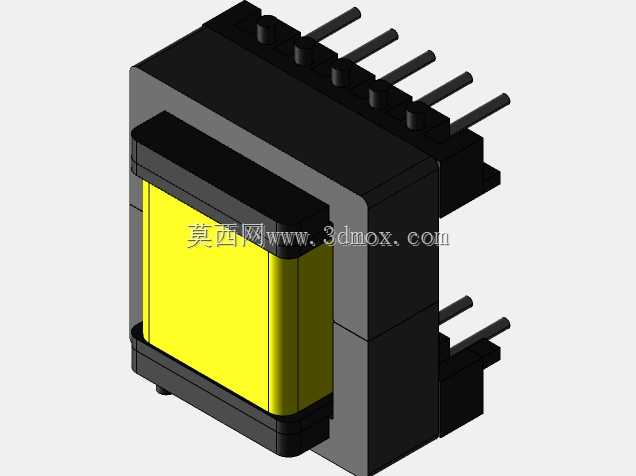

EE16/8/5卧式5+5针铁氧体变压器结构设计

这款卧式5+5针铁氧体变压器，是小功率电源变换场景中极为常用的磁性器件，广泛适配于消费类电子小功率供电模块、工控低压信号隔离回路、小家电控制板电源单元等场景，承担电压变换、电气隔离、阻抗匹配的核心作用，能够在有限的板卡空间内实现稳定的能量传递与信号隔离，避免前后级电路的电磁干扰串扰，保障低压控制回路的运行稳定性。从实际用途来看，该器件主要应用于输入输出电压差不大的小功率AC-DC、DC-DC变换场景，比如常见的路由器适配器内置变压单元、智能家电主控板的辅助供电模块、小型工控传感器的信号隔离供电回路，都能见到同结构产品的身影，其卧式安装的形态能够大幅降低板卡占用的垂直空间，适配薄型化电子设备的内部堆叠需求。在功能特性上，这款变压器采用EE型铁氧体磁芯结构，磁芯闭合磁路的漏磁控制表现优异，能够有效降低空载电流，提升小功率工况下的转换效率，两侧对称排布的5+5直插式引脚，对应绕组的初级、次级接线端，引脚间距符合常规PCB板的通孔插装标准，焊接后机械固定强度充足，能够耐受常规波峰焊、手工焊的温度冲击，不会出现引脚松脱、磁芯开裂的问题；磁芯外侧包裹的绝缘挡墙结构，能够有效增加初级与次级绕组之间的爬电距离，满足安规设计中对电气间隙的要求，提升产品使用的安全系数。在设计思路上，这款产品优先考虑了批量生产的装配便利性与板卡适配性，整体采用方正的块式外形，没有多余的异形突出结构，磁芯与骨架的配合采用卡扣式限位设计，生产过程中无需额外的复杂固定结构即可完成磁芯与绕组骨架的组装，能够有效提升产线装配效率；绕组区域预留了充足的绕线空间，可根据不同的电压变比需求灵活调整漆包线的线径与绕制匝数，适配不同输出参数的定制化需求，骨架边缘的挡边结构能够避免绕制过程中漆包线滑出骨架区域，保障绕组排布的整齐度。从外形尺寸与安装边界来看，该款变压器对应EE16规格的磁芯尺寸，整体横向宽度、纵向深度与垂直高度都控制在小功率器件的常规尺寸范围内，两侧引脚伸出骨架的长度符合通孔插装的标准吃锡深度要求，安装时在PCB板上预留对应10个通孔的焊盘位置即可，器件本体与周边其他元器件的安全间距可按照常规低压磁性器件的布局要求预留，不会占用过多的板卡布线空间，卧式贴板安装的形态也能降低器件整体重心，提升设备在受振动场景下的焊接可靠性，避免引脚受应力出现断裂虚焊的问题。
