摩森BXXS-2WR2直插式DC-DC电源模块

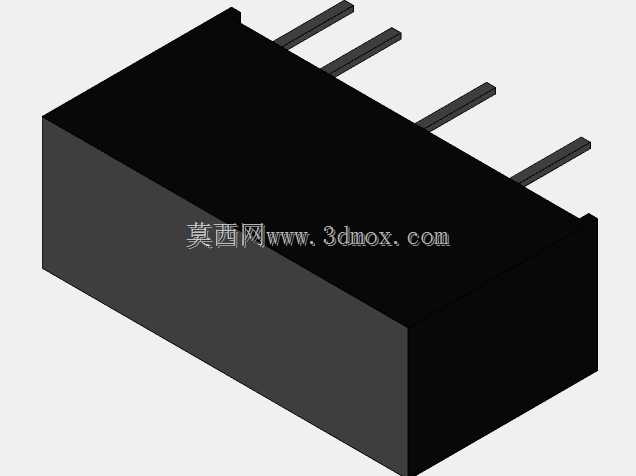

这款直插式DC-DC转换模块，是面向工业控制板卡、嵌入式智能设备、低压信号采集系统设计的板载供电元件，核心作用是在有限的PCB安装空间内，完成输入直流电压的隔离转换与稳压输出，为后端的传感单元、控制芯片、通讯接口提供稳定、低纹波的直流供电，避免前端供电波动、共模干扰对精密电路的运行造成影响。在实际工业场景中，这类模块常被部署在工业PLC扩展板、智能传感变送节点、车载低压控制单元、通讯信号中继设备内部，尤其适合对供电隔离度、安装空间、可靠性有较高要求的紧凑化电路设计场景，能够在-40℃到85℃的宽温工作环境下保持稳定输出，适配工业现场复杂的供电工况。从功能特性来看，该模块具备输入输出电气隔离能力，可有效阻断前后级电路的地环路干扰，抑制供电线路上的浪涌与杂波信号，固定稳压输出的设计无需外围搭配复杂的调压电路，仅需在输入输出端搭配简单的滤波电容即可完成供电回路搭建，大幅降低板级电源的设计难度。在设计思路上，模块采用了灌封一体化的封装结构，黑色阻燃环氧外壳将内部的变压器、功率开关管、整流滤波电路完全密封，既可以提升元件的防潮、抗震、防尘性能，也能避免外界电磁干扰对内部功率转换电路的影响，同时强化模块的绝缘耐压性能，满足工业电路的安规设计要求。外形方面，模块采用长方体塑封结构，单侧引出四根直插式金属引脚，引脚间距符合标准直插元件的排布规范，安装时可直接插入PCB对应焊盘完成波峰焊或手工焊接，无需额外设计固定结构；模块本体的长宽高尺寸适配常规板载元件的安装空间，引脚长度兼顾焊接可靠性与板间间隙要求，安装后不会与周边低矮元件产生空间干涉，在紧凑化的PCB布局中可以灵活排布在供电输入端口附近，缩短大电流走线长度，降低线路损耗与干扰耦合。模块的外壳边缘做了微小的倒角处理，既可以避免生产组装过程中边角磕碰造成封装破损，也能在插件安装时起到导向作用，提升自动化插件工序的装配良率，引脚采用镀锡处理，具备优秀的可焊性与抗氧化能力，能够适配无铅焊接的工艺要求，保障长期使用后的焊点可靠性。
