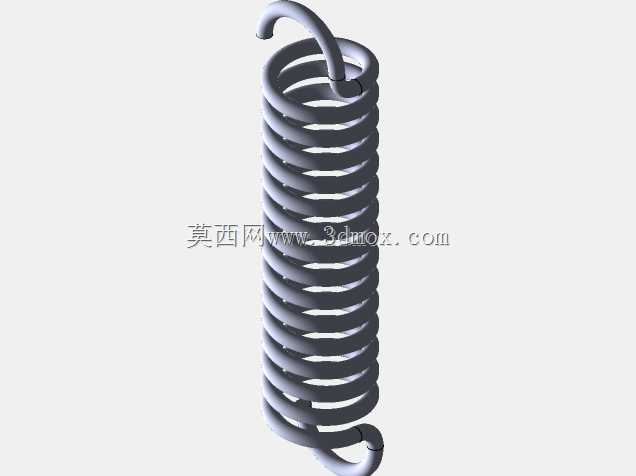

带挂钩圆柱螺旋拉伸弹簧结构设计

这款带挂钩的圆柱螺旋拉伸弹簧，是机械传动与缓冲复位场景中应用极为广泛的弹性储能元件，日常可见于各类需要提供拉伸复位力、张紧拉力、缓冲吸能的机械结构当中，小到民用电器的舱门复位结构、健身器材的阻力提供组件，大到工业设备的张紧机构、农用机械的悬挂缓冲单元、交通工具的操作件复位结构，都能见到这类拉伸弹簧的身影。它的核心功能是在两端受到轴向向外的拉力时，通过簧丝的弹性形变储存弹性势能，当外加载荷减弱或消失时，能够带动两端连接的构件回到初始位置，或是持续为连接构件提供稳定的张紧拉力，避免传动结构出现松脱、错位、间隙过大的问题。

从设计思路来看，这款弹簧采用等节距圆柱螺旋结构，簧丝截面为标准圆形，整体螺旋升角均匀一致，能够保证在有效拉伸行程内，弹簧的刚度保持线性稳定，不会出现力值突变的情况，适配对拉力输出线性度有要求的使用场景。两端采用一体弯折成型的圆钩环结构，钩环的弯折位置做了平滑过渡处理，没有尖锐的应力集中棱角，既能够方便快速挂接在对应的安装销轴、挂孔上，省去额外的连接紧固件，又能避免长期受拉时钩环根部出现应力断裂的问题，提升长期往复拉伸的使用寿命。簧丝的表面做了均匀的光滑处理，没有毛刺、凹坑等表面缺陷，能够减少应力集中点，同时避免安装过程中划伤操作人员或是相邻的构件。

在外形尺寸与安装边界上，这款弹簧的整体外径保持一致，螺旋段的长度适配常规的拉伸行程需求，两端钩环的开口尺寸适配常用规格的安装销轴，安装时只需要保证两端挂接位置的同轴度，避免弹簧受拉时出现偏载、侧向受力的情况，就能够保证弹簧的力值输出稳定，不会出现侧向弯折、摩擦相邻构件的问题。安装时需要预留足够的拉伸活动空间，避免弹簧拉伸到极限长度时，相邻圈之间出现并圈挤压的情况，同时要保证两端挂接位置的强度足够，能够承受弹簧最大拉力下的载荷，避免挂接位置出现脱开、断裂的问题。这类弹簧在实际使用中，能够根据不同的载荷需求匹配对应的簧丝直径、弹簧中径、有效圈数，以此调整弹簧的刚度与最大拉伸行程，适配不同场景下的拉力需求，相比其他弹性元件，它的结构简单可靠，安装维护便捷，成本低廉，能够在较为宽泛的环境温度下保持稳定的弹性性能，不需要额外的润滑维护，长期使用也能保持稳定的力值输出。
