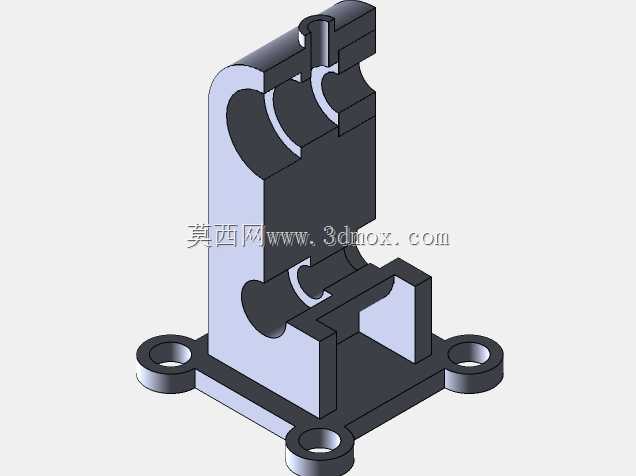

带安装底座的铰接式管线固定支撑座

该支撑构件主要应用于工业生产场景中的流体管路、传动杆件的铰接固定环节，常见于自动化生产线的管线排布、小型设备的活动杆件限位、液压气动回路的管路支撑场景，能够为被支撑部件提供稳定的铰接转动空间，同时抵消设备运行过程中产生的径向振动与轴向窜动，避免管线或杆件因长期受力出现疲劳变形、接口松脱等问题。从实际用途来看，这款构件既可以作为独立的管线固定支座使用，也可以作为小型工装夹具的铰接基座，配合销轴类零件实现活动压头、摆臂等部件的转动连接，适配车间内多类轻型设备的改装、搭建需求，无需额外定制复杂的连接结构即可快速完成组件装配。在功能特性上，构件采用一体化铣削成型的结构设计，主体立板上设置上下两组同轴的半圆弧铰接槽，可适配两种不同直径的销轴或管类零件，槽口边缘做了倒角处理，既方便零件的快速装入，也能避免装配过程中划伤零件表面；底部为方形安装法兰，四个角位置设置带沉孔的安装通孔，可通过内六角螺栓直接固定在设备台面或型材框架上，沉孔设计能够让螺栓头完全没入安装面，不会出现凸起干涉相邻部件的问题；立板与底部法兰之间设置了三角加强筋结构，在不额外增加整体重量的前提下大幅提升了构件的抗弯折强度，即使承受较大的径向载荷也不会出现立板变形的情况。设计思路上，这款构件优先考虑了装配的便捷性与结构的可靠性，摒弃了传统分体式铰接座需要多零件拼接的复杂结构，采用一体化加工的方式减少了装配累积误差，铰接槽的同轴度公差控制在0.02mm以内，能够保证铰接部件转动顺畅无卡滞；安装孔的位置采用对称式布局，既可以正装也可以根据安装空间需求旋转90度固定，适配不同方向的走线或杆件布置需求。外形尺寸与安装边界方面，构件整体高度控制在120mm以内，底部安装法兰的长宽尺寸均为80mm，四个安装孔的中心距为60mm，适配市面上常见的40系、80系工业铝型材的安装孔位，无需额外打孔即可直接固定；铰接槽的直径分别为20mm与12mm，能够覆盖常规气动管路、小型传动销轴的尺寸需求，构件整体最大外轮廓无突出的尖锐结构，安装后不会对周边的操作人员或设备部件造成剐蹭，完全符合车间设备的安全装配要求。
