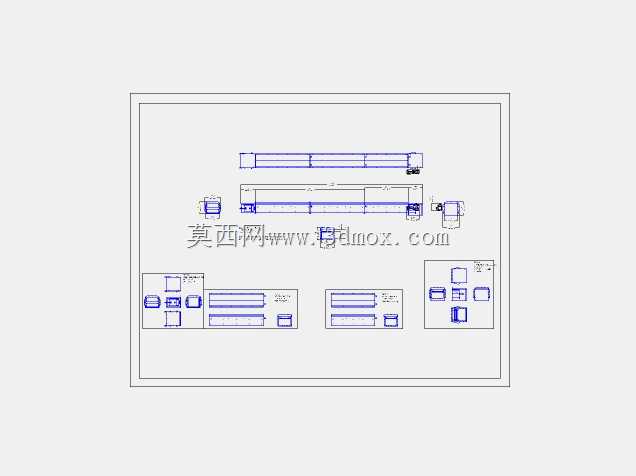

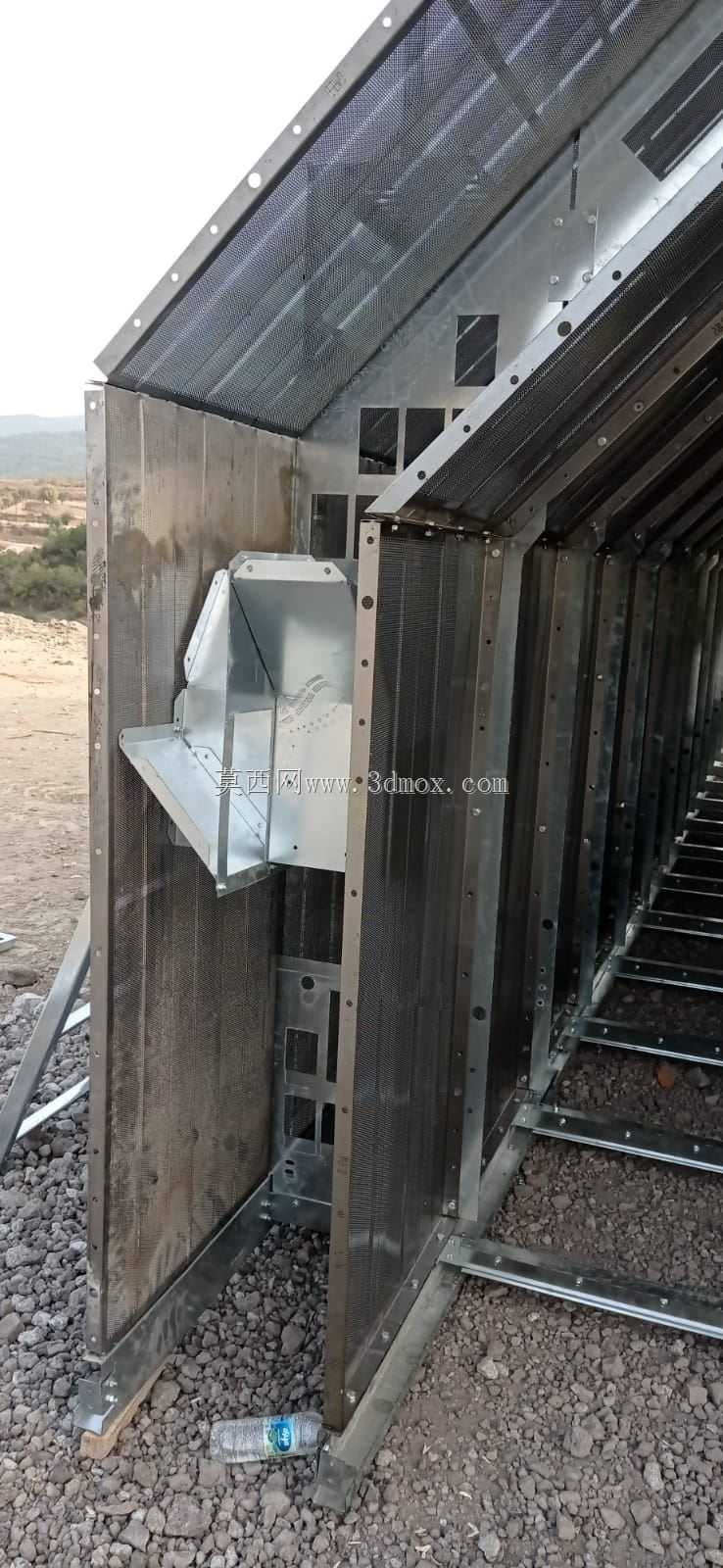

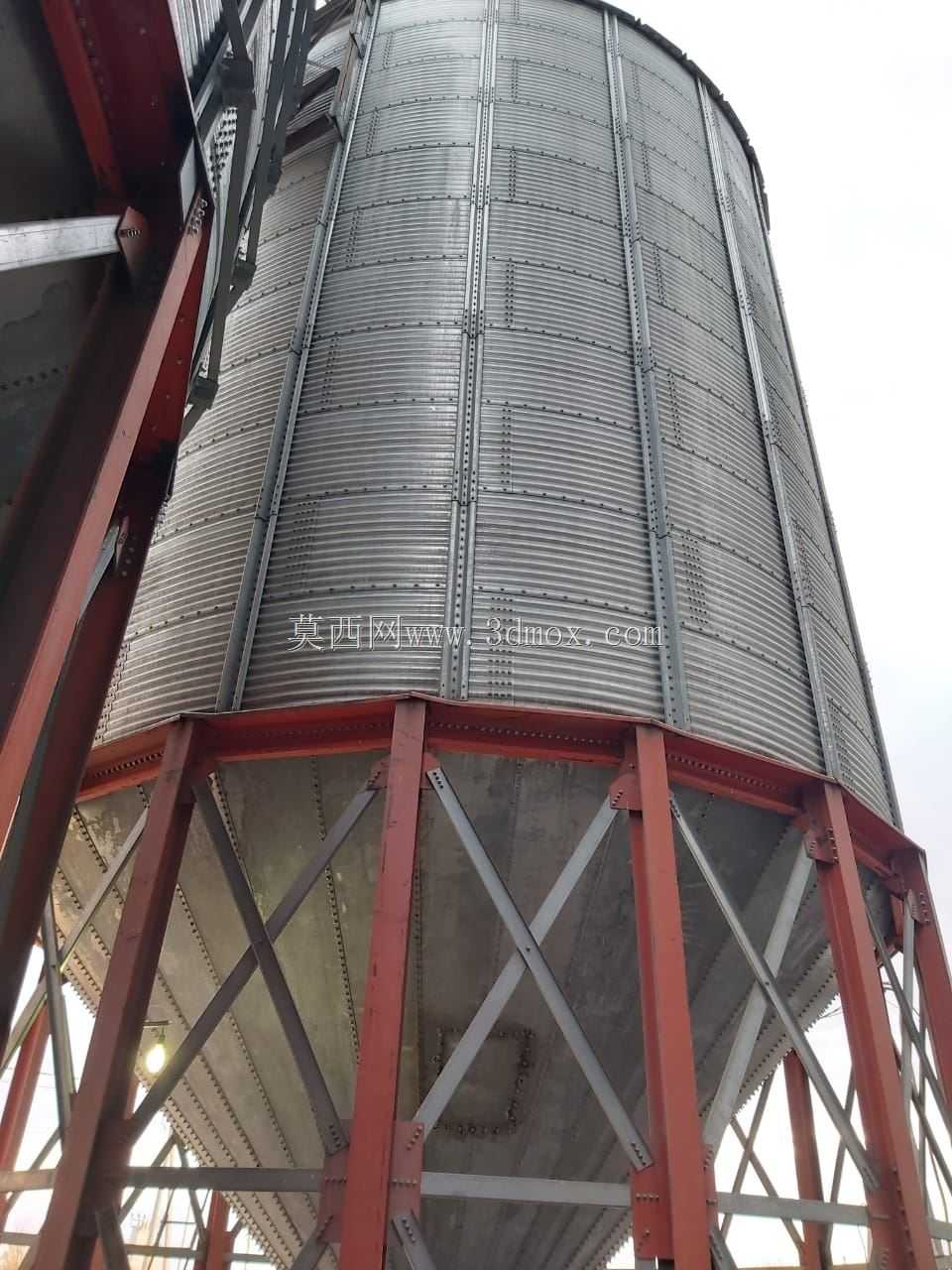

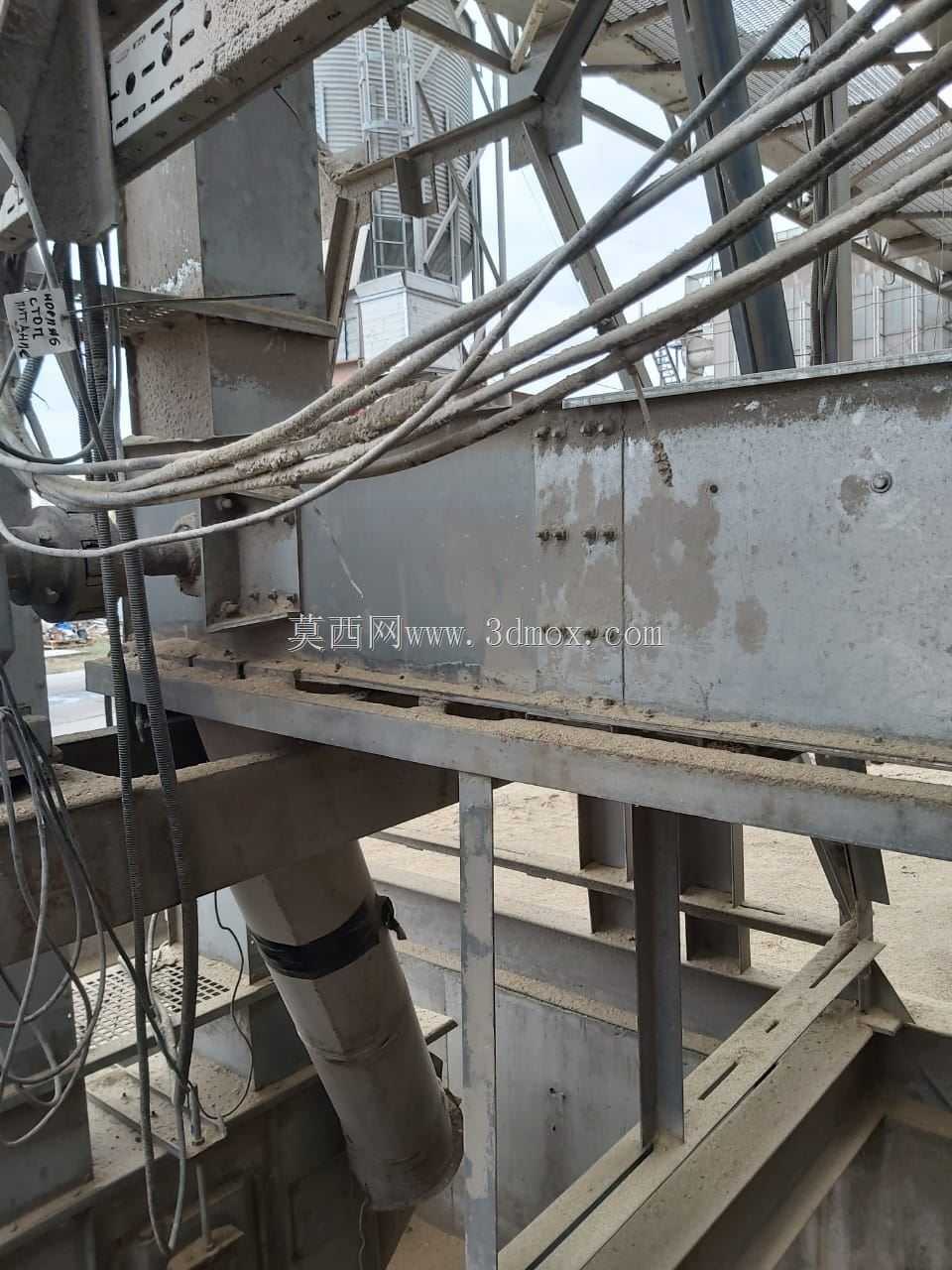

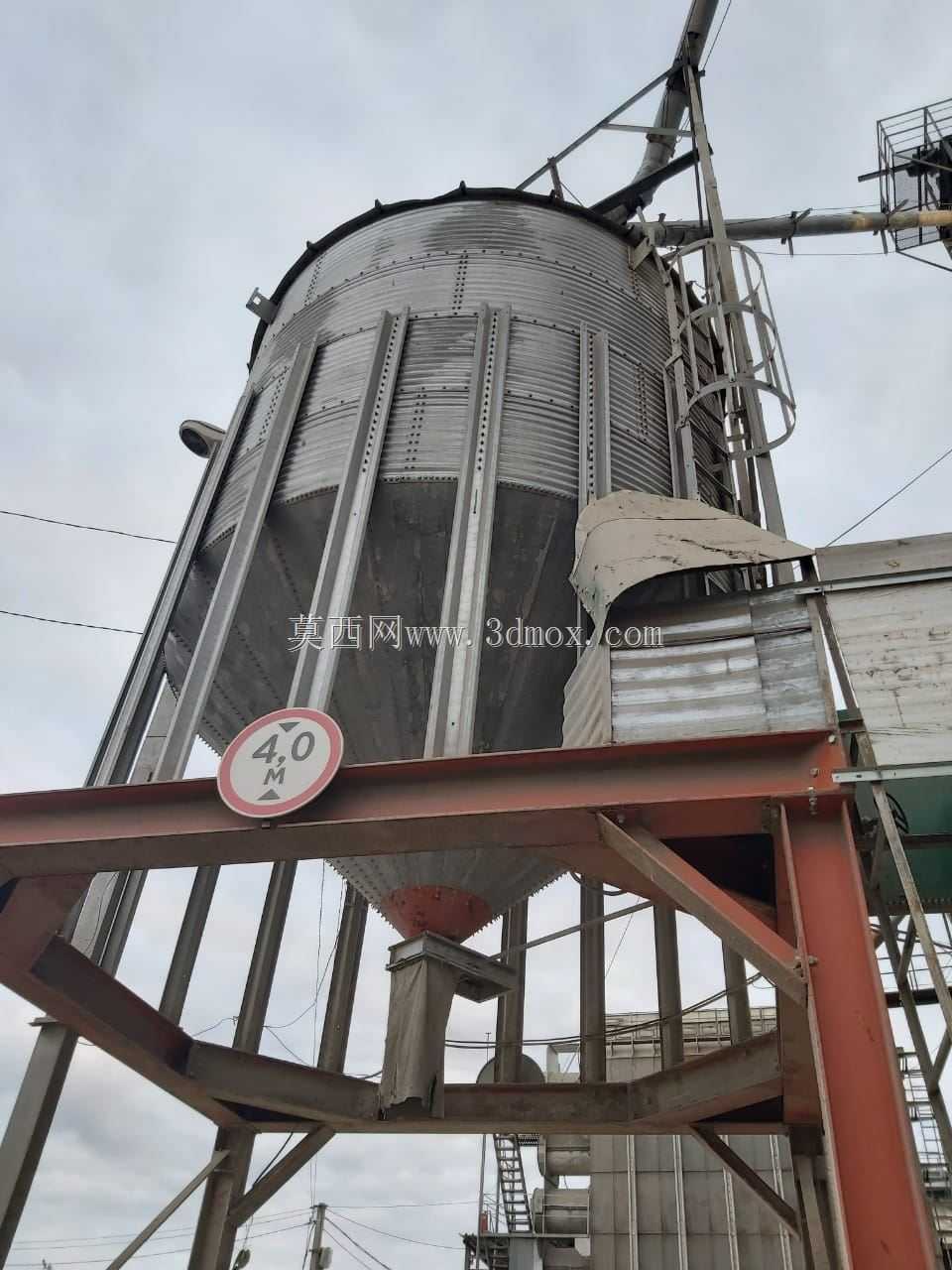

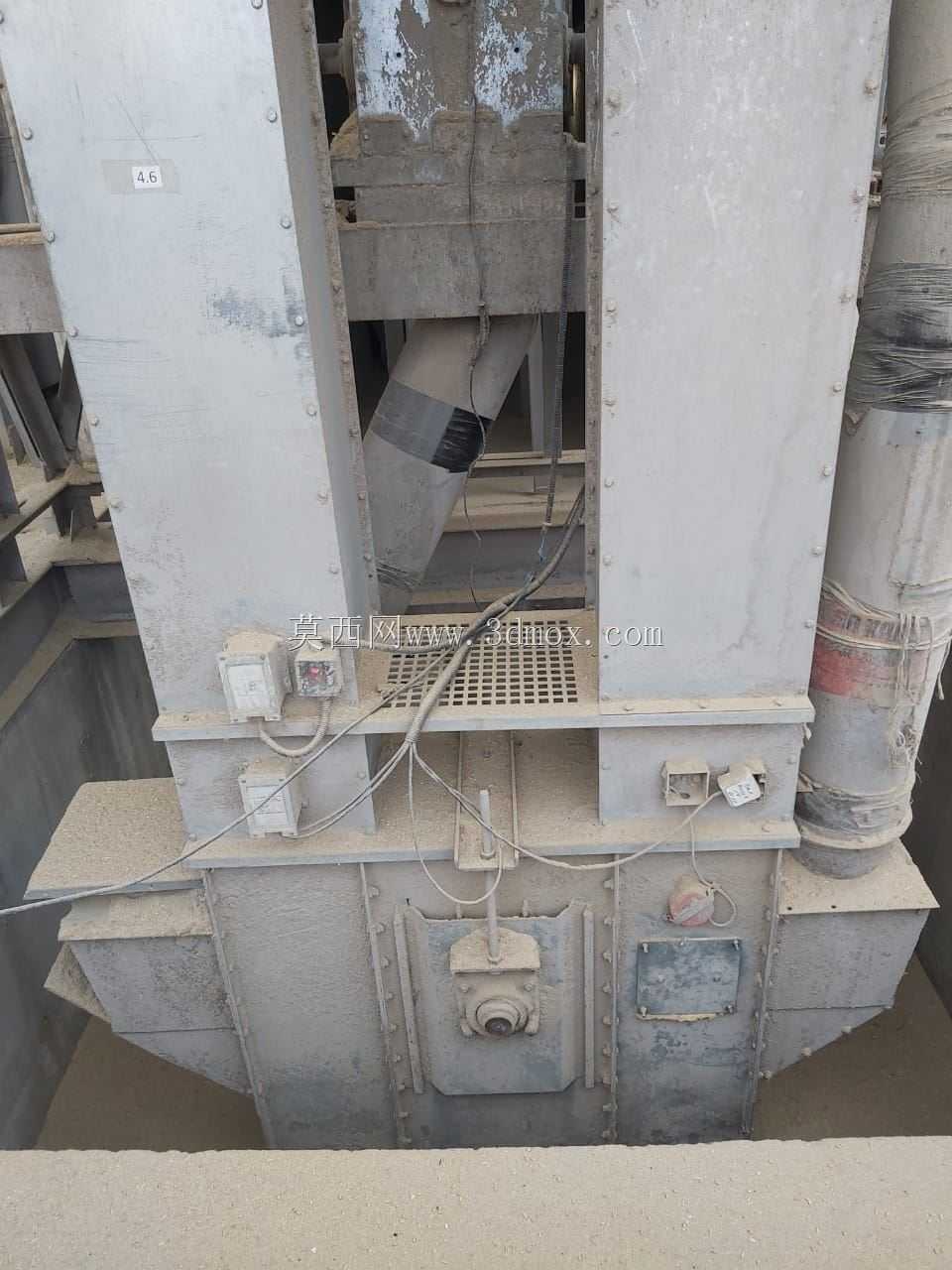

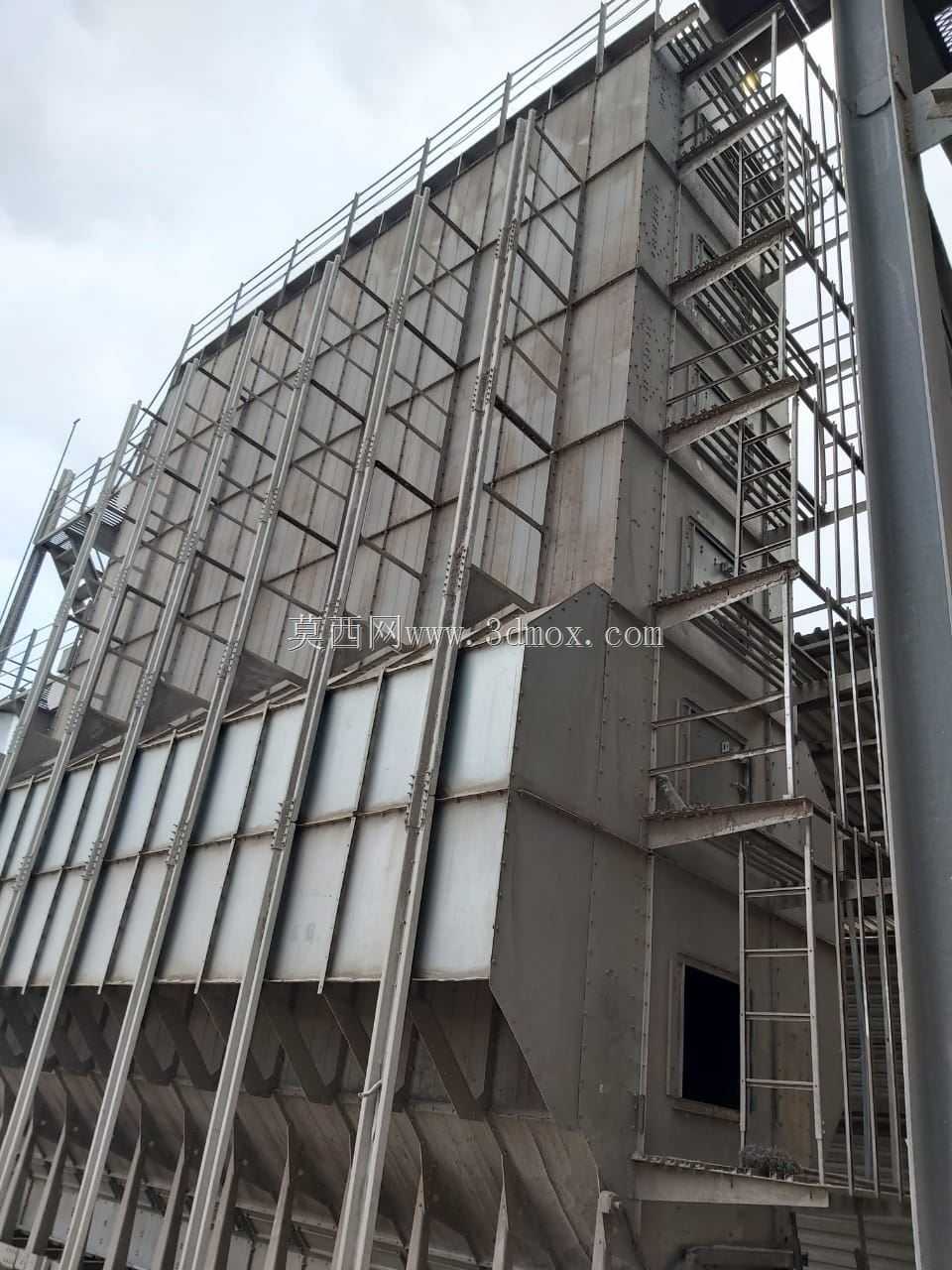

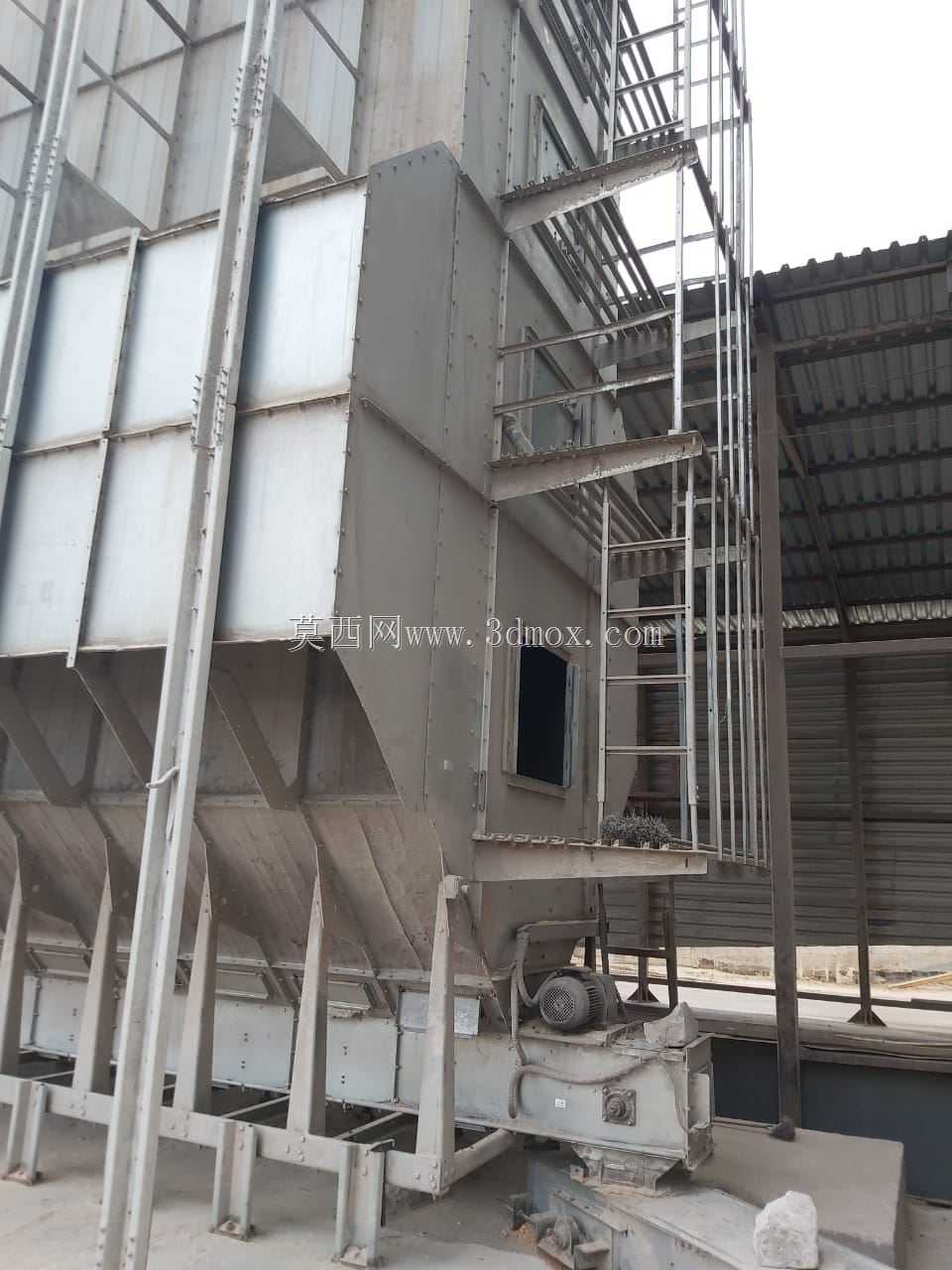

坚果烘干设备内部机架结构设计方案

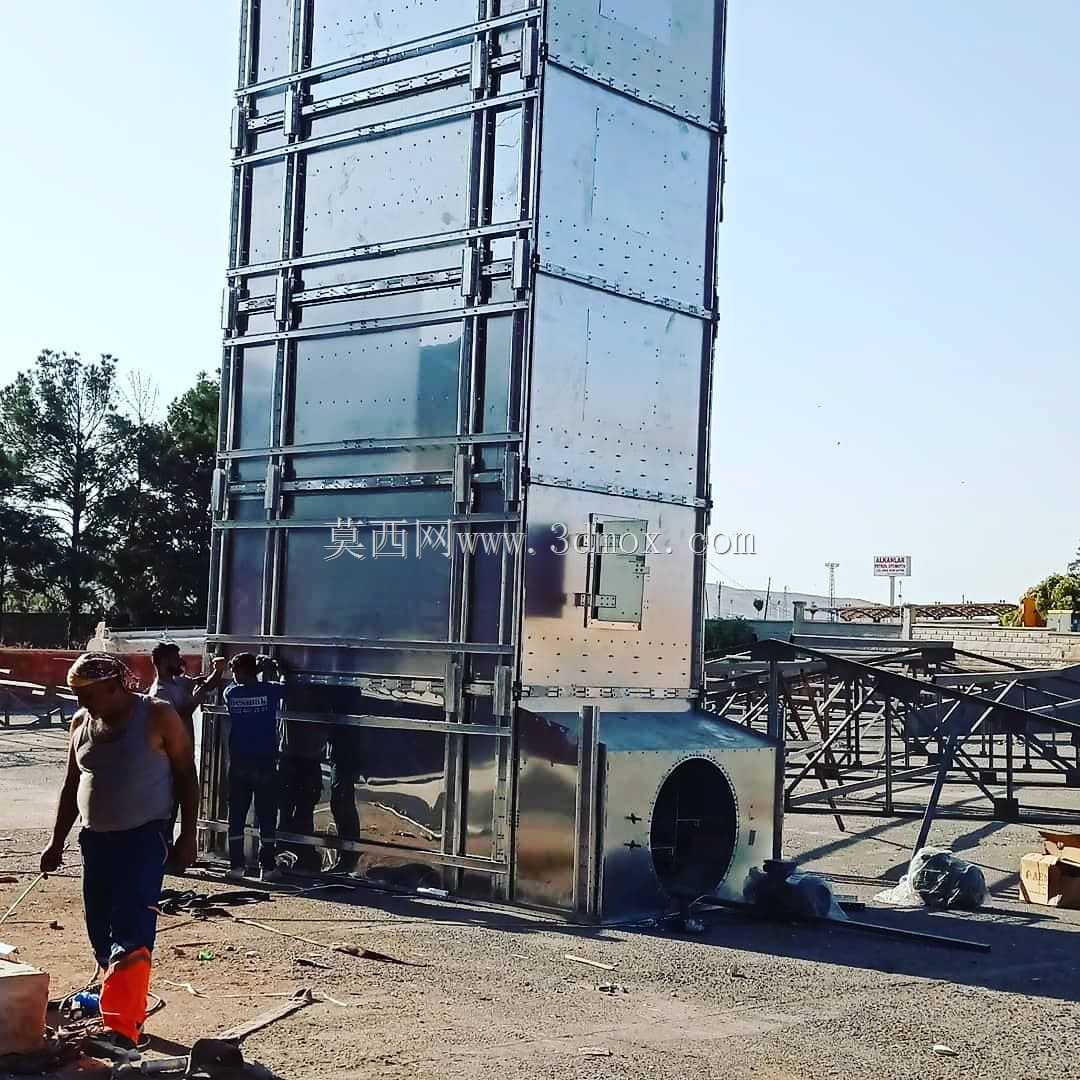

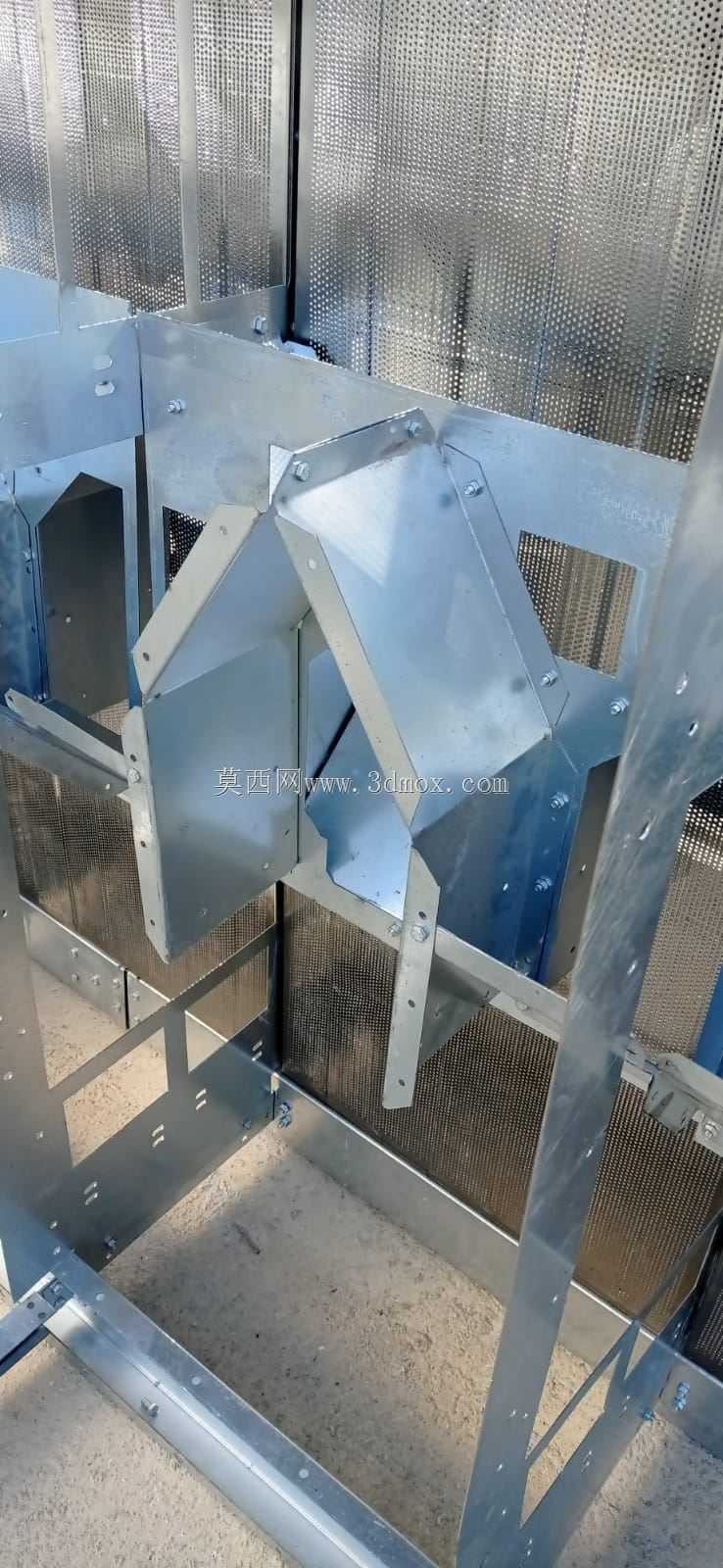

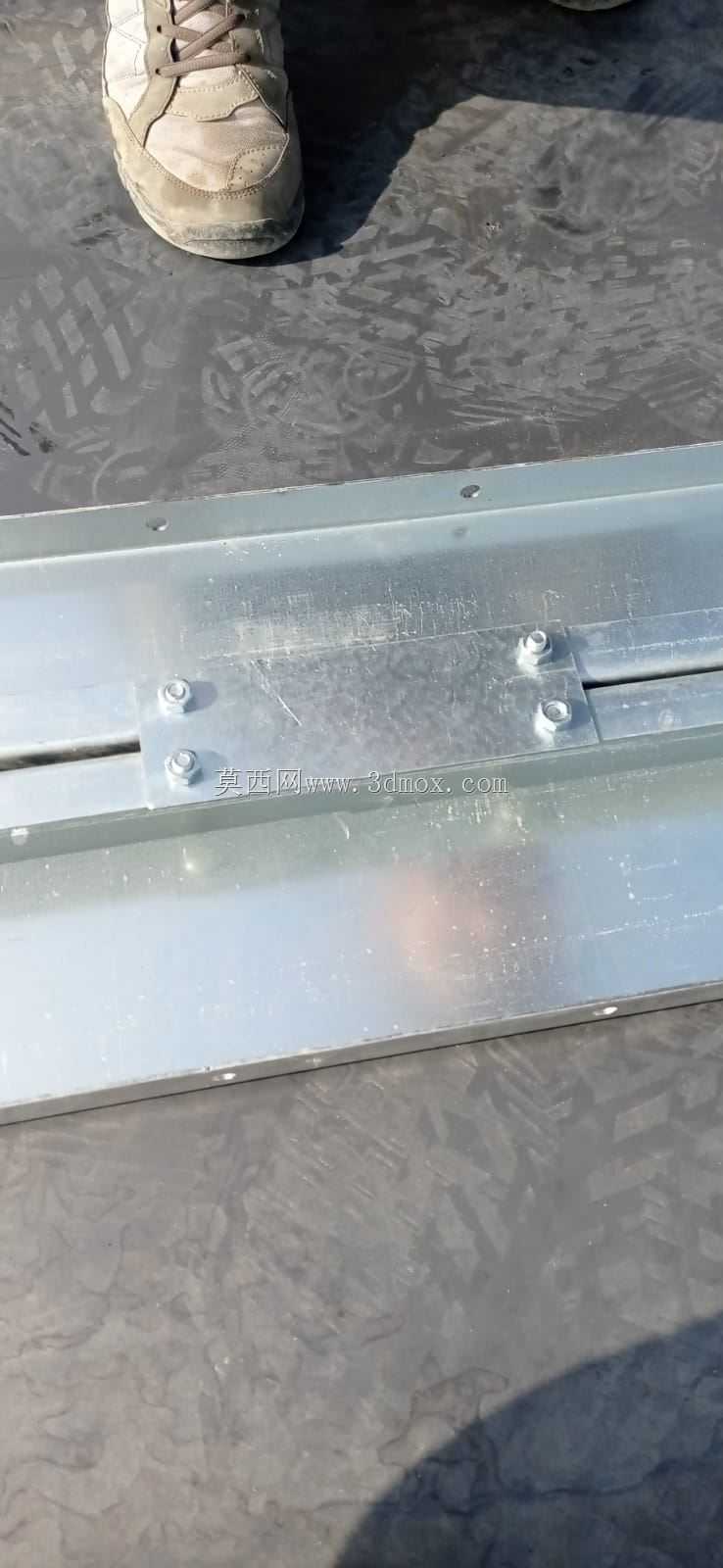

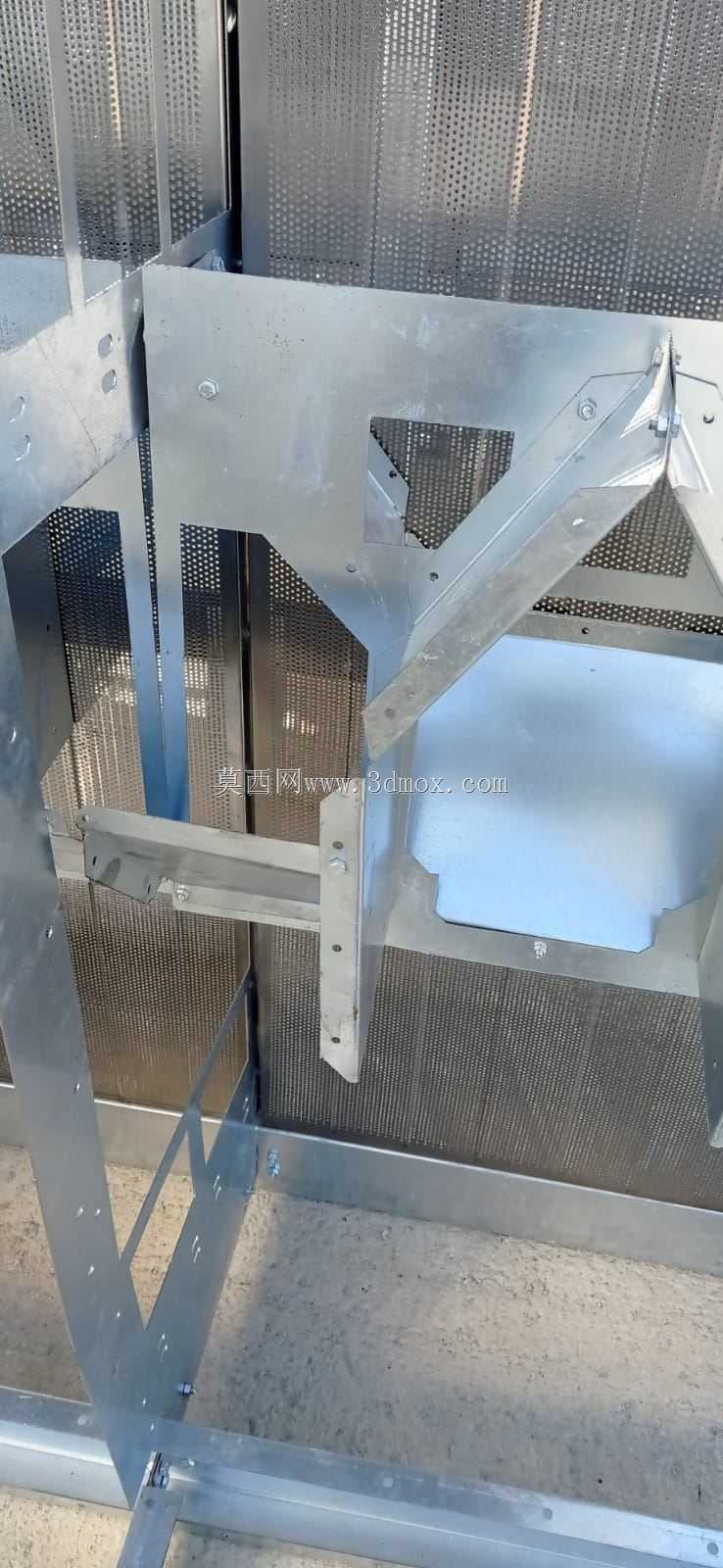

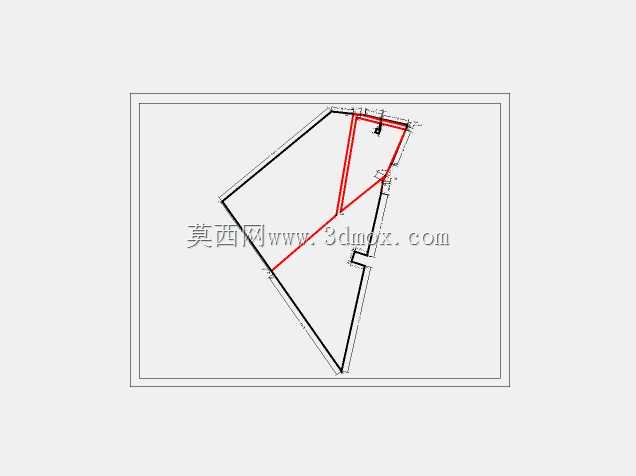

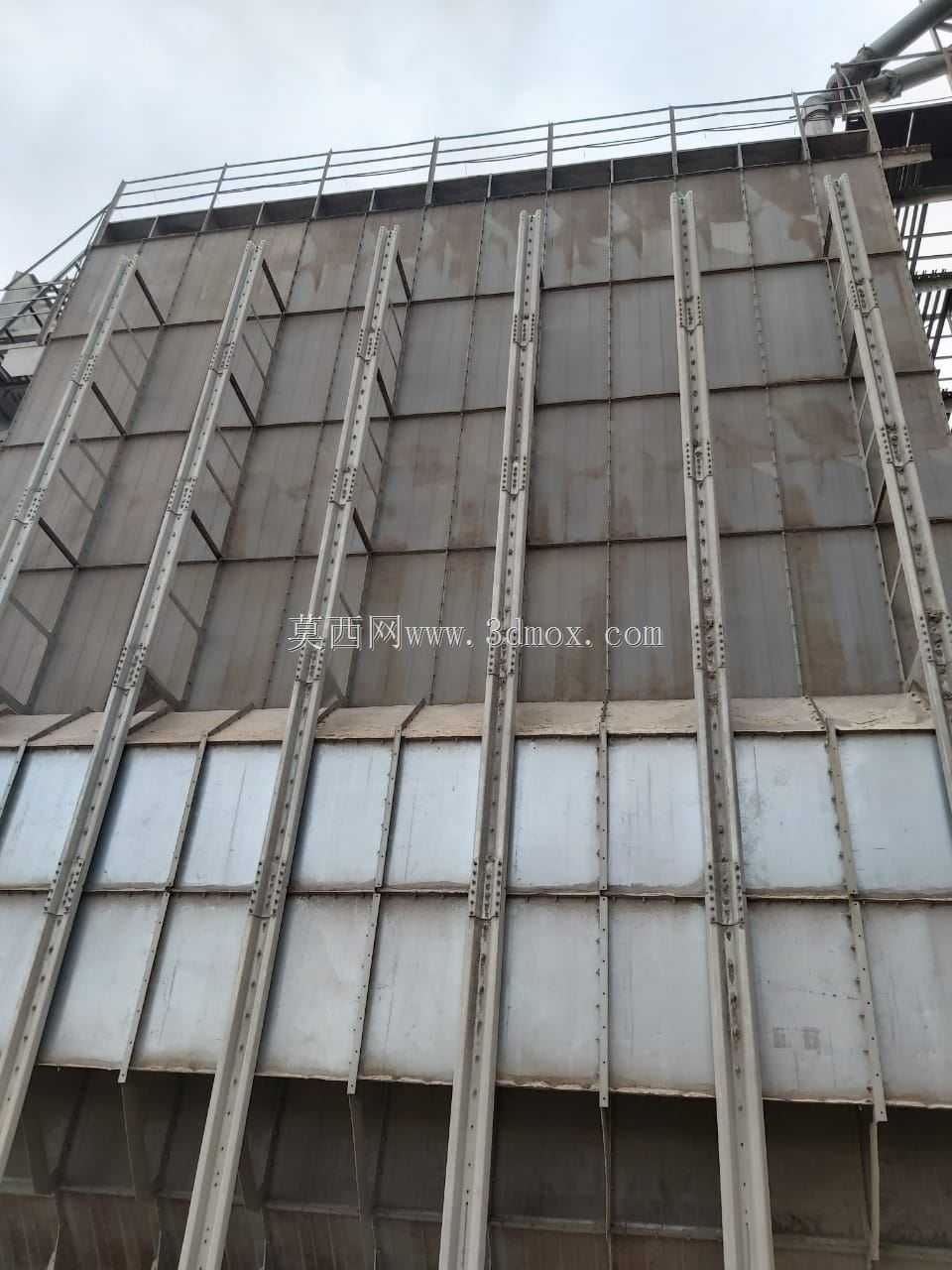

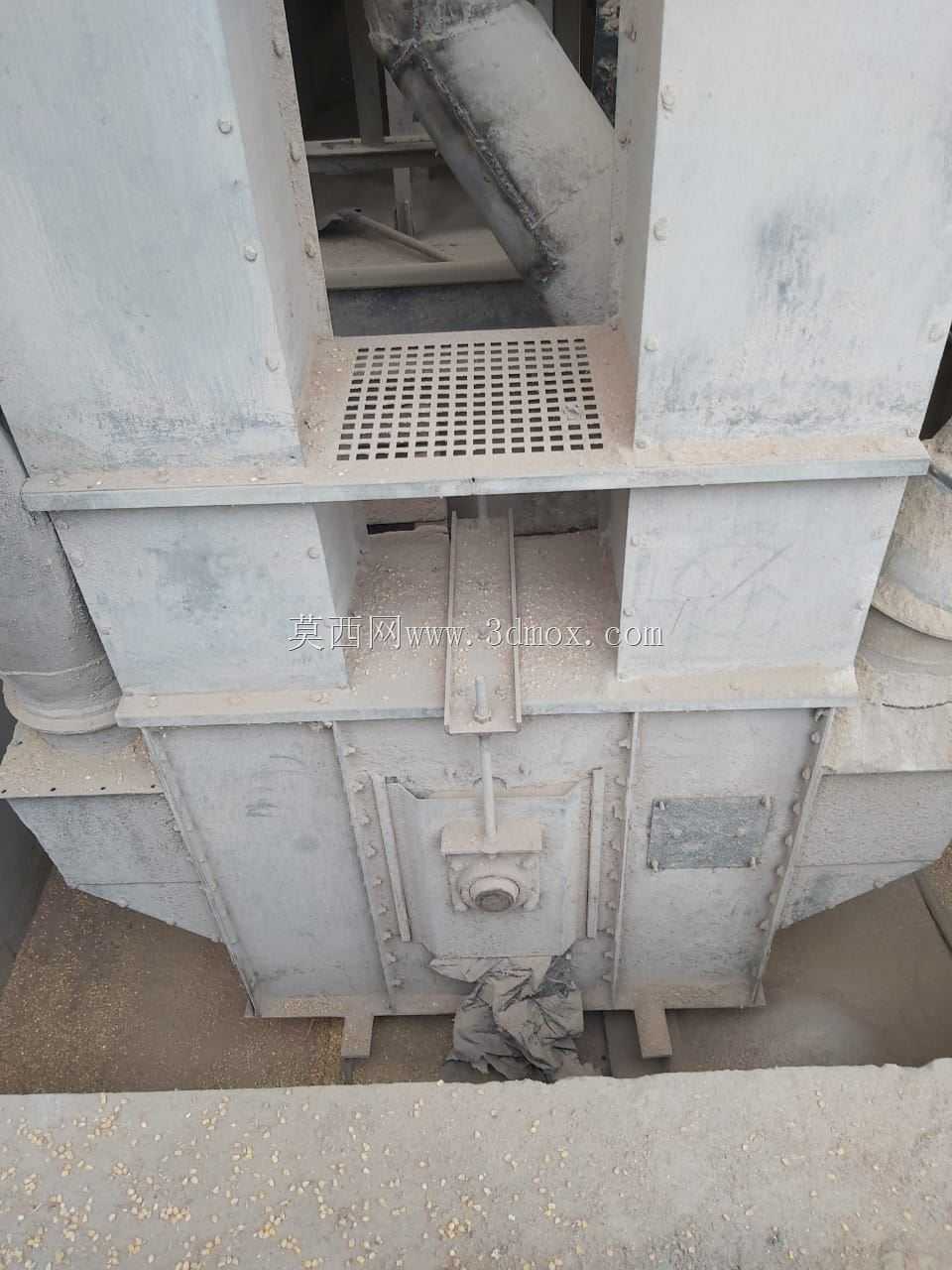

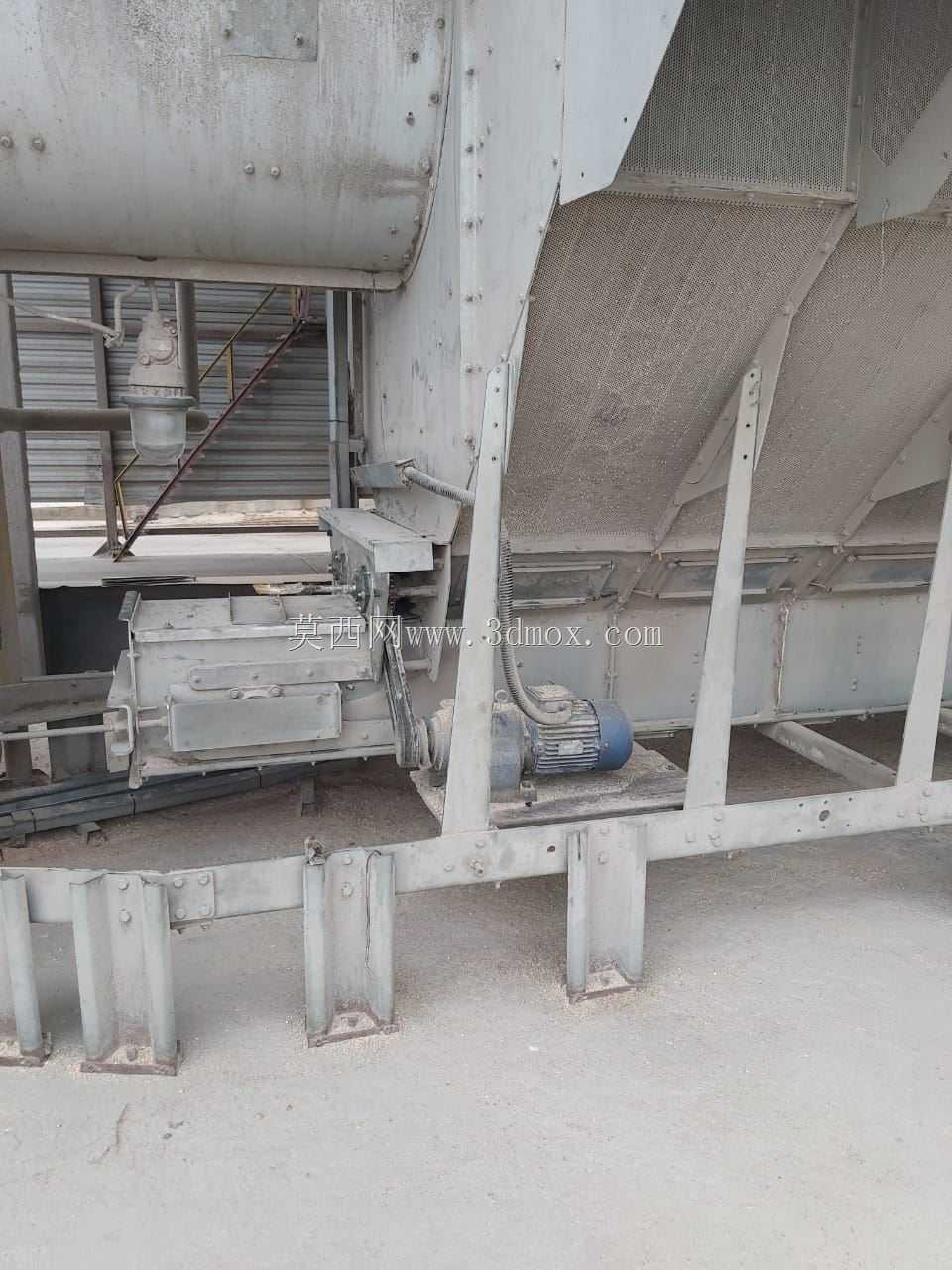

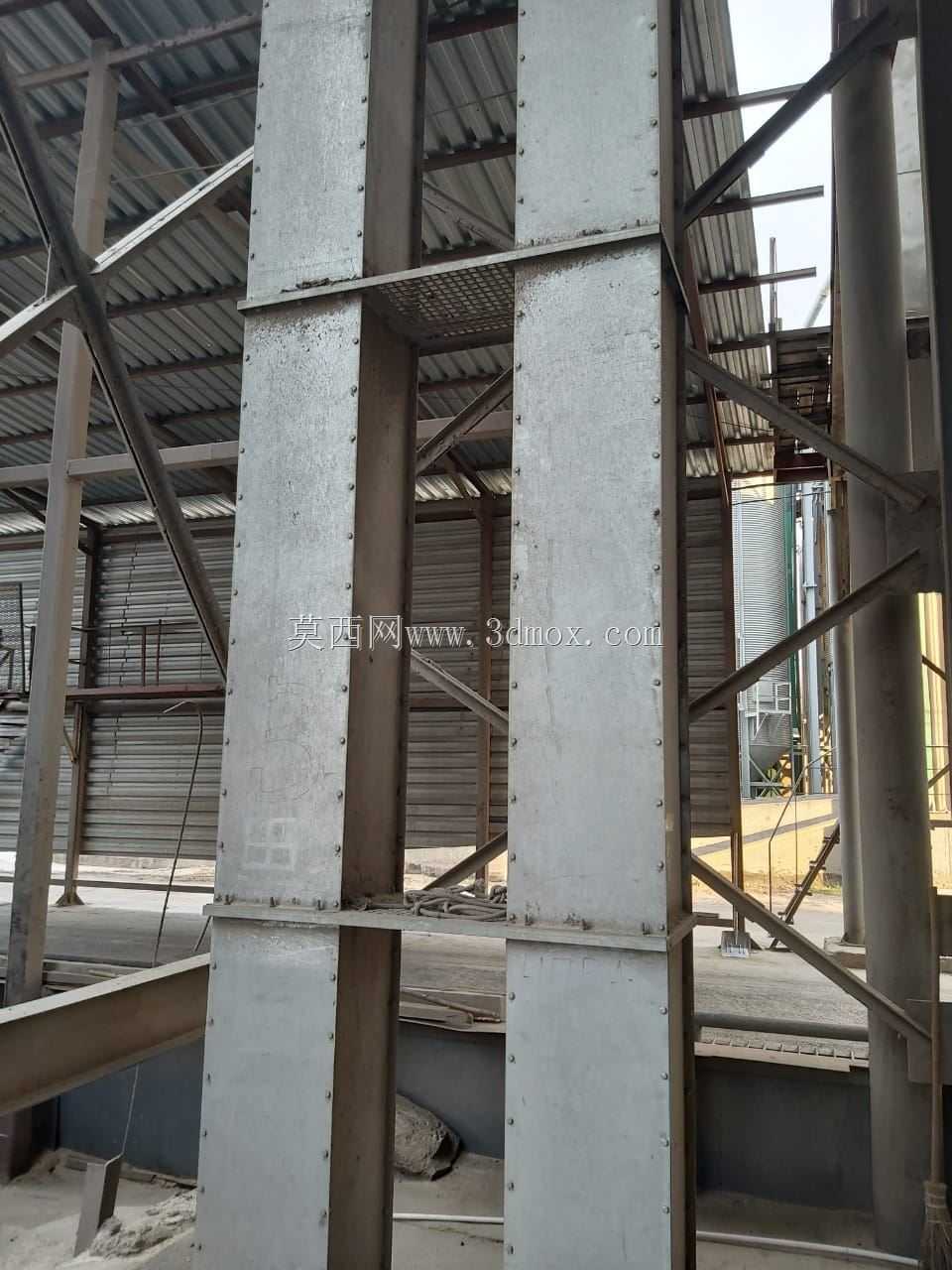

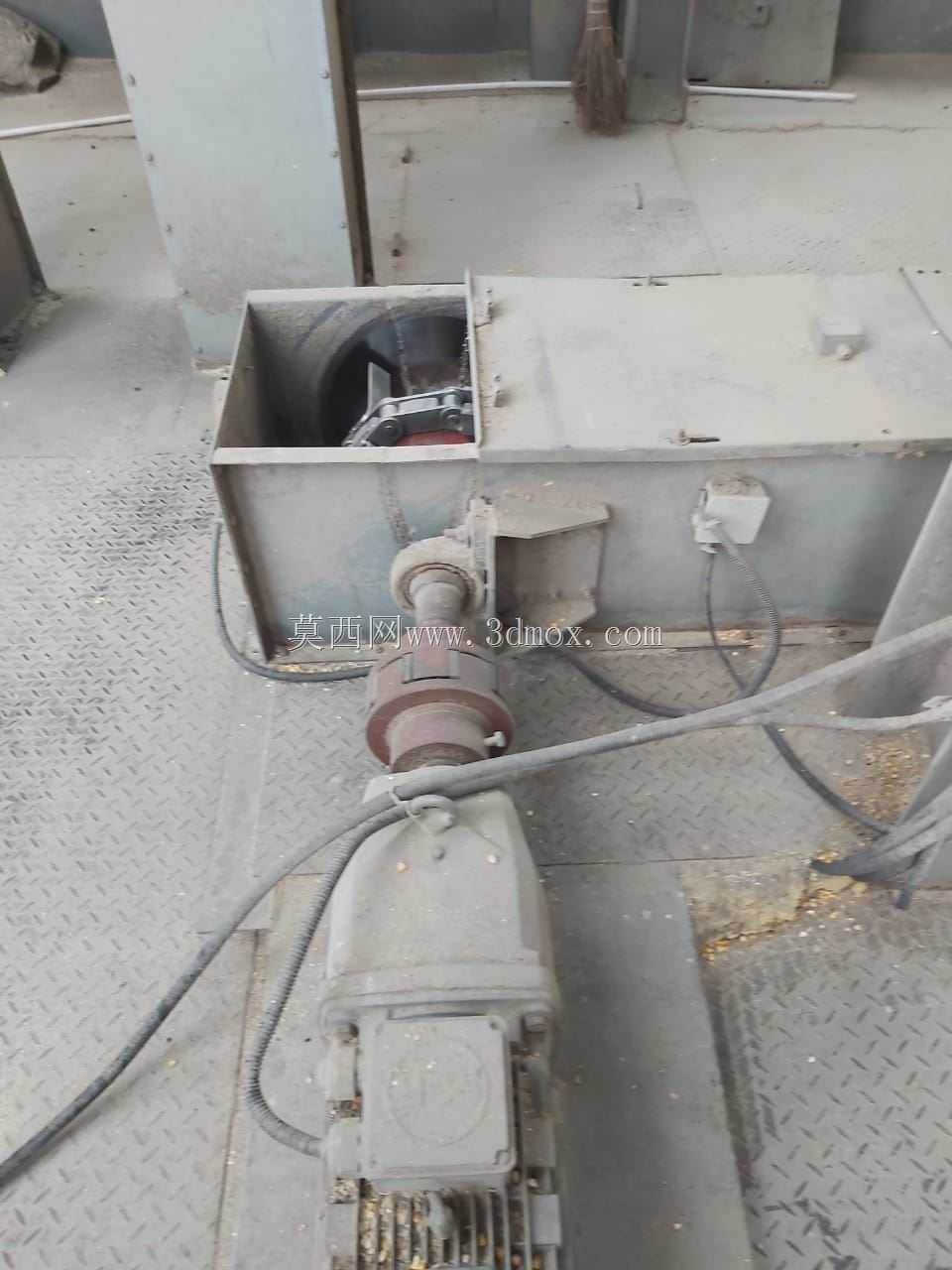

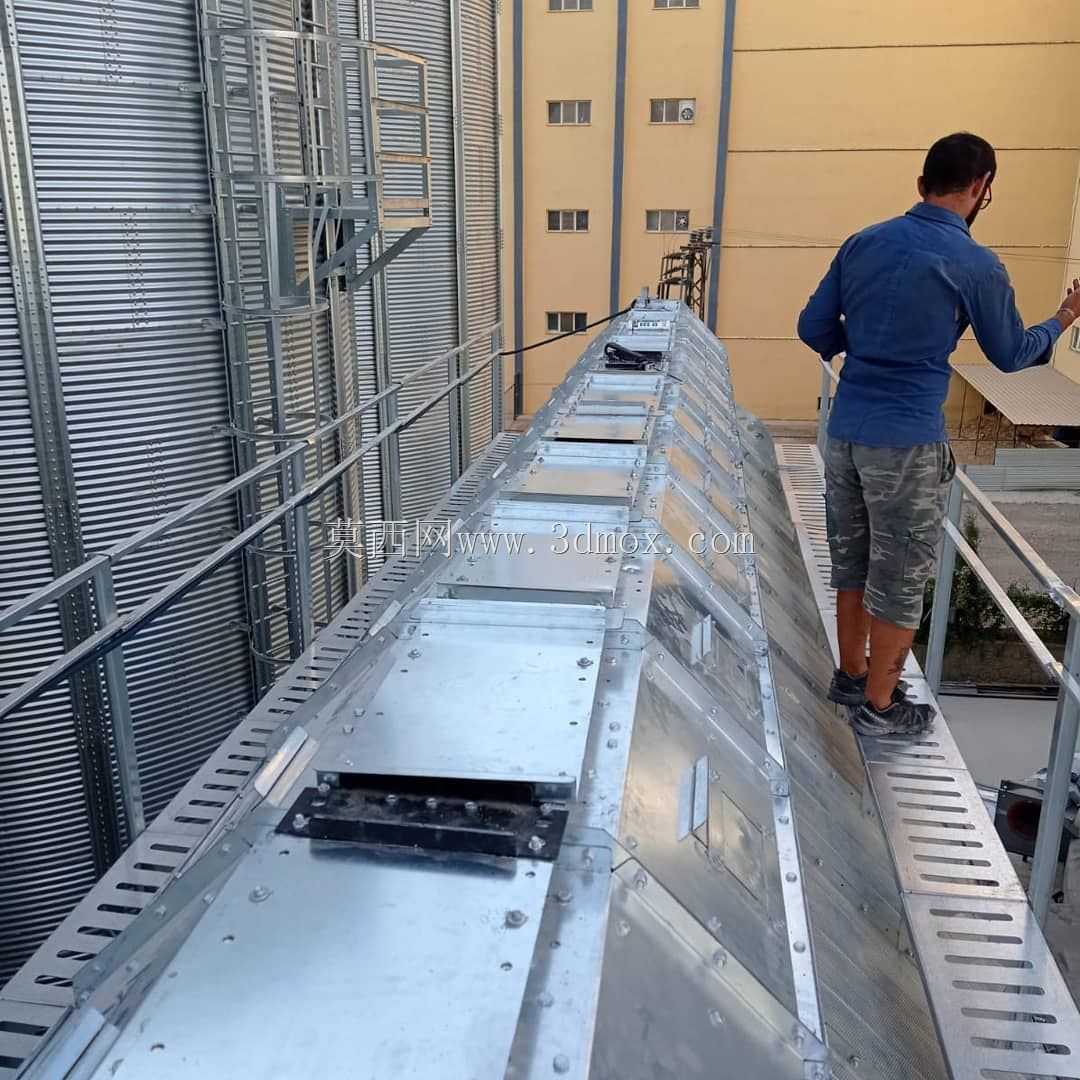

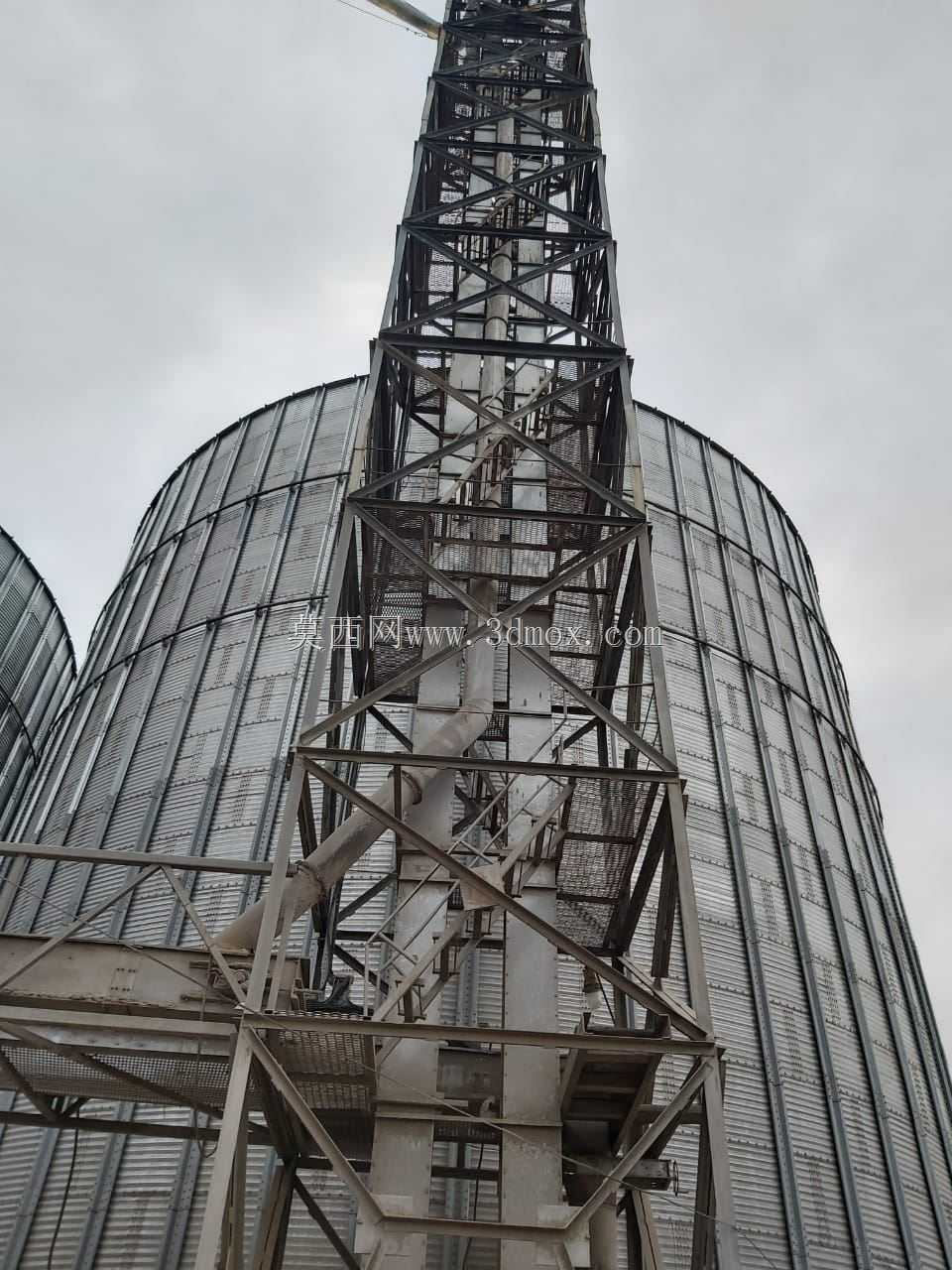

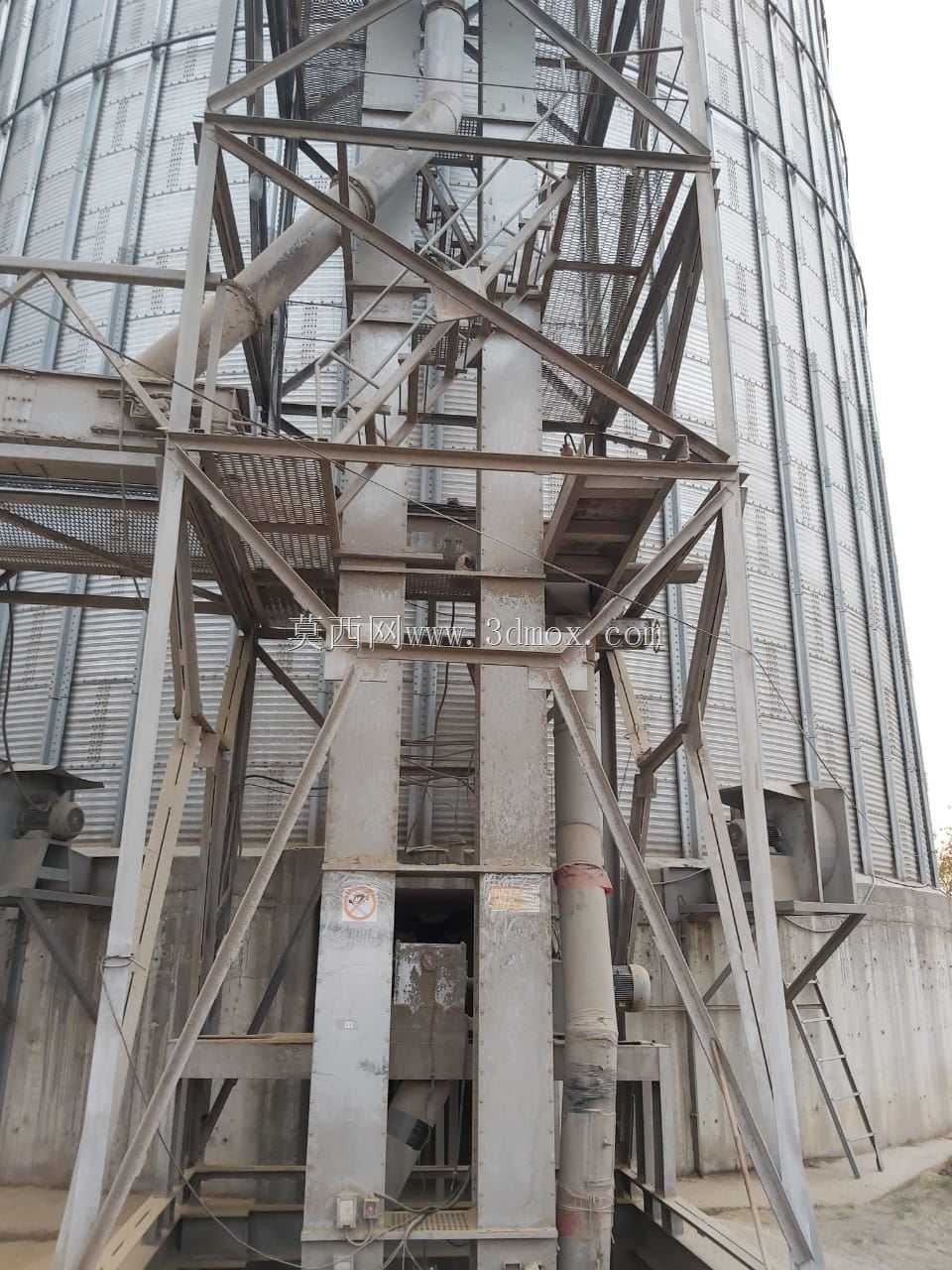

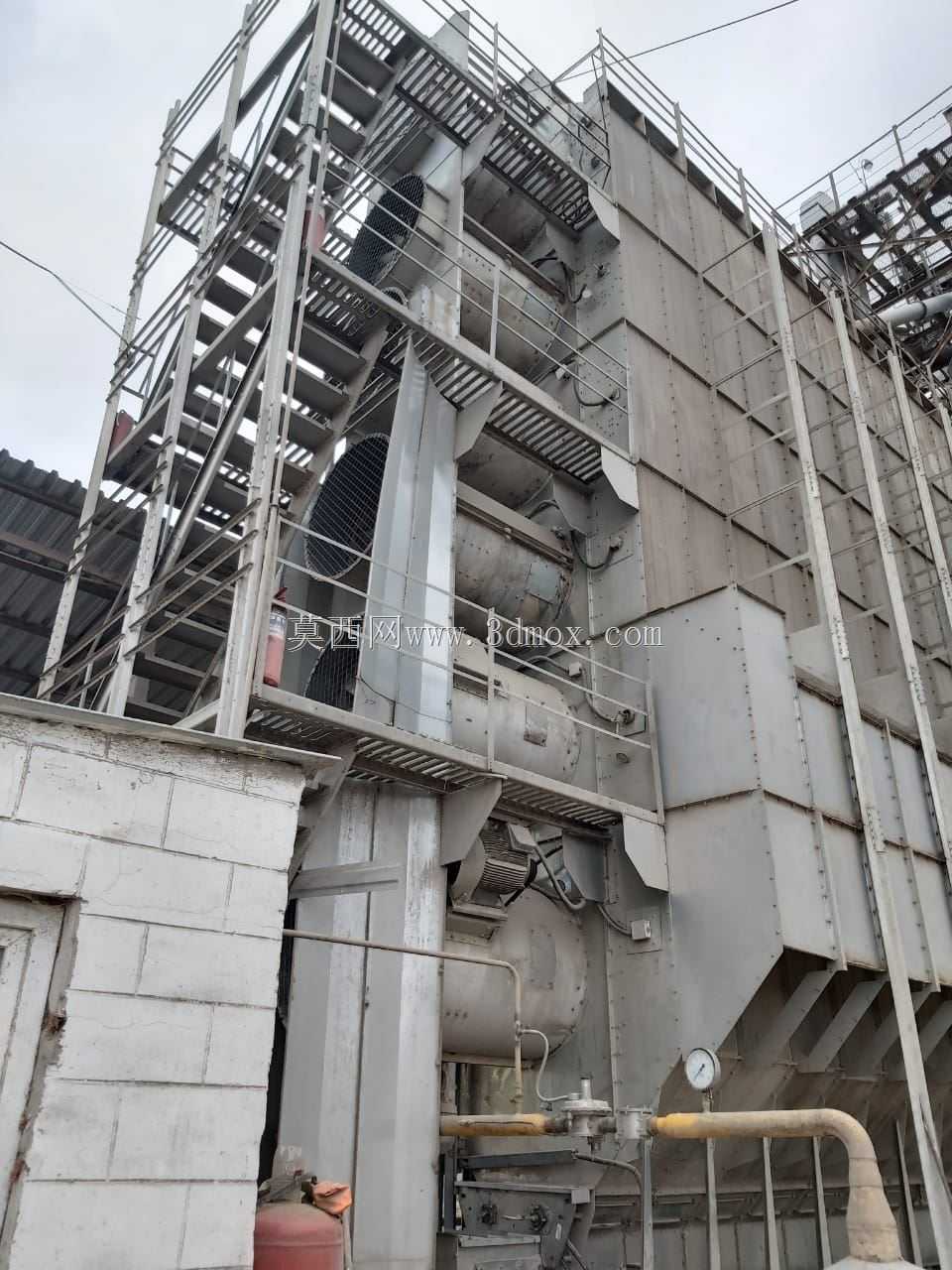

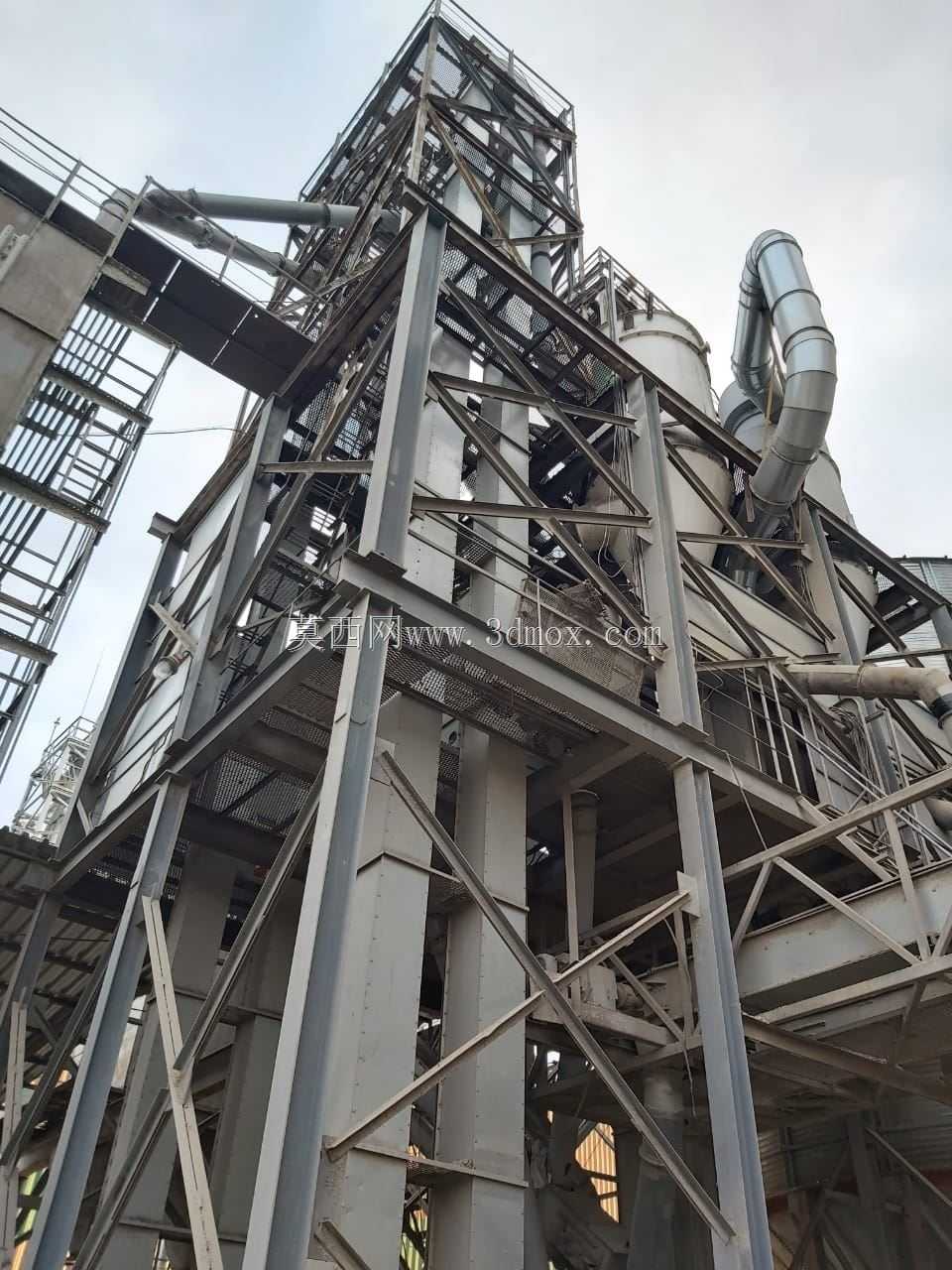

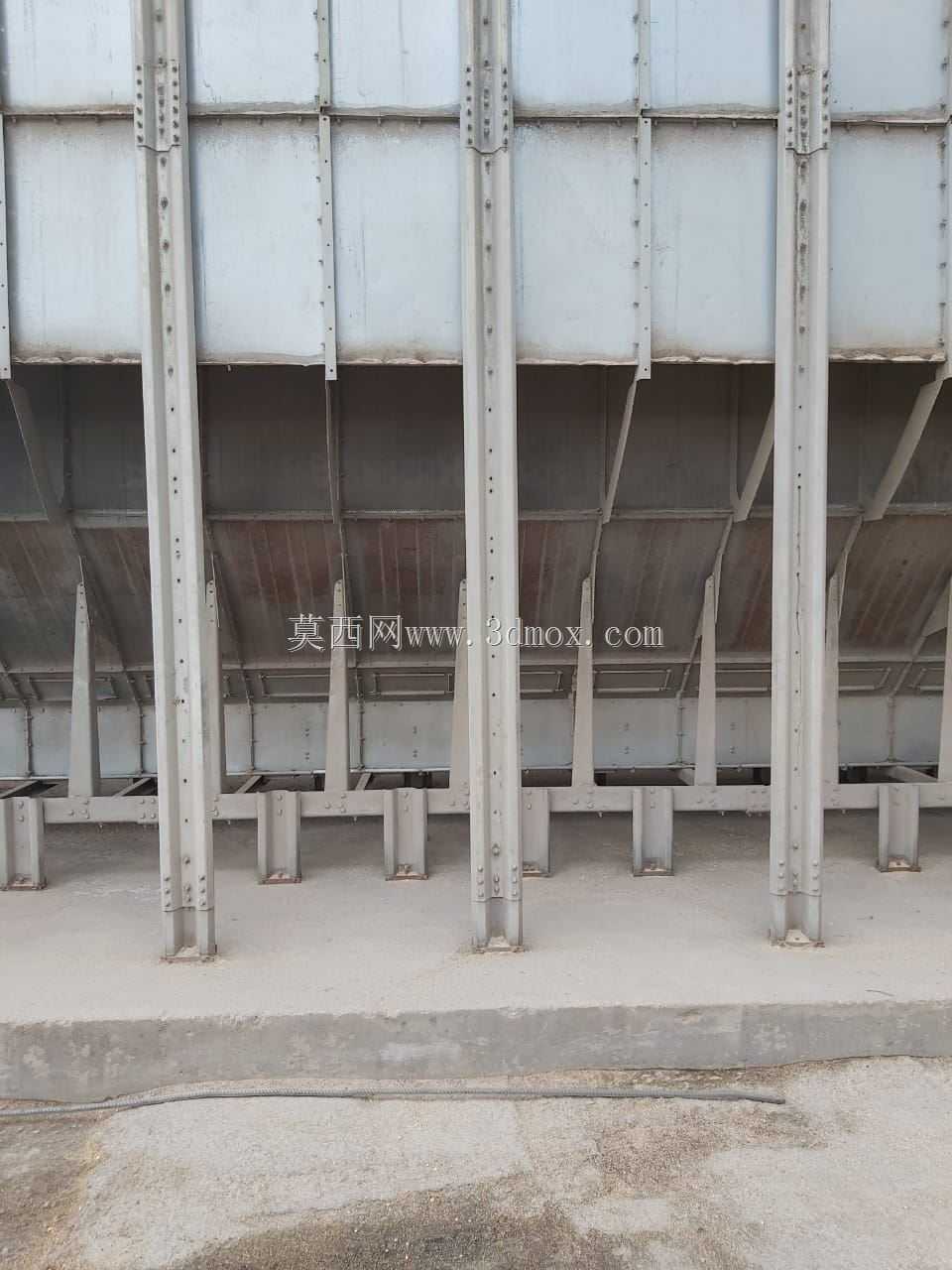

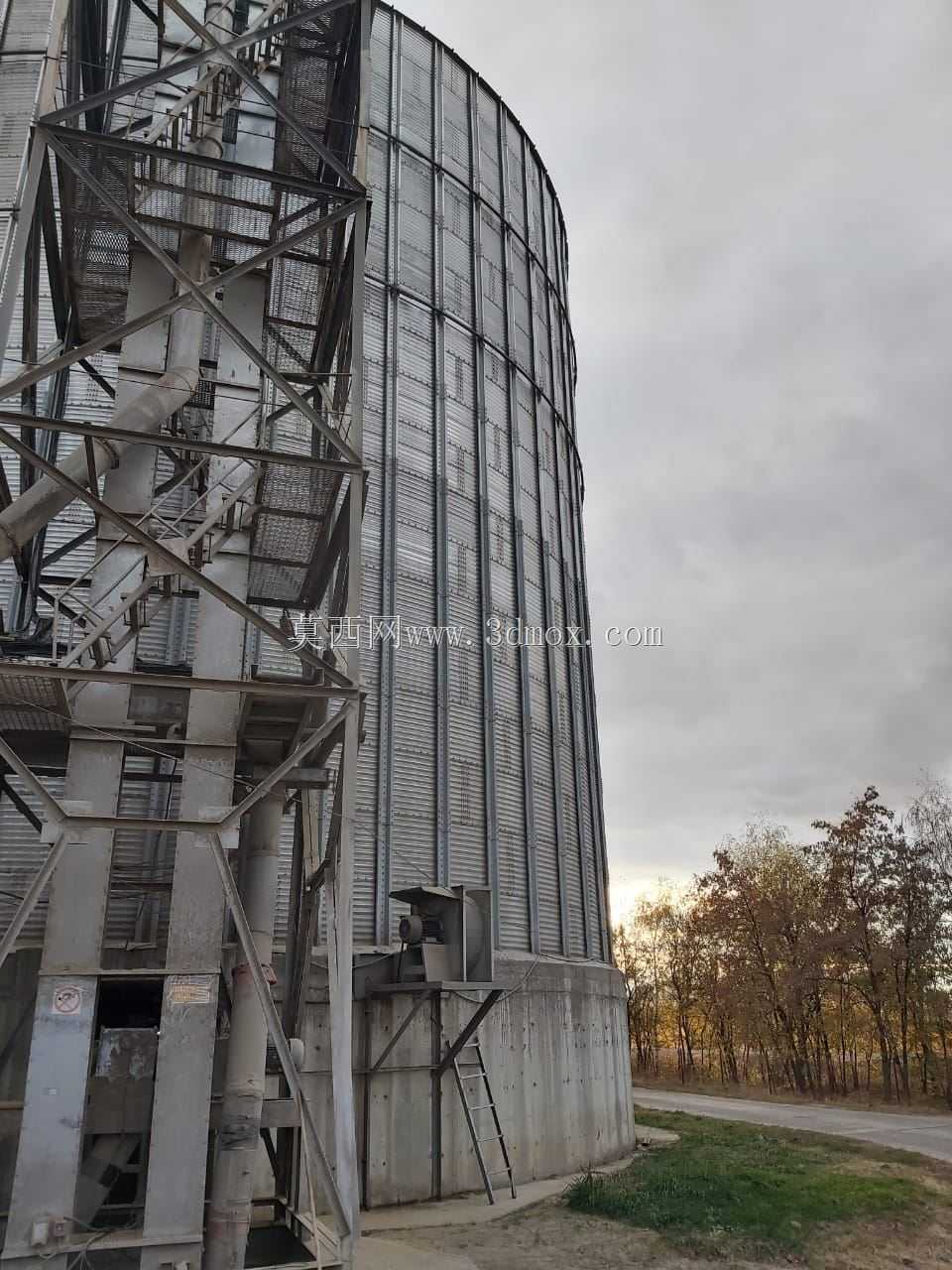

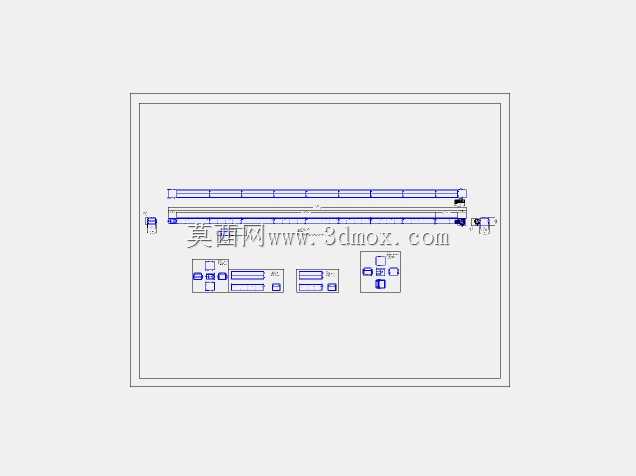

该结构为坚果类农产品烘干设备的内部承载机架，主要应用于中小型农产品加工场景，适配核桃、鹰嘴豆、扁豆、谷物等多种颗粒状农产品的批量烘干作业，可嵌入连续式热风烘干生产线，也可作为独立烘干单元的支撑主体使用。设备实际运行过程中，机架需要承载多层冲孔网板输送组件、热风导流结构以及待烘干物料的总重量，同时承受热风循环带来的持续振动与温度交变载荷，因此整体结构采用镀锌钢板折弯拼接工艺制作，所有连接点位均通过冲压铆接配合螺栓紧固，避免焊接变形带来的安装精度偏差，同时镀锌材质可抵御烘干过程中高湿环境带来的锈蚀问题，延长设备整体使用寿命。从功能特性来看，该机架采用分层镂空设计，横向与纵向的支撑梁预留了冲孔网板的安装滑槽，可根据不同物料的烘干工艺要求灵活调整层间距，针对大颗粒核桃类物料可加大层间距提升热风流通效率，针对小颗粒谷物类物料可缩小层间距提升单批次装载量；机架侧面预留的安装位可固定热风导流板，引导热风在烘干仓内形成均匀的穿流风场，避免出现局部烘干死角，保证同批次物料的烘干含水率偏差控制在合理范围内。设计过程中优先考虑了安装边界与运维便利性，整体机架的外形尺寸适配常规1.8米宽度的烘干仓体安装要求，底部支撑脚预留了与仓体底座固定的螺栓孔位，安装时无需额外切割调整即可完成对位装配；机架的侧边支撑梁采用折边加强结构，在不增加板材厚度的前提下提升了整体抗扭刚度，避免物料满载输送过程中出现结构形变，同时所有外露的板材边缘均做了压边钝化处理，避免安装运维过程中出现划伤风险。结构设计阶段通过载荷验算确定了各支撑梁的排布间距，可承受单平米120kg的物料载荷，同时兼顾了热风流通的开孔率要求，冲孔网板的支撑框架采用等间距排布，既保证网板承重时不会出现凹陷变形，也不会阻挡热风的正常流通，确保烘干过程中风场均匀覆盖所有物料层，提升整体烘干效率与成品品质。
