双铰接弯臂式传动连接构件结构设计

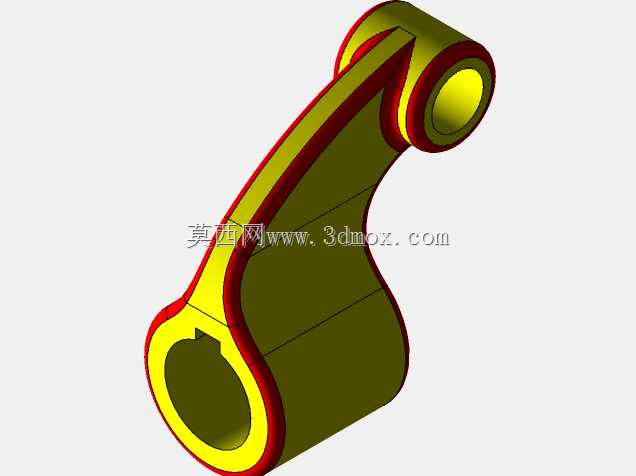

该构件属于机械传动系统中的铰接式连接承载部件，主要应用于需要实现往复摆动传动、变角度动力传递的机械设备场景中，常见于轻工自动化生产线的摆臂机构、农用作业机械的联动传动单元、小型特种设备的角度调节支撑结构中，承担着两端部件之间的动力传递、运动轨迹约束以及载荷承载的核心作用，能够在固定的摆动角度范围内将一端的旋转动力转化为另一端的往复摆动力，或是作为支撑构件维持两个活动部件之间的相对位置关系，避免传动过程中出现构件干涉、载荷过载的问题。从功能特性来看，该构件采用两端带铰接孔的弯臂式结构，两端的同轴铰接孔分别用于配合销轴与相邻构件形成转动副，其中大端铰接孔内壁设置有键槽结构，可通过平键与动力输入轴实现周向固定，能够可靠传递扭矩，避免轴与孔之间出现相对转动打滑的问题；小端铰接孔用于连接从动摆杆或是执行端构件，可根据实际装配需求搭配轴套、自润滑衬套使用，降低铰接位置的转动磨损，延长构件的整体使用寿命。构件主体采用流线型弯臂过渡结构，在设计过程中通过力学仿真优化了臂身的截面轮廓，在保证整体结构强度、满足额定载荷下抗弯曲、抗扭转变形要求的前提下，尽可能去除了非承载区域的多余材料，有效降低了构件自身重量，减少了摆动过程中的转动惯量，让传动过程更加平稳，降低驱动端的动力损耗。从安装边界来看，设计时明确了两端铰接孔的中心距作为核心安装尺寸，大端铰接孔的孔径、键槽尺寸与配套的动力输出轴尺寸完全适配，小端铰接孔的孔径匹配对应连接销轴的直径公差，臂身的外轮廓做了圆角过渡处理，既避免了应力集中导致的构件断裂风险，也保证了构件在最大摆动角度范围内不会与周边相邻的其他零部件发生运动干涉，装配时仅需将大端孔与输入轴通过键连接固定，小端孔通过销轴与从动构件铰接，即可完成整套传动链路的装配，无需额外做复杂的位置调整，适配性较强。在实际工况使用中，该构件可承受稳定的周期性交变载荷，臂身的加厚过渡区域能够抵消摆动过程中产生的侧向弯矩，避免长期使用后出现臂身变形、铰接孔位置偏移的问题，可适配中等载荷下的连续往复摆动传动需求，整体结构紧凑，安装占用空间小，能够在较为局促的设备内部安装空间中完成传动连接功能。
