双工位推杆夹紧工装夹具结构设计

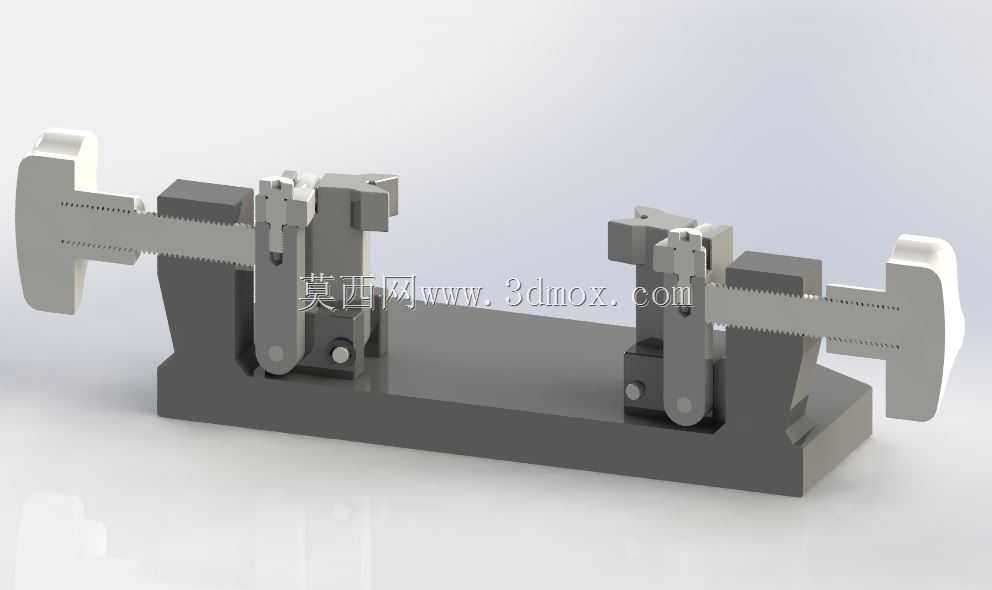

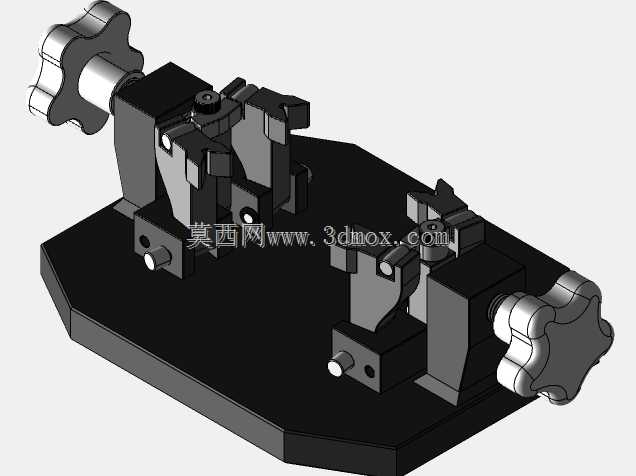

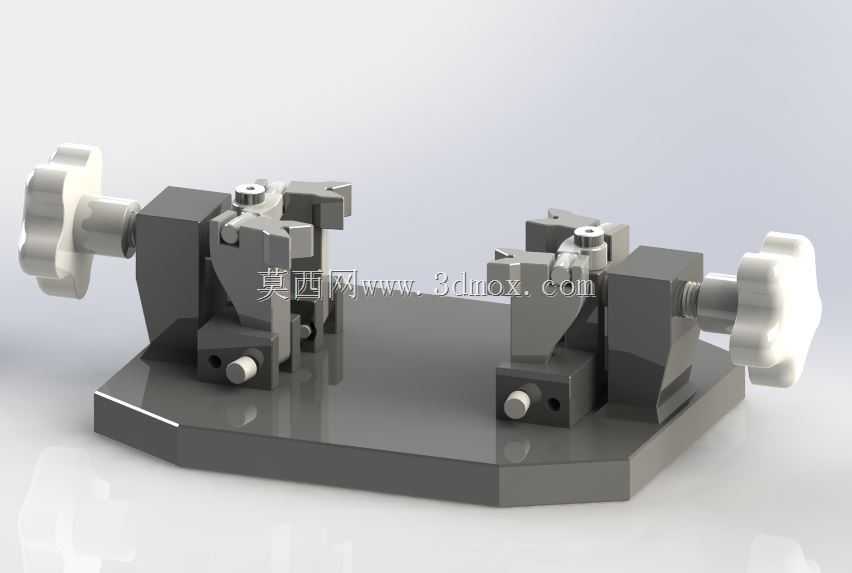

该双工位推杆夹具主要应用于机械加工工序中的工件定位装夹场景，覆盖小型轴类、异形结构件的铣削、钻孔、端面修磨等机加工环节，也可适配装配工序中工件的固定夹持需求，能够在批量生产场景下替代人工持件操作，大幅降低装夹定位的重复误差，提升加工过程的工件稳定性。从实际用途来看，这款夹具通过对称式双工位布局，可同时完成两件同规格工件的装夹固定，配合两端的手轮式推杆施力结构，操作人员无需额外辅助工具即可快速完成工件的锁紧与松卸，单工位装夹耗时可控制在数秒内，适配中小批量零部件的柔性生产需求，既可以安装在普通铣床、钻床的工作台面使用，也可适配小型加工中心的工装平台，满足多工序流转的装夹一致性要求。在功能特性上，夹具的夹持端采用仿形定位块设计，能够与工件的待夹持轮廓完全贴合，避免装夹过程中出现工件偏移、表面夹伤的问题，定位块上预留的定位销孔可配合不同规格的定位销，适配一定尺寸范围内的同类型工件夹持，无需整体更换夹具主体；两端的推杆采用梯形螺纹传动结构，具备良好的自锁性能，当操作人员转动手轮将工件夹紧后，螺纹副的自锁特性可保证加工过程中夹持力不会出现衰减，避免工件松动导致的加工报废或安全隐患；底座采用多边形加厚铸铁结构，自身重量充足，可抵消加工过程中产生的切削振动，保证装夹系统的整体刚性。从设计思路来看，这款夹具采用对称式布局逻辑，将两套独立的夹持机构集成在同一底座上，既减少了夹具在机床工作台的占用空间，也能让操作人员在同一操作位置完成两个工位的装夹操作，降低操作动线的冗余；夹持模块采用分体式装配设计，所有定位块、压块、推杆组件均通过螺栓与底座连接，当出现易损件磨损时，可单独拆卸更换对应部件，无需整体报废夹具，降低长期使用的维护成本；手轮部分采用大直径星形设计，操作人员转动时可获得更大的施力力矩，无需借助加力杆即可达到足够的夹持力，操作手感顺畅。在外形尺寸与安装边界上，夹具整体底座采用扁平化设计，整体高度控制在较低范围，安装后不会超出常规机床的加工行程范围，底座上预留的多组安装槽可配合T型螺栓与不同规格的机床工作台固定，安装孔位采用通用间距设计，可适配多数常见中小型机加工设备的工作台安装尺寸，无需额外制作过渡连接板即可完成装夹固定；夹具的两个工位间距经过合理规划，加工时两个工位的工件不会出现干涉，刀具走刀路径可顺畅覆盖两个工件的加工区域，无需二次调整夹具位置即可完成双工位的连续加工。
