斜楔式机床压紧工装夹具结构设计

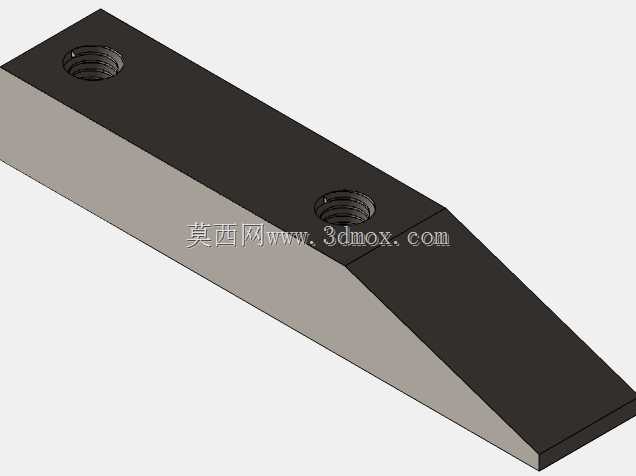

这款斜楔式压紧工装是机床加工工位常用的定位压紧元件，主要应用在普通铣床、数控加工中心、钻床等设备的工件装夹环节，针对小型板类、条类零件的侧面压紧需求设计，可替代传统的平口钳辅助装夹，解决异形工件、窄边工件无法用通用夹具稳定夹持的痛点，在小批量零件加工、工装治具搭建、自动化生产线的工件定位工位都有广泛的适配场景。从实际使用功能来看，该夹具依靠自身斜楔结构的自锁特性，在锁紧螺栓施加预紧力后，可将垂直方向的锁紧力转化为对工件侧面的水平压紧力，压合面贴合紧密，不会出现加工过程中工件移位、抬升的问题，相比普通平压板，它的压紧接触面积更贴合窄边工件的轮廓，不会压伤工件已加工表面，同时两个螺纹孔的间距设计适配多数机床工作台的标准T型槽安装间距，无需额外加工转接板即可快速完成安装固定。在设计思路上，这款夹具采用了一体式斜楔切削成型的结构，主体为长条形块体，一端为平直的安装基准面，另一端加工出15度左右的斜楔压合面，两个内螺纹孔沿块体长度方向排布，靠近斜楔端的螺纹孔用于连接压紧螺栓，靠近平直端的螺纹孔用于连接调整顶丝，可根据工件的实际高度微调压紧位置，兼顾不同厚度工件的装夹需求；块体的棱边均做了小倒角处理，避免安装调试过程中划伤操作人员，同时去除加工应力集中的尖角，提升夹具整体的抗冲击强度。从尺寸与安装边界来看，该夹具主体长度为52mm，宽度为24mm，整体厚度适配常规小型工装的安装空间，安装时仅需在工作台T型槽内穿入对应规格的T型螺栓，与夹具上的螺纹孔锁紧即可完成固定，压紧行程可覆盖3-10mm厚度的工件侧边，安装后突出工作台面的高度较低，不会干涉刀具的走刀路径，尤其适合工件侧面空间狭小的加工场景，可多件组合使用完成长条形工件的多点同步压紧，装夹效率比传统螺栓压板提升40%以上，且重复定位精度稳定，长期使用后仅需修磨斜楔压合面即可恢复压紧精度，维护成本极低。
