粮食仓储筒仓配套谷物烘干输送钢架结构

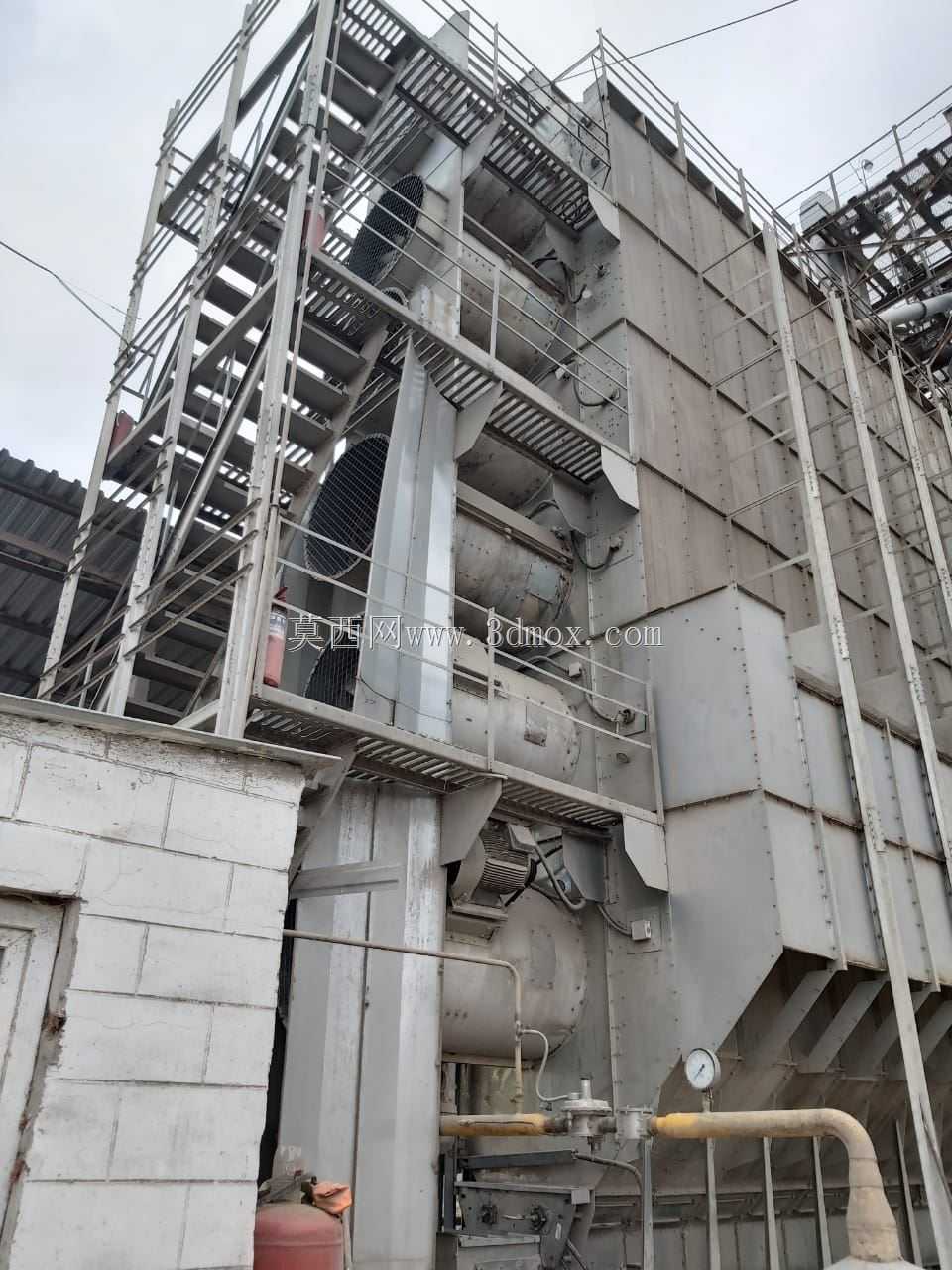

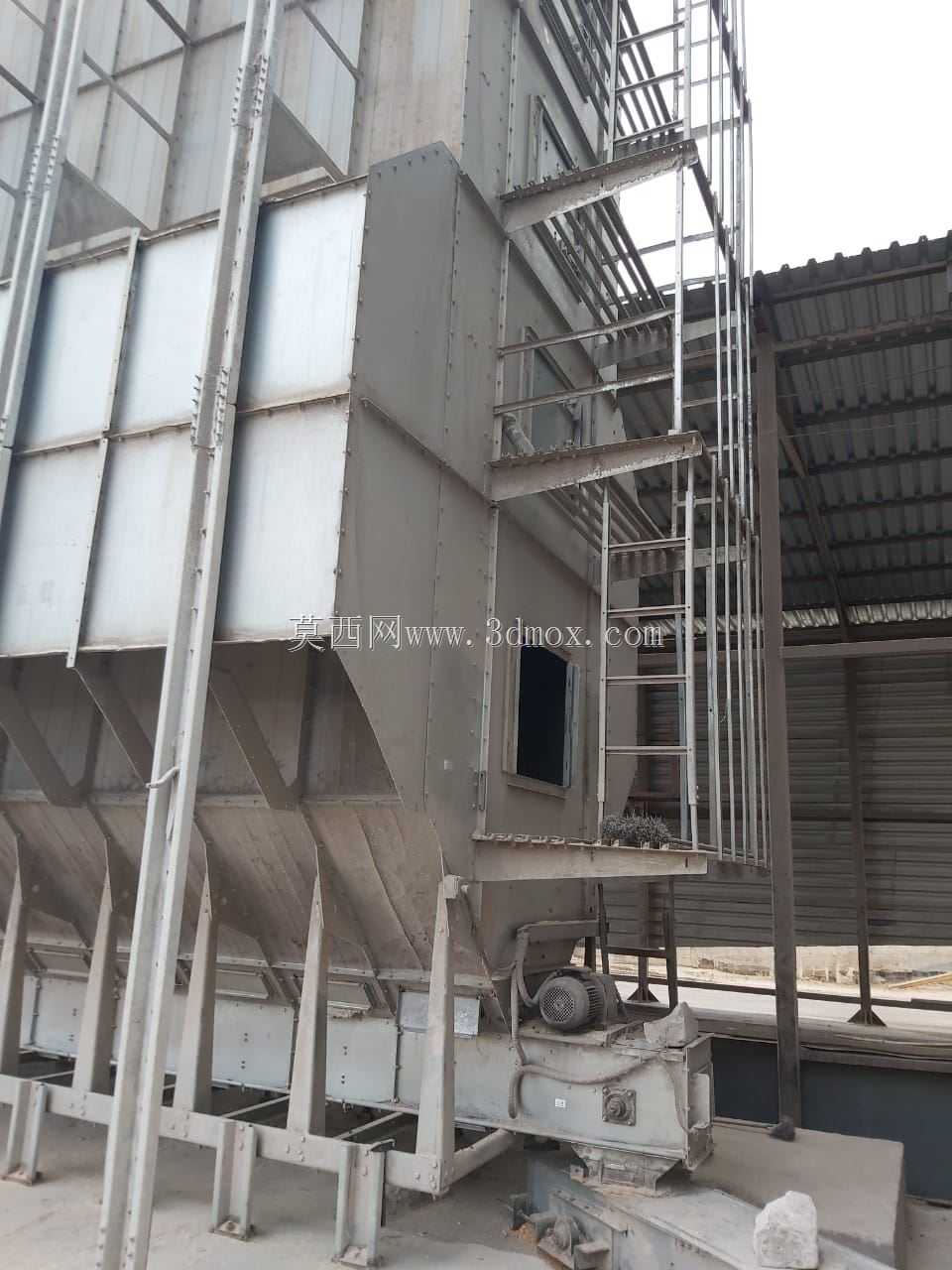

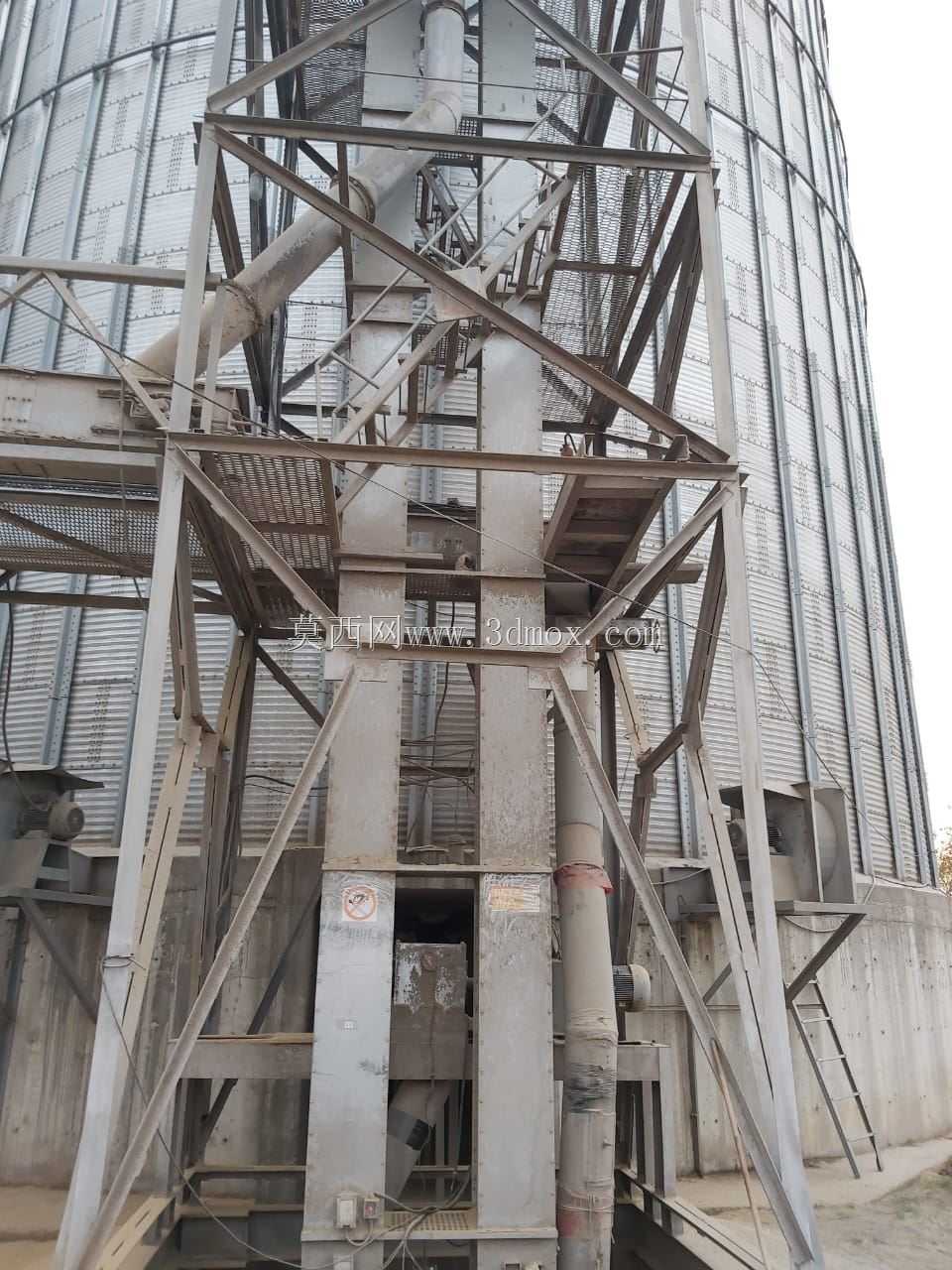

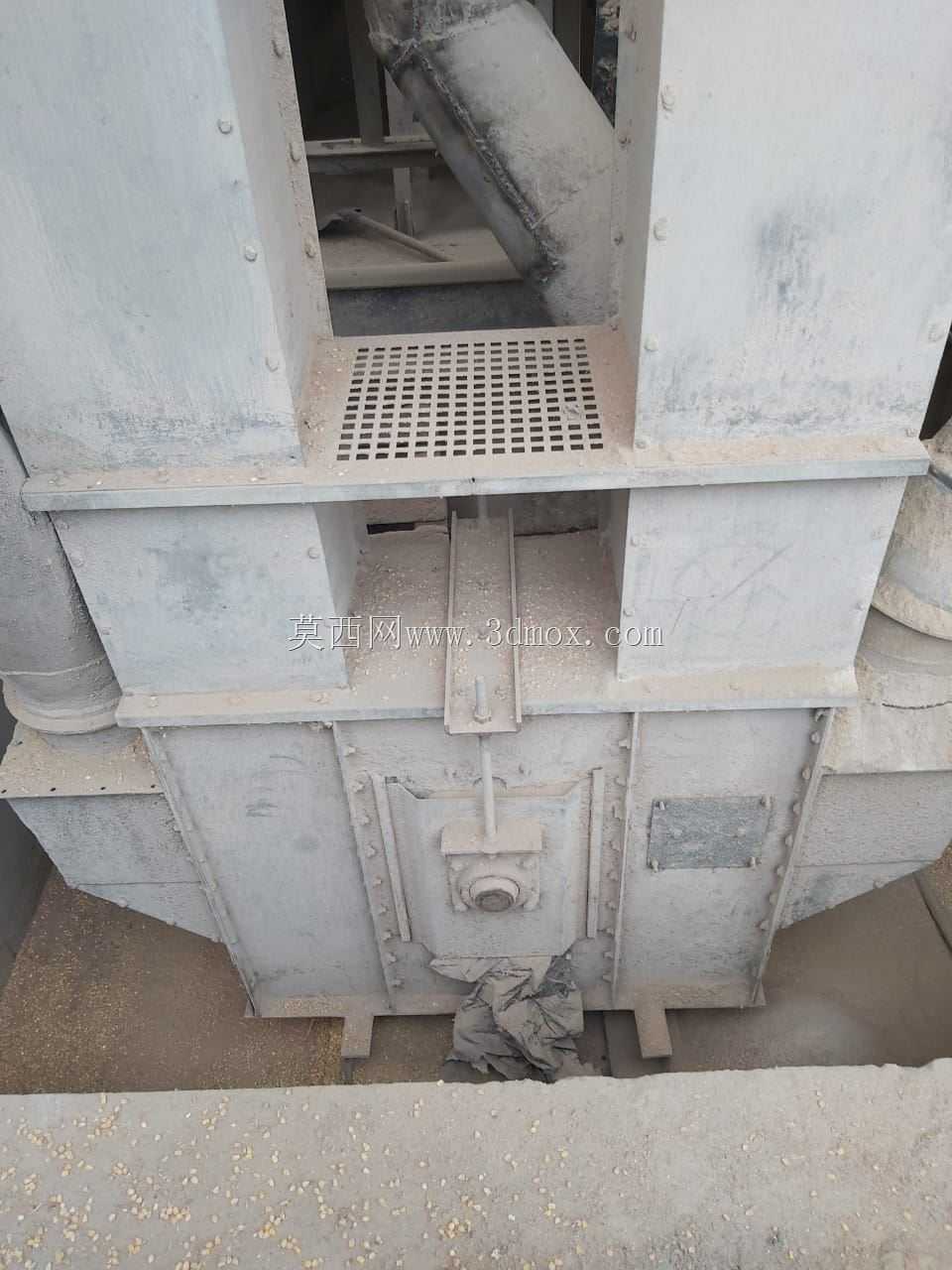

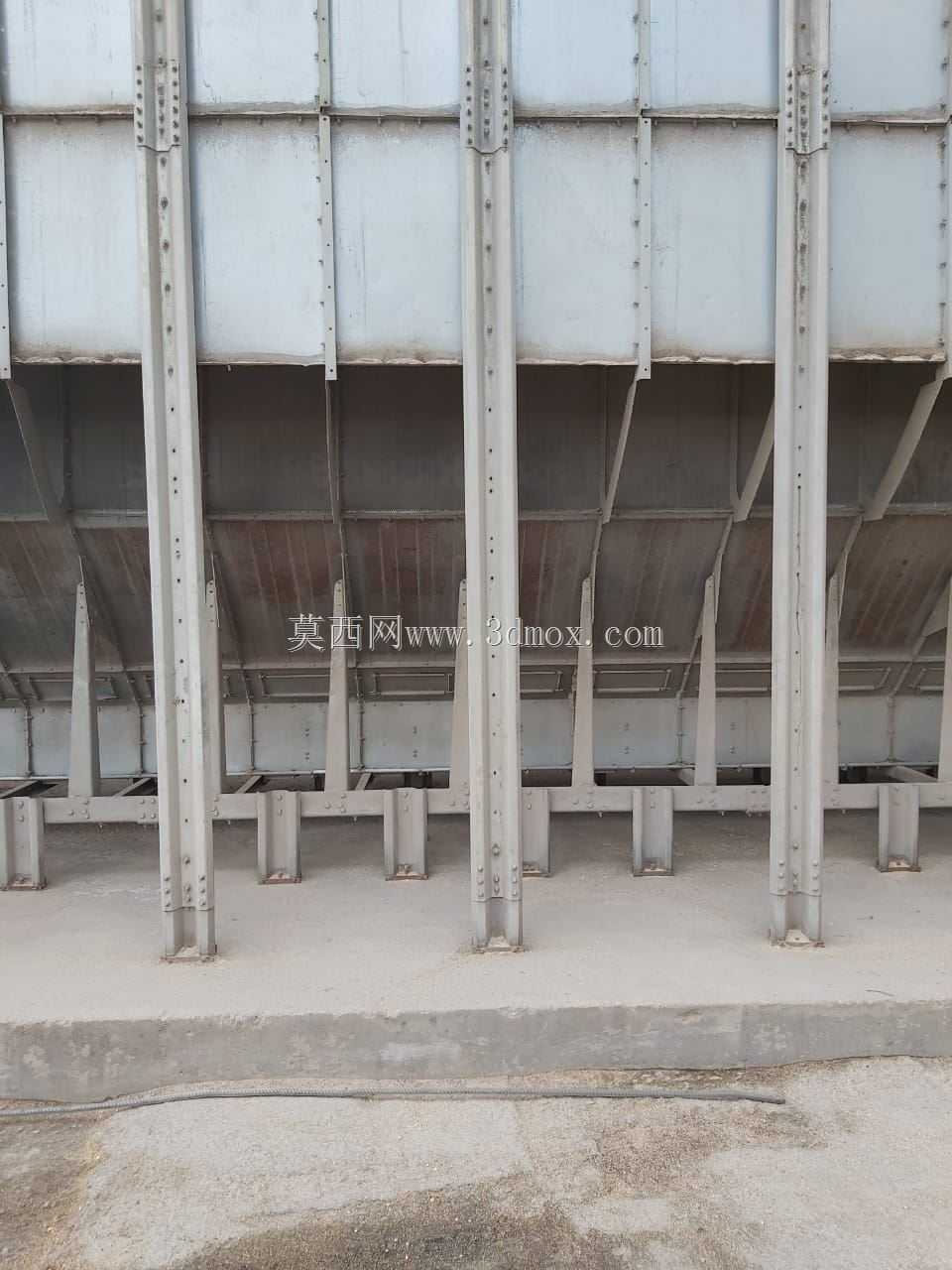

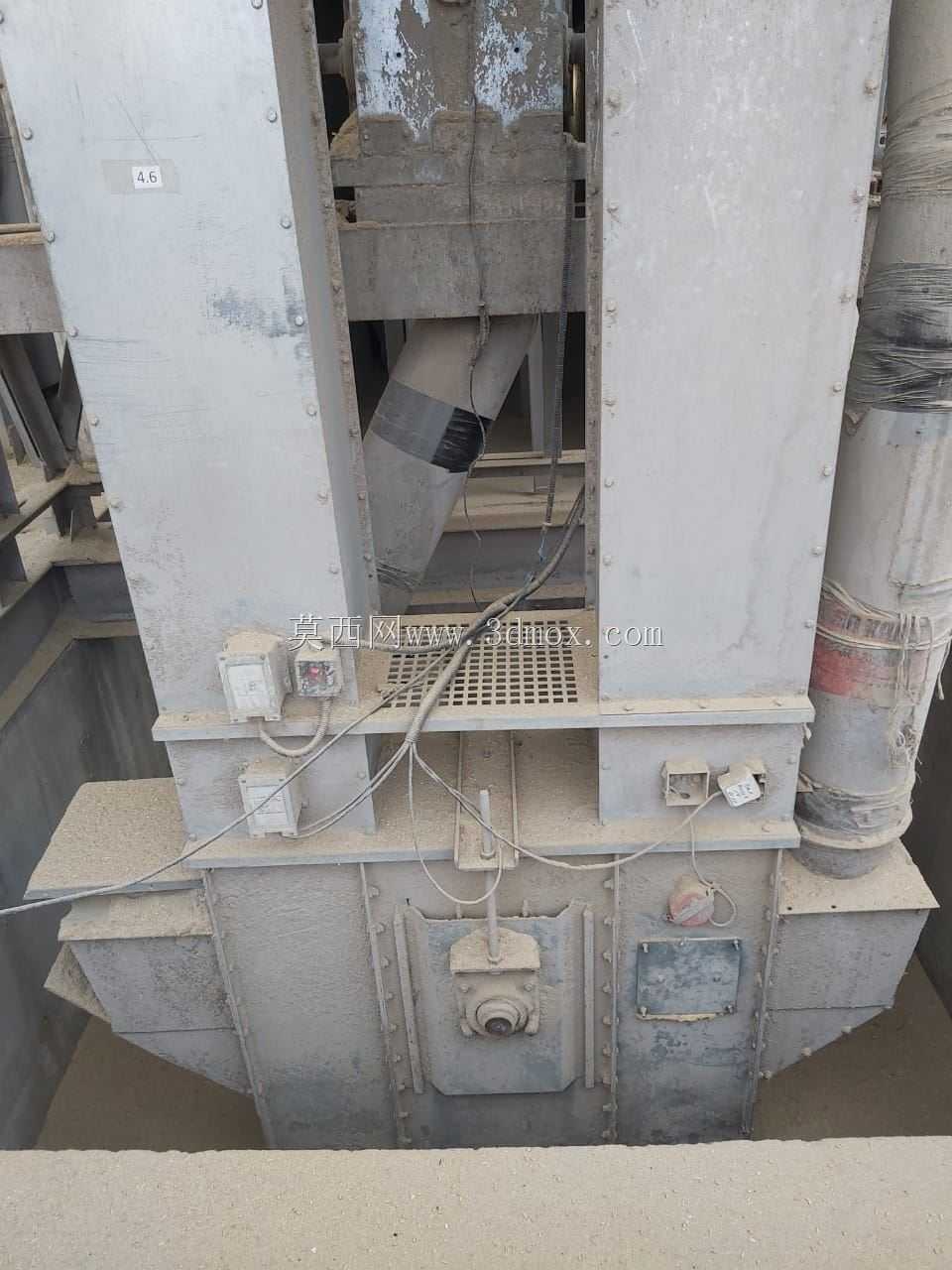

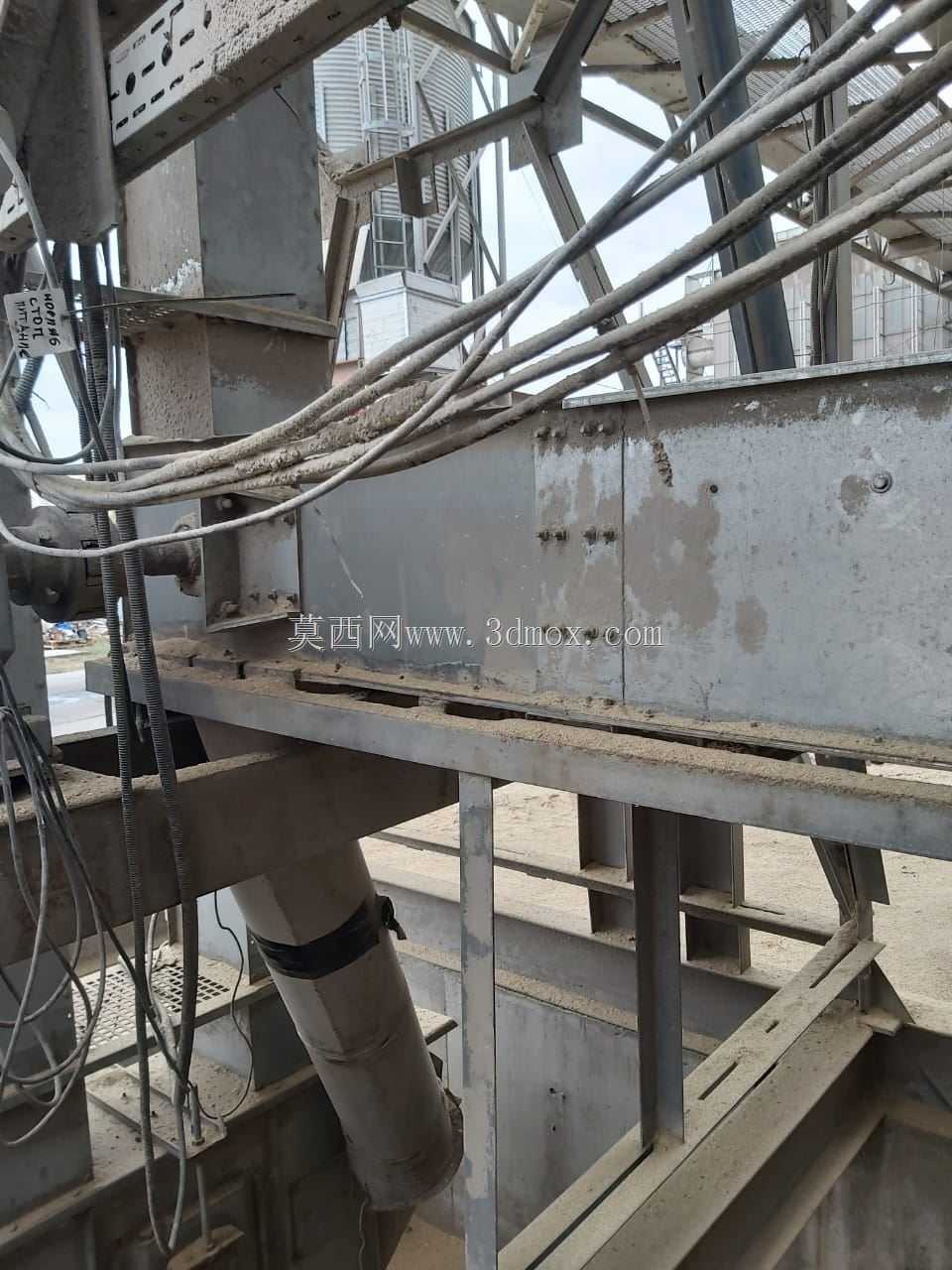

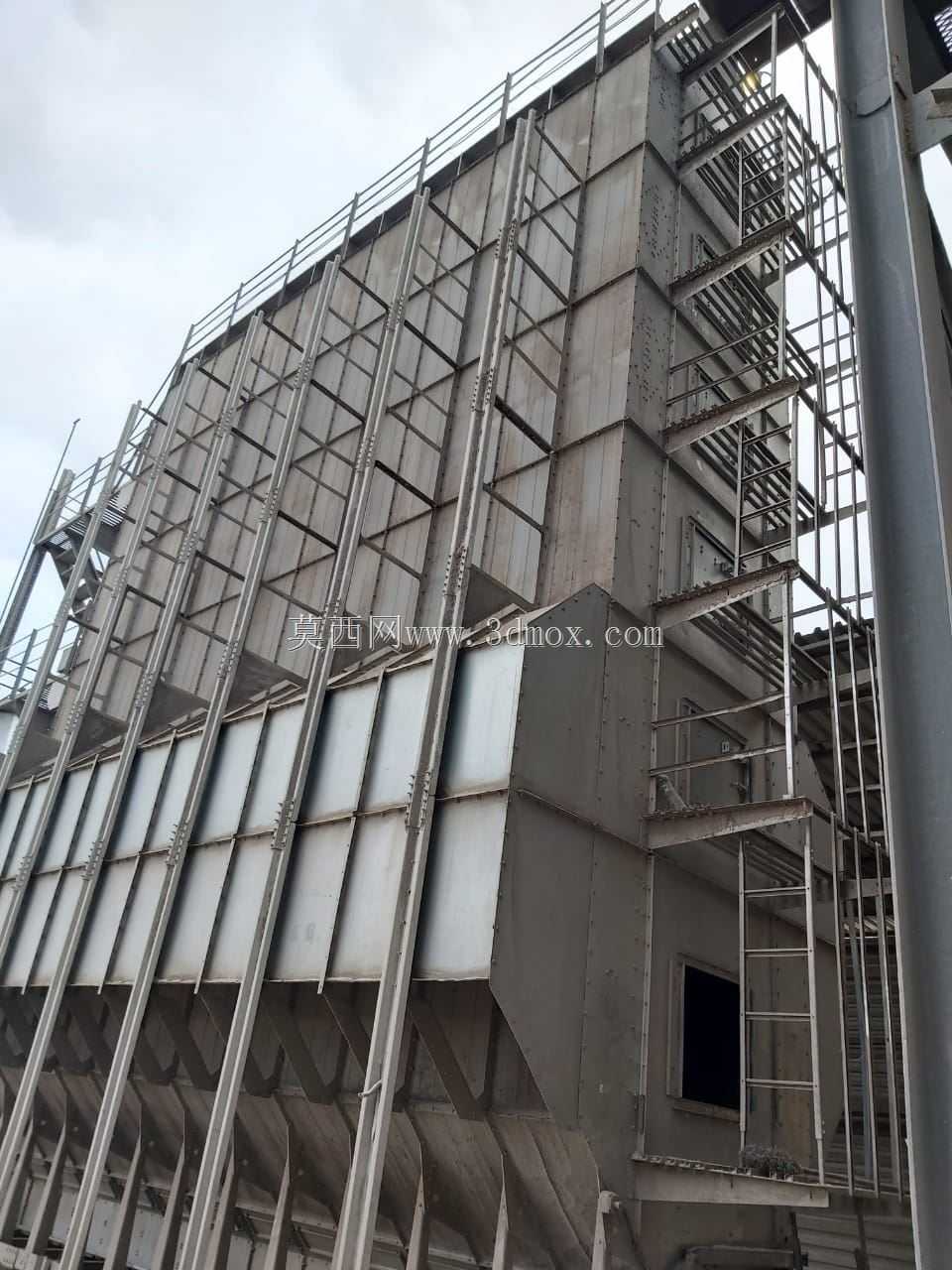

这套结构主要应用于规模化粮食收储、粮油加工厂区的原粮预处理环节，衔接筒仓仓储区与谷物烘干作业线，承担原粮垂直提升、中转输送、烘干进料导流的核心作用，是大型粮库、农产品加工园区散粮处理系统的关键支撑结构。整套结构采用热轧型钢焊接拼装的桁架式设计，主体承重立柱选用大截面H型钢，横向与斜向支撑采用等边角钢交叉排布，形成稳定的空间受力体系，可承载多组溜管、输送管道、检修平台的静载荷与粮食输送过程中的动载荷，同时适配户外露天作业的抗风、抗积雪荷载要求，满足不同纬度粮库的户外安装使用需求。结构中部预留的垂直通道用于安装斗式提升机与垂直溜管，可将地面进料坑内的原粮垂直提升至筒仓顶部的进料口，侧向伸出的横向支撑用于固定水平输送管道与除尘风网支管，在谷物输送、烘干进料过程中可同步对接除尘系统，抽吸作业过程中逸散的谷尘，避免谷尘在钢架平台、设备表面积聚，既降低作业区域的粉尘爆炸风险，也减少谷尘被作业人员吸入引发的职业健康隐患。结构分层设置的格栅式检修平台采用防滑花纹钢板与型钢边框焊接制作，平台周边设置高度符合安全规范的防护栏杆，预留的设备检修空间可满足管道阀门更换、设备日常巡检、溜管堵料清理的作业需求，平台的排布位置完全匹配提升机机头、溜管检修口、除尘支管接口的位置，无需额外搭设临时作业架即可完成日常运维操作。整套钢架结构的安装边界完全贴合筒仓下部的混凝土基座尺寸，立柱底部采用预埋螺栓与混凝土基座刚性连接，侧向设置的多组斜向支撑与筒仓外壁的预埋连接件固定，可抵消粮食输送过程中设备运行产生的振动，避免结构长期使用出现位移、焊缝开裂的问题。结构上的所有管道接口位置都预留了法兰连接位，可根据不同谷物的烘干工艺需求，对接鹰嘴豆、扁豆、核桃等不同品类农产品的烘干进料管路，切换不同物料输送路径时无需改动主体钢架结构，仅需调整对应溜管的翻板阀方向即可完成物料流向切换，适配多品类农产品的收储、烘干作业需求。结构设计过程中充分考虑了散粮处理作业的工况特性，所有钢结构件表面都做了防锈防腐处理，可适应粮库区域多粉尘、高湿度的作业环境，延长结构的整体使用寿命，同时构件之间全部采用螺栓连接与焊接结合的方式，现场安装时可根据筒仓的实际施工误差微调支撑件的位置，降低现场安装的施工难度，缩短项目的施工周期。
