谷物烘干除尘一体化工业生产装置

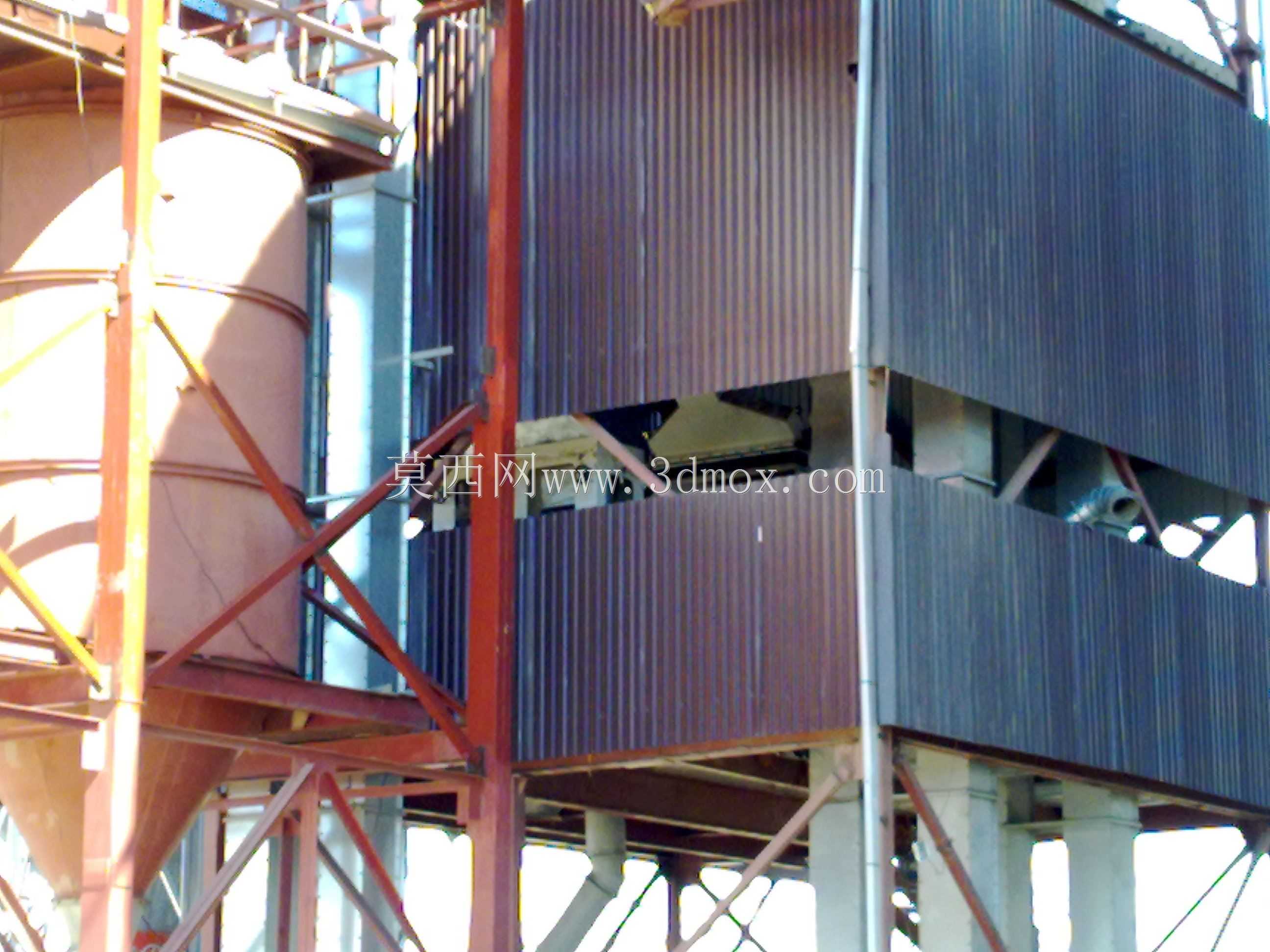

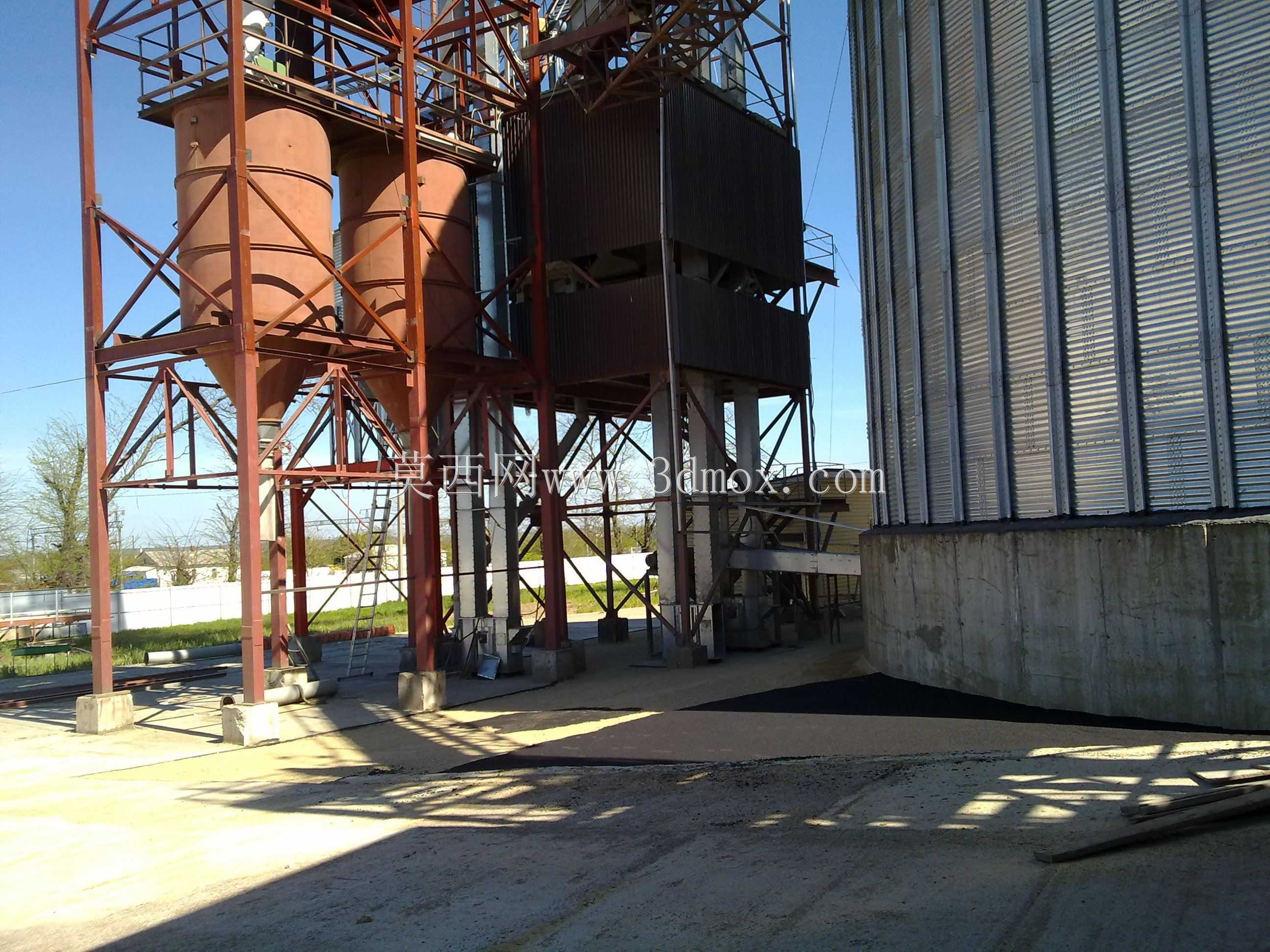

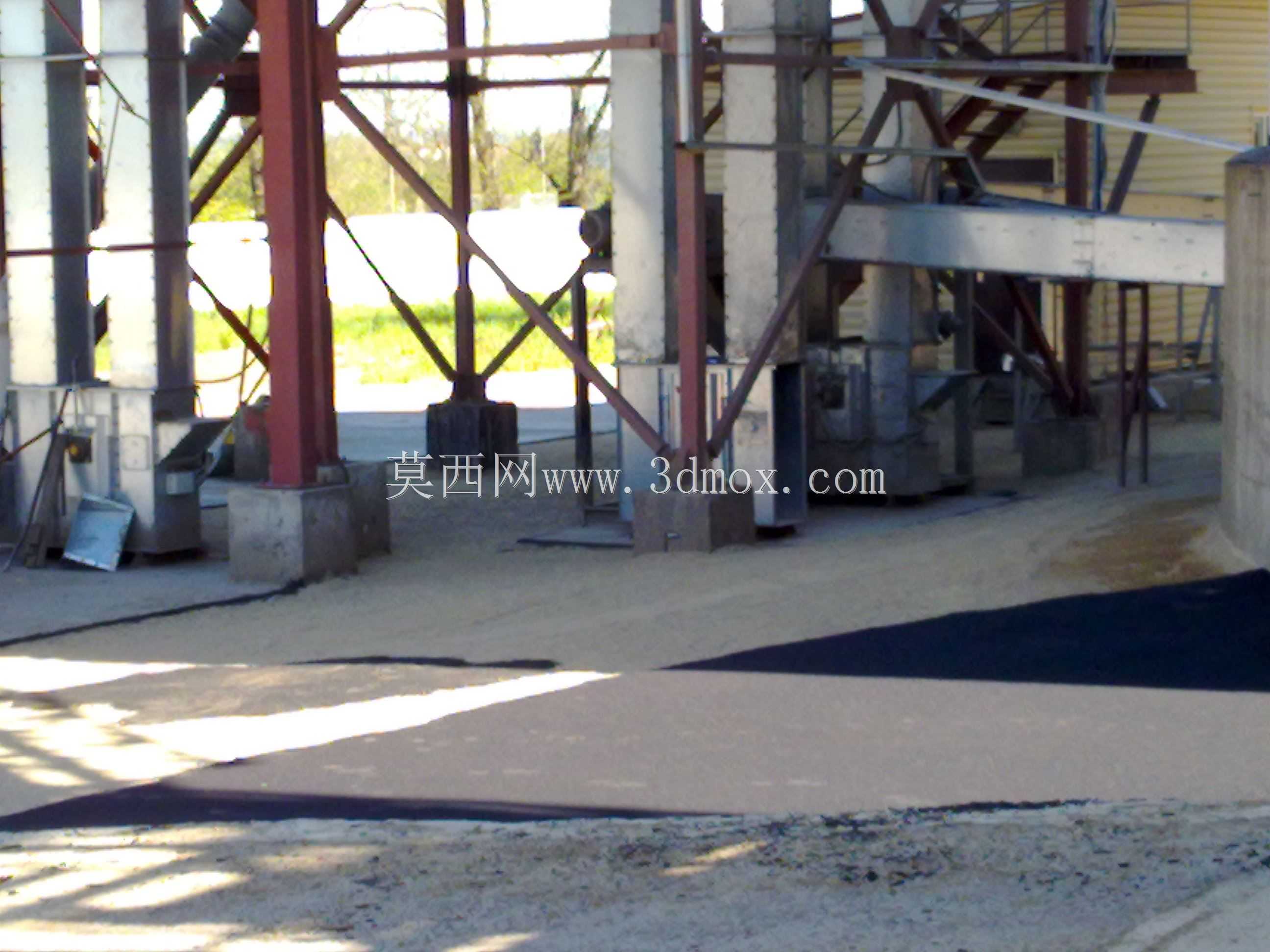

这套装置主要应用于粮油加工、农产品收储领域的大豆、鹰嘴豆、核桃等多品类谷物产后处理场景，搭建在粮食仓储加工园区的原料预处理工段，衔接前端原料卸粮输送与后端仓储、深加工工序，解决高水分谷物入仓易霉变、加工过程中有机粉尘外溢的核心生产痛点。设备主体采用立式塔架式钢结构布局，外部采用波纹彩钢板做全封闭围护，既可以隔绝室外雨雪、风沙对内部烘干工序的干扰，也能从源头阻断粉尘无组织扩散的路径，侧面搭配的锥底暂存料仓用于缓存待处理原料，通过支架架空设计预留出足够的物料输送与设备检修空间，底部采用混凝土支墩做承重基础，可适配不同地质条件的厂区安装需求，整体安装边界可根据厂区日处理产能需求做模块化拼接调整，单组模块可覆盖日产百吨级谷物处理需求。在功能设计上，装置整合了连续式热风烘干与负压除尘两大核心功能，内部设置多层匀料布料结构，谷物从顶部进料口进入后会以均匀料层厚度逐层下落，与逆向流动的洁净热风充分接触，匀速带走谷物表层与内部的多余水分，将谷物含水率稳定控制在安全仓储标准范围内；针对大豆等油料作物加工过程中产生的有机粉尘，装置在进料、烘干、出料全工段设置密闭负压吸风通道，将飘散的粉尘统一收集至配套的过滤单元，既避免粉尘外溢引发的作业人员肺部刺激风险，也能杜绝高浓度有机粉尘积聚带来的安全隐患，同时收集的粉尘可统一回收做副产物处理，减少原料损耗。设计过程中充分考虑了农产品加工的实际运维需求，外部围护板采用快拆式连接结构，方便运维人员定期进入内部清理残留物料、检修热风管路与除尘风道，料仓与烘干塔的衔接位置设置了锁风卸料结构，在保证物料顺畅流通的同时避免冷风漏入影响烘干热效率、防止粉尘从衔接缝隙溢出，整体钢结构支架做了多层防腐防锈处理，可适应粮食加工园区高粉尘、高湿度的作业环境，长期使用也不会出现结构锈蚀脱落的问题。
