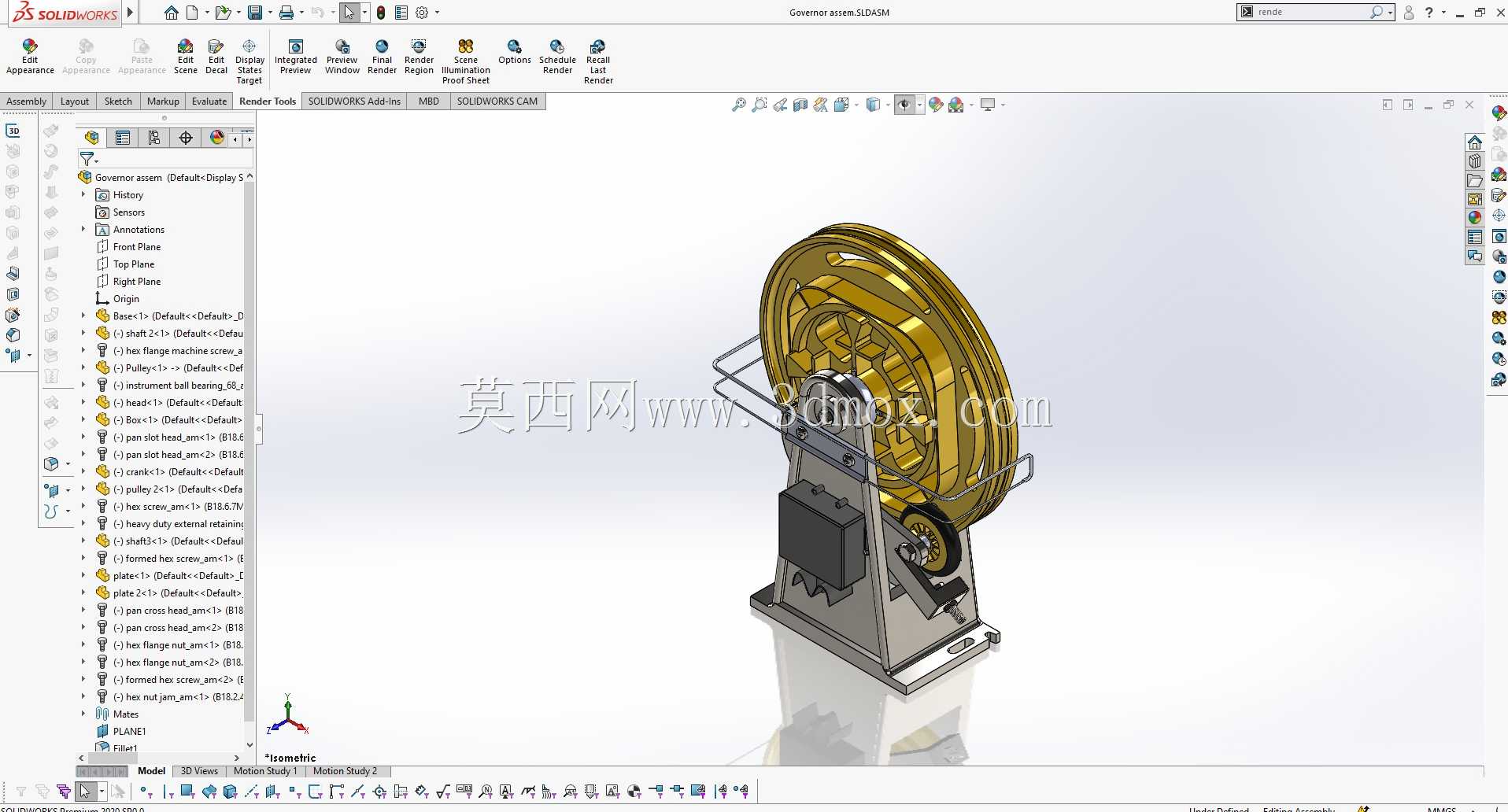

电梯安全限速制动装置结构设计

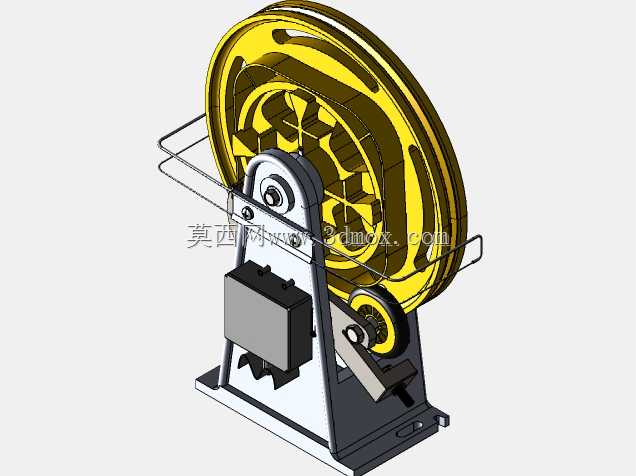

该装置是电梯运行安全保护系统中的核心执行部件，主要部署在电梯机房曳引机旁的承重安装面上，是电梯安全保护链路中触发安全钳动作的核心前置单元，承担着电梯运行速度实时监测、超速状态触发、机械动作联锁的关键作用，是电梯强制配备的安全保护组件，直接关系到电梯运行过程中的乘梯安全。在实际电梯运行场景中，该装置通过配套的钢丝绳与电梯轿厢建立同步运动连接，绳轮随轿厢上下运行同步转动，实时反馈轿厢的实际运行速度，当电梯出现失控下坠、运行速度超出额定安全阈值时，装置会触发两级保护动作：第一级为电气开关触发，先切断电梯曳引机的动力供电回路，使曳引系统停止动力输出；若速度仍持续上升达到机械动作阈值，装置内部的离心甩块结构会在离心力作用下向外甩出，卡入绳轮的棘轮锁止槽内，强制锁止转动的绳轮，通过联动的钢丝绳提拉轿厢侧的安全钳机构，使安全钳楔块牢牢卡紧电梯导轨，将轿厢强制制停在导轨上，避免轿厢出现冲顶、蹲底等恶性安全事故。从设计思路来看，该装置采用立式悬臂安装结构，整体以钢板折弯焊接成型的安装支架作为承载基体，将大直径绳轮组件、离心触发机构、电气微动开关、绳轮张紧配套结构集成在统一安装基准面上，大直径绳轮采用辐条式镂空结构设计，在保证轮体结构强度、满足钢丝绳缠绕包角要求的前提下，尽可能降低轮体自身转动惯量，避免额外的转动阻力影响速度监测精度，同时轮缘设计有适配标准电梯钢丝绳的绳槽，保证钢丝绳运行过程中不会出现脱槽、偏磨问题。离心触发机构采用对称布置的甩块结构，通过弹簧预紧力设定动作阈值，可根据不同电梯的额定速度匹配对应刚度的弹簧，实现动作速度的精准调校，保证触发动作的一致性与可靠性，避免误触发或触发滞后的问题。电气触发开关布置在支架侧方的防护盒内，与机械触发机构形成动作联锁，保证电气信号触发优先于机械锁止动作，符合电梯安全设计的逻辑要求。从安装边界来看，该装置底部设计有带长圆孔的安装法兰，可适配机房内不同间距的承重梁安装孔位，安装时需保证绳轮的轮面与钢丝绳走向完全平行，预留出钢丝绳穿绕、日常维护调校的操作空间，装置整体的外轮廓尺寸适配常规有机房电梯的机房布置要求，不会与曳引机、控制柜等其他机房设备产生安装干涉，侧方预留的开关调校位置也方便后期运维人员定期校验动作速度、检查机构磨损情况，整体结构兼顾了动作可靠性、安装便利性与运维便捷性，能够适配不同额定速度的曳引式电梯安全保护需求。
