航模用气动式齿轮驱动回缩装置

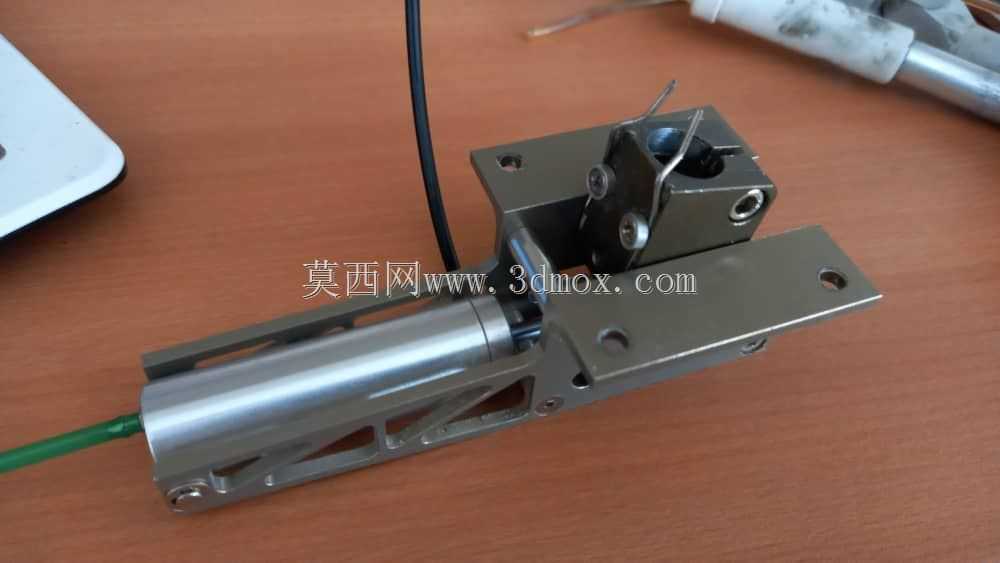

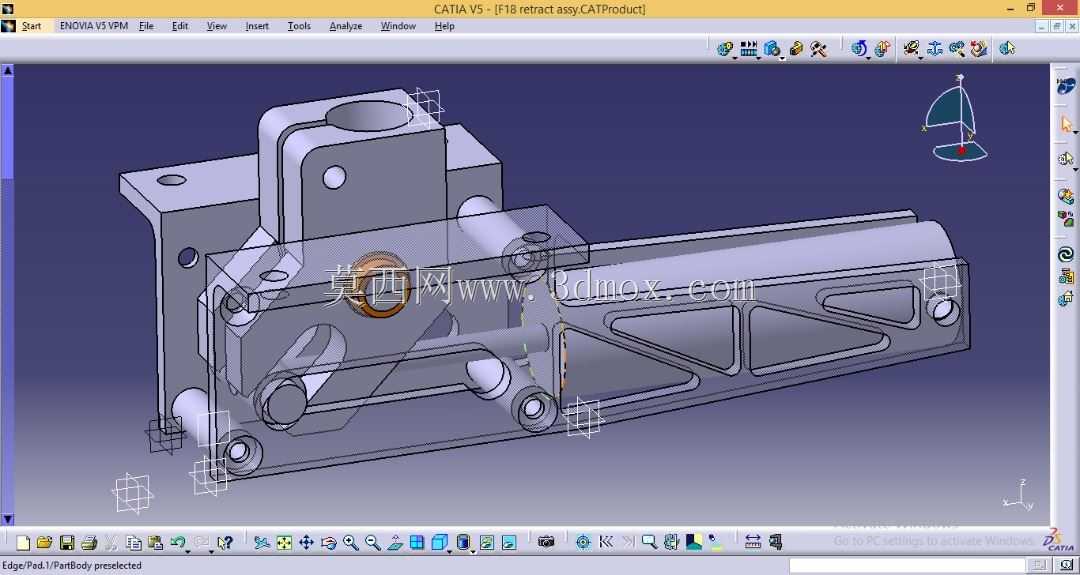

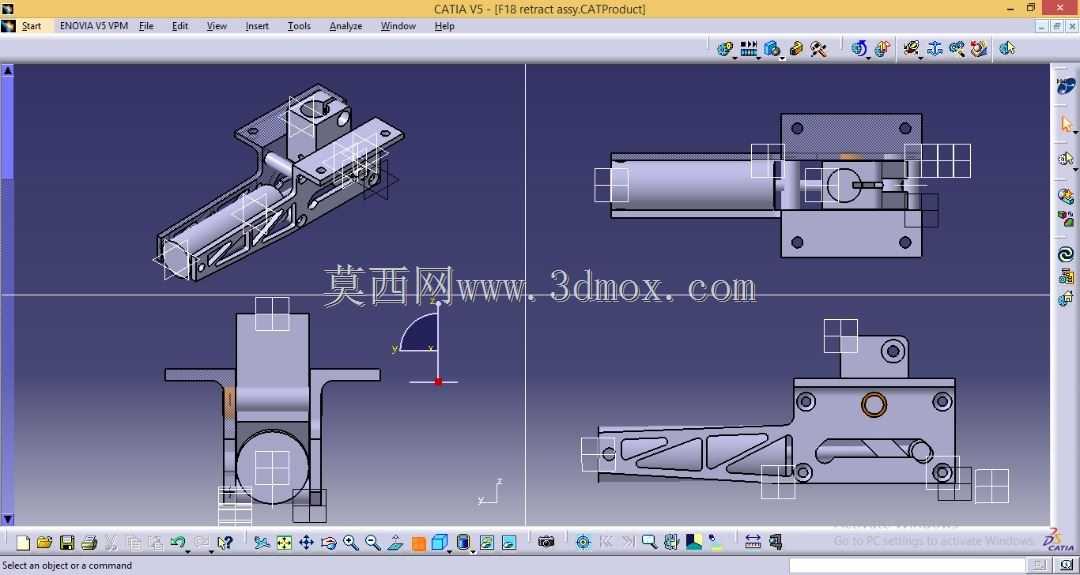

该装置主要应用于固定翼航模尤其是像真特技航模的起落架收放场景，也可适配小型气动驱动的伸缩执行场景，解决传统航模舵机驱动收放结构扭矩不足、锁止可靠性差的问题，能够在航模起降阶段完成起落架的伸出支撑与飞行阶段的收回藏入机身的动作，可承受15公斤级航模的起降冲击载荷与静态支撑重量，适配大尺寸像真机、特技喷气机的起落架布局需求。装置整体采用紧凑化集成设计，将气动驱动单元、齿轮传动组、锁止机构、安装基座整合为一体式结构，主体驱动部分采用微型气缸作为动力源，气缸缸体采用轻量化金属材质加工，缸体侧面做镂空减重结构设计，在保证结构强度的前提下尽可能降低自身重量，适配航模对配件重量的严苛要求。传动部分采用齿轮啮合结构传递气缸的直线推力，将气缸活塞杆的直线运动转化为执行端的摆动收放动作，相比传统连杆传动结构，齿轮传动的间隙更小，动作定位精度更高，收放过程的运动轨迹更稳定，不会出现连杆结构长期使用后间隙变大导致的起落架晃动问题。装置的执行端设置有快装夹持结构，可直接适配标准规格的航模起落架支柱，无需额外定制转接件，安装基座预留多组标准化安装孔位，可适配不同机身内部的安装间距，安装时仅需通过螺丝将基座固定在机身内部的预设加强位，连接气动管路与控制气路即可完成装配，不需要复杂的调试过程。装置的锁止机构集成在齿轮传动组末端，在起落架完全伸出与完全收回两个极限位置均可实现机械锁止，不需要持续供给气压维持位置，避免飞行过程中气路轻微泄漏导致起落架意外移位的问题，锁止结构的解锁动作与气缸驱动动作联动，气路驱动时自动解锁，动作到位后自动锁止，不需要额外的控制舵机参与锁止动作，进一步简化了航模的控制逻辑与线路布置。整体外形采用窄长型布局，最大宽度控制在极小范围内，可适配机身内部狭窄的安装空间，气缸轴线与安装基座平面平行布置，不会额外占用过多的机身高度方向空间，适配薄型机翼、窄机身航模的内部空间边界，所有外露结构件均做圆角处理，避免安装过程中划伤机身内部的线路与蒙皮结构，气动管路接口采用快插式设计，可直接匹配航模常用的微型气动软管，装配维护都十分便捷。
