家用胡椒研磨器螺旋齿旋转磨芯结构

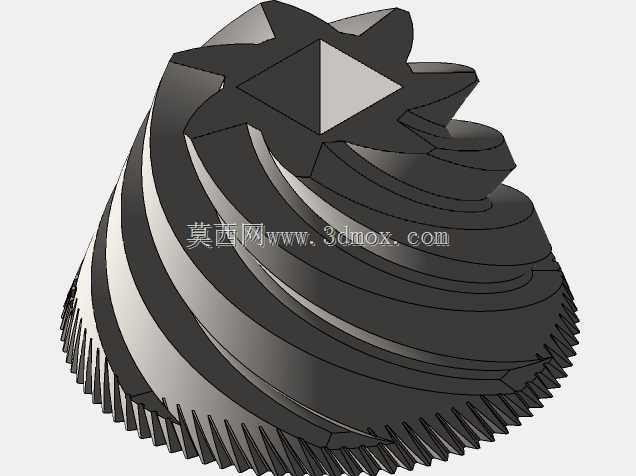

该旋转部件是手动胡椒研磨设备的核心执行构件，主要应用于家用小型餐厨研磨器具、便携调味研磨装置场景，承担胡椒粒等硬质香辛料的挤压、剪切、磨碎功能，是决定研磨出粉粗细均匀度、操作顺滑度的核心结构件。从实际使用场景来看，这类部件装配在手持研磨瓶的内部传动端，用户旋转研磨瓶上部外壳时，该部件随传动结构同步转动，与配套的固定内磨套形成相对运动，将落入齿隙间的胡椒粒逐步碾磨成不同粗细的粉末，满足日常烹饪、餐桌调味时现磨香辛料的使用需求。从功能特性来看，该结构采用锥面螺旋齿+端面星形破碎齿的组合设计，顶部的星形凸齿首先对落入进料腔的整粒胡椒进行初步挤压破碎，将大颗粒胡椒压裂成小块后，顺着锥面螺旋导程齿逐步向下方输送，锥面外侧的细密齿牙在输送过程中对碎粒进行持续剪切研磨，最终从下端齿隙间送出符合细度要求的胡椒粉，螺旋齿的导程角度经过反复调校，既保证转动时的进料顺畅不卡料，又能控制研磨过程的阻力适中，手动旋转时无需施加过大握力即可完成研磨操作。设计思路上，整体采用上宽下窄的锥台构型，顶部的星形破碎齿做了大圆角过渡处理，避免尖角应力集中导致长期使用后齿部崩损，锥面的螺旋齿采用等导程变齿深设计，越靠近下端出料位置齿槽深度越浅，研磨间隙逐步收窄，实现从粗碎到细磨的渐进式加工，下端外缘的整圈细密直齿用于和研磨瓶的调节环配合，通过转动调节环改变磨芯与固定磨套的配合间隙，即可灵活调整出粉的粗细程度，适配不同烹饪场景对胡椒颗粒度的需求。从安装边界来看，该部件整体为一体化成型结构，顶部预留与传动旋钮配合的定位卡槽，无需额外紧固件即可与上部旋转手柄实现周向固定，锥面最大外径适配常规30ml到50ml规格研磨瓶的内腔尺寸，下端的导向轴段与瓶体内部的定位孔间隙配合，保证转动过程中磨芯的同轴度，避免偏心转动导致的研磨间隙不均、磨出的粉料粗细不一问题，整体轴向安装尺寸紧凑，不会占用过多瓶内储料空间，在保证研磨行程足够的前提下，尽可能预留更多的胡椒粒储存容积，减少日常使用的添料频率。
