焊接件修剪延伸操作教学演示结构

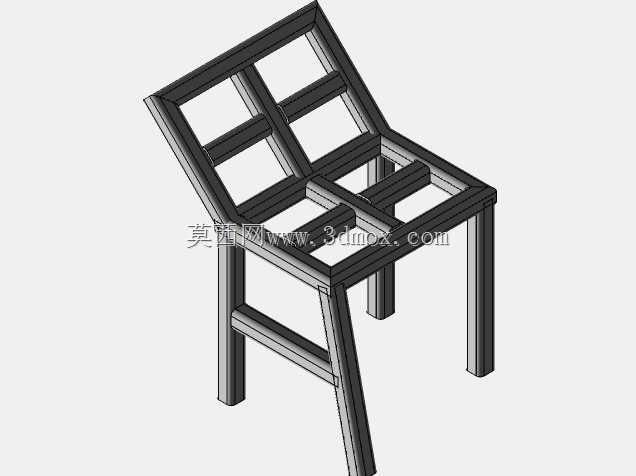

在钢结构加工、非标框架制作、金属家具生产等诸多涉及型材焊接的场景中，型材构件的修剪与延伸是焊接前构件预处理的核心操作环节，直接决定后续焊接拼合的精度、焊缝贴合度以及整体框架的结构强度。这套演示结构围绕方管型材搭建的椅类框架展开，完整还原了实际生产中多根型材交叉拼接时的边界处理逻辑，覆盖了实际焊接作业中最常见的斜交、垂直相交、错位搭接等多种型材拼接工况，能够帮助从业者快速掌握不同相交状态下型材端部的处理方法。从实际用途来看，该结构并非直接用于生产加工的成品工件，而是作为焊接构件修剪延伸操作的具象演示载体，把抽象的软件操作逻辑对应到真实的框架搭建场景中，让学习者能够直观理解每一步修剪、延伸操作对应的实际加工效果，避免出现建模操作与实际生产脱节的问题。在功能特性上，该演示结构完整呈现了焊接构件模块中修剪延伸功能的核心作用：针对多根交叉的结构型材，可精准选定需要保留的型材段，自动裁剪掉交叉区域多余的型材部分，或是将较短的型材延伸至指定的边界构件上，无需手动绘制复杂的端部切除轮廓，大幅提升型材框架的建模效率，同时保证所有型材拼接处的边界完全贴合，不存在错位、间隙等问题，和实际切割加工后的型材拼合状态完全一致。设计思路上，这套演示结构选取了日常生产中最具代表性的椅式框架作为载体，框架包含垂直支撑腿、水平横撑、斜向加固撑等多种不同角度、不同位置的型材构件，每一处构件相交的位置都对应一种典型的修剪或延伸工况，从最基础的垂直相交修剪，到带角度的斜交边界匹配，再到短构件的延伸补长，循序渐进覆盖了常规型材框架建模中会遇到的绝大多数边界处理场景，学习者跟着操作流程完成整个框架的搭建后，就能完全掌握焊接构件修剪延伸的操作逻辑，可直接迁移到各类设备机架、仓储货架、工装支架等实际产品的建模工作中。从安装边界与尺寸适配角度来看，演示结构采用常规规格的方形型材搭建，整体外轮廓尺寸符合常规座椅的人体工学尺度，各构件之间的相交位置预留了标准的焊接贴合面，修剪后的型材端部完全贴合相邻构件的外壁，不存在过切或者残留余量的问题，完全匹配实际焊接作业中对型材端部切割精度的要求，按照该演示逻辑处理后的型材构件，下料后可直接进行拼对焊接，无需二次修磨端部，能够有效减少现场加工的工作量，提升焊接装配的整体效率。
